2.8 inch rond TFT LCD-scherm 480*480 resolutie Optioneel aanraaksignaal SPI RGB MIPI

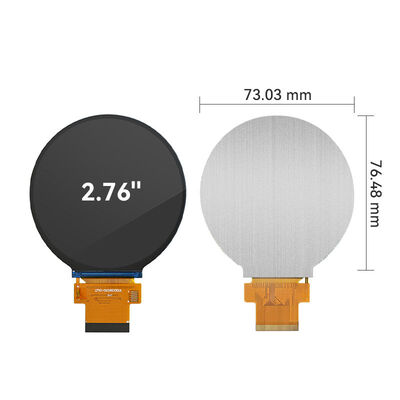

De YVT028WV - C01 is een 2,76  inch ronde LCD-schermmodule, perfect op maat gemaakt voor zowel industriële als consumententoepassingen. Het wordt geleverd met een resolutie van 480×480, wordt aangestuurd door de ST7701S IC en ondersteunt MIPI/RGB + SPI-interfaces. Met een afmeting van 73,03×76,48×2,34 mm en een actief gebied van 70,13×70,13 mm, is deze module zeer compatibel met ronde slimme apparaten. Bovendien biedt het optionele touch-functionaliteit (met touch of zonder touch als opties), en het IPS-paneel garandeert volledige kijkhoeken samen met levendige beeldkwaliteit.

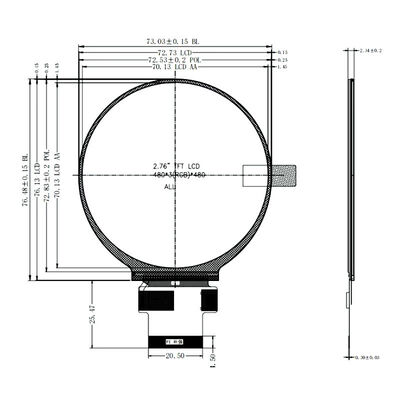

De YVT028WV - C01 LCD-module heeft een voedingsspanning voor logica (VDD) in het bereik van 0,3V tot 3,3V, en een ingangsspanning (Vin) tot VDD + 0,3V, wat betrouwbare spanningsprestaties garandeert. Bij het aansturen van het TFT LCD-paneel is de bedrijfsspanning (Vcc) typisch 2,8V (met een bereik van 2,5V tot 3,3V), en de maximale voedingsstroom (Idd) is 50mA, waardoor stabiele voeding voor langdurig gebruik mogelijk is. Voor de LED-achtergrondverlichting wordt een parallelle verbindingsmodus gebruikt met in totaal 4 LED's, die werken met een typische voorwaartse stroom (If) van 80mA en een typische voorwaartse spanning (Vf) van 6,6V, wat efficiënt voldoende helderheid levert. De module heeft een compact ontwerp, zoals weergegeven in de technische tekeningen, met precieze dimensionale toleranties om integratie in verschillende apparaatstructuren te vergemakkelijken.

De YVT028WV - C01 toont uitstekende milieuaanpassingsvermogen, met een bedrijfstemperatuurbereik van -20°C tot 70°C en een opslagtemperatuurbereik van -30°C tot 80°C, waardoor het zeer geschikt is voor verschillende werkomgevingen. Het doorstaat met succes een reeks strenge betrouwbaarheidstests: 96 uur opslag bij hoge temperatuur (80°C), 96 uur werking bij hoge temperatuur (70°C), 96 uur opslag bij lage temperatuur (-30°C), 96 uur werking bij lage temperatuur (-20°C), 96 uur onder de conditie van 40°C en 90%RV vochtigheid, en 10 thermische schokcycli (van -20°C naar 25°C en vervolgens naar 70°C, met intervallen van respectievelijk 0,5 uur, 5 minuten en 0,5 uur). Gedurende al deze tests zijn er geen afwijkingen in de functies of het uiterlijk.

De YVT028WV - C01 biedt meerdere aanpassingsopties om aan diverse toepassingsbehoeften te voldoen:

FPC-ontwerp: Flexibele lay-out en connectortype kunnen worden aangepast aan de systeemvereisten.

Afdekglas: Grootte, dikte, vorm en oppervlaktebedrukking (logo, patroon) kunnen worden aangepast.

Helderheid: Instelbaar van 200–1000 nits voor gebruik binnen of buiten.

Touch-opties: Met of zonder capacitieve touch, aangepaste driver IC beschikbaar.

Oppervlaktebehandeling: AF (Anti-Fingerprint), AG (Anti-Glare) of gehard glas voor duurzaamheid.
