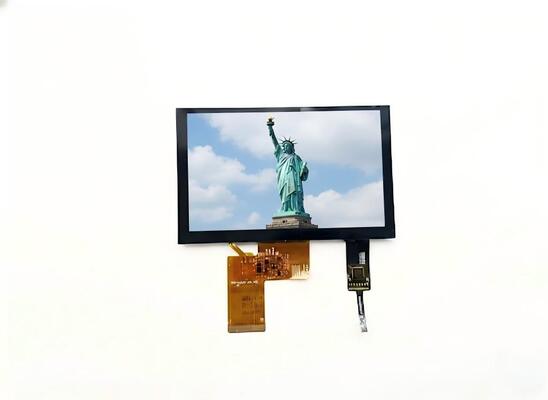

5.0 inch TFT LCD touchscreen met RGB-interface met een resolutie van 800x480 en een hoge helderheid van 1000 Cd/m2

Producten

5.0 inch TFT LCD touchscreen met RGB-interface met een resolutie van 800x480 en een hoge helderheid van 1000 Cd/m2

MOQ:	500
Prijs:	10.89-11.99/pc
Standard Packaging:	30pcs/box
Delivery Period:	14-30 dagen
Betalingswijze:	, T/T, D/P, D/A, Western Union
Supply Capacity:	5000/maand

Detailinformatie

Productomschrijving

Beoordelingen & Recensies

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

Certificering

RoHS/CE/CB

Modelnummer

YVT050WVR-H01

Document

Markeren:

5 0 inch TFT LCD touchscreen

TFT LCD touchscreen 800x480

Productomschrijving

5.0 inch TFT LCD touchscreen

High-performance 5,0-inch TFT-LCD touch module met RGB-interface met een resolutie van 800×480,het leveren van uitzonderlijke visuele helderheid en responsive touch functionaliteit voor industriële en commerciële toepassingen.

Productoverzicht

De YVT050WVR-H01 is een 5,0 inch hoogwaardige TFT-LCD touch module ontwikkeld door Shenzhen Yingzhanying Technology.achtergrondverlichtingsunit, en capacitieve touch panel om superieure visuele prestaties en betrouwbare werking te leveren.

Belangrijkste specificaties

Producten	5.0 inch TFT-LCD Touch Module
Modulnummer	De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde gegevens moeten worden verzameld.
Resolutie	800×480 punten (RGB)
Afbeeldingsmodus	Normaal zwart, doorgevoerd.
Helderheid	1000 Cd/m2 (typisch)
Uitleg van de afmetingen	120.70 ((H) × 75.90 ((V) × 4.45 ((T) mm (zonder FPC en soldeer)
Zichtrichting	Alle O'Clock
Actief gebied	108.00(H) ×64.80(V) mm
Interface	RGB-interface
Aanraakfunctie	capacitieve aanraking (X1/X2/Y1/Y2 pins)
Achterlicht	18 stuks witte LED's
Bergingstemperatuur	-30 ~ +80 °C
Contrastverhouding	8001 (typisch)
Werktemperatuur	-20 ~ +70 °C

Technische kenmerken

Resolutie van 800×480 pixels met ondersteuning voor 16,7 miljoen kleuren voor een levendige visuele output
Normaal zwart, transmisieve weergave-modus met alle kanten van het zicht
RGB-interface voor snelle, stabiele gegevensoverdracht
18 witte LED-achtergrondverlichting met een typische helderheid van 1000 Cd/m2
8001:1 contrastverhouding voor uitstekend zicht in verschillende lichtomstandigheden
RoHS-conforme materialen die de veiligheid van het milieu waarborgen
Breed werktemperatuurbereik: -20°C tot +70°C
ingebouwde capacitieve aanraakfunctie met X1/X2/Y1/Y2 bedieningspins
Reactietijd (Tr+Tf): 30~40 ms voor een soepele schakeling van het scherm
NTSC-kleurengamma: 60% voor natuurlijke kleurweergave

Technische teken

Elektrische specificaties

De YVT050WVR-H01 LCD-tochtmodule zorgt voor betrouwbare elektrische en aanraakprestaties met de volgende specificaties:

Energiebehoeften

Logische spanning (VDD): 2,8 V tot 3,6 V (typisch 3,3 V)
Inlaathoogte (VIH): ≥ 0,7VDD
Inlaatlaagniveau (VIL): ≤ 0,3VDD
LED-achterlichttoevoerspanning: 16,8 V~20,4 V (typisch 18,6 V)
LED-stroom (ILED): 20mA per LED (constante stroom aandrijving wordt aanbevolen)

Milieuspecificaties

Werktemperatuur: -20 °C ~ +70 °C
Bergingstemperatuur: -30 °C ~ +80 °C
Vochtigheid: Ta≤40°C: max 85%RH; Ta≥40°C: absolute vochtigheid moet lager zijn dan 85%RH bij 40°C

PIN-definitie

PIN-code	Symbool	Beschrijving
1	LED_K	Achterlicht LED Ground
2	LED_A	Achterlicht LED-vermogen (16,8 V ~ 20,4 V)
3	GND	Ground
4	VDD	Stroomvoorziening (2.8V~3.6V, typ. 3.3V)
5-12	R0-R7	Rode gegevensbus
13 tot 20	G0-G7	Groene gegevensbus
21-28	B0-B7	Blauwe gegevensbus
29	GND	Ground
30	PCLK	Gegevensklok
31	DISP	Standby-modus selecteer pin
32	HSYNC	Lijn SYNC-signaal
33	VSYNC	Frame SYNC signaal
34	DE	Invoer met gegevens
35	NC	Geen verbinding.
36	GND	Ground
37	X1	Aanraakpaneelbesturingspin (X1)
38	Y1	Aanraakpaneelbesturingspin (Y1)
39	X2	Toetsenpaneel-controlepin (X2)
40	Y2	Aanraakpaneelbesturingspin (Y2)

Toepassingsscenario's

De YVT050WVR-H01 5,0 inch TFT-LCD touch module is ontworpen voor diverse industriële en commerciële toepassingen:

Handheld industriële terminals:met een vermogen van niet meer dan 50 kW
Smart Home Control Panels:Interfaces en besturingssystemen voor huisautomatisering
Draagbare medische hulpmiddelenBloedglucosemeters, oximeters en diagnostische apparatuur
Voor voertuigen:Navigatie- en voertuigstatusmonitors
IoT-smart devices:Verbonden apparaatinterfaces en statusweergaven
Onderwijsapparatuur:Leerhulpmiddelen voor kinderen en interactieve onderwijsproducten
Draagbare entertainmentproducten:Media-spelers en gamingapparaten

Aanpassingsopties

De YVT050WVR-H01 biedt uitgebreide aanpassing aan specifieke toepassingsvereisten:

FPC-ontwerp

Flexible aanpassing van FPC-opstelling, lengte en type aansluiting aan de installatievereisten van het systeem.

Dekselglas

Aanpasbare grootte, dikte (0,5 mm ~ 1,1 mm), oppervlakteprinting (logo, patroon) en hardheid (3H ~ 9H) voor verschillende gebruiksscenario's.

Helderheid afstemmen

Verstelbare helderheid van 500 ~ 1500 Cd / m2 om zich aan te passen aan toepassingen binnen, buiten of met weinig energie.

Aanraakoptimalisatie

Aanpasbare touchgevoeligheid, matching van de bestuurder-IC en optionele multi-touchfunctionaliteit voor specifieke toepassingsbehoeften.

Aanpassing van de interface

Ondersteuning voor de omzetting van interfaces (RGB naar LVDS/MIPI) om aan verschillende moederbordontwerpen en systeemarchitecturen te voldoen.

Belangrijkste punten:5.0-inch touchscreen, 800×480 resolutie, RGB-interface, 1000 Cd/m2 hoge helderheid, alle kanten bekijkhoek, RoHS-conform, breed temperatuurbereik.
