DETAILS VAN DE PRODUCTEN

Huis > Producten >

4.37 inch E-papieren scherm 176×480 resolutie Zwart / Wit / Rood 3 kleur E-inkt scherm

Producten

4.37 inch E-papieren scherm 176×480 resolutie Zwart / Wit / Rood 3 kleur E-inkt scherm

MOQ:	600
Prijs:	7.78-9.54/pc
Standard Packaging:	35 stuks/doos
Delivery Period:	14-30 dagen
Betalingswijze:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

Certificering

RoHS/CE/CB

Modelnummer

YE0437A07

Document

Markeren:

4.37 inch E-papieren scherm

E Papier Display 176×480

3 Kleur E Inkt E Papier Display

Productomschrijving

4,37 inch E-paper Display 176×480 Resolutie Zwart/Wit/Rood 3-kleuren E-Ink Scherm

(Model: YE0437A07)

Productkenmerken

◊176×480 pixels display (117 DPI, pixel pitch 0,217×0,217mm)

◊Zwart/Wit/Rood (B/W/R) 3-kleuren volledige weergavemogelijkheden

◊Hoog contrast & hoge reflectie (wit L*=63~65, zwart L*=13~14, rood L*=25~28)

◊Pure reflectiemodus & ultra brede kijkhoek

◊Ultra-laag stroomverbruik (≤3μA diepe slaap, 180mAs max updatevermogen)

◊Bi-stabiel display & commercieel temperatuurbereik (0~40℃)

◊Hard-coat anti-glare oppervlak & on-chip display RAM

◊3-draads/4-draads SPI + I2C temperatuursensor interface (intern/extern)

◊On-chip booster/regelaar & ROHS2.0+HF+REACH compliant

De YE0437A07 is een Active Matrix Electrophoretic Display (AMEPD) geoptimaliseerd voor lange strook kleurgecodeerde scenario's. Het beschikt over een actief gebied van 4,37 inch (38,19×104,16 mm) met 176×480 pixels (0,217×0,217 mm pixel pitch, 117 DPI), ondersteuning voor Zwart/Wit/Rood 3-kleuren display—ideaal voor precieze informatiecategorisering in lange elektronische schaplabels. De module integreert een hoogwaardige UC8253 driver IC, inclusief gate buffer, source buffer, timing control, oscillator, DC-DC converter, SRAM en LUT, wat zorgt voor stabiele prestaties. Met een ultra-dunne omtrek (46,6×115,86×0,90 mm zonder masker) en lichtgewicht ontwerp, past het naadloos in apparaten zoals lange elektronische schaplabels, logistieke tags en industriële besturingsterminals. Het hard-coat anti-glare oppervlak en de pure reflectiemodus elimineren schittering bij sterk licht, terwijl de bi-stabiele technologie zorgt voor een ultra-laag stroomverbruik—er wordt alleen stroom verbruikt tijdens schermupdates.

Type	E-Paper	Schermvernieuwingsmethode	Volledige vernieuwing
Resolutie	176×480 (117 DPI)	Plaats van herkomst	Shenzhen, China
Merknaam	Yingzhanying Technology	Afmetingen	46,6(H)×115,86(V)×0,90(D) mm
Leverancierstype	Alle (IPS)	Actief gebied	38,19(H)×104,16(V) mm
Interface	3-draads/4-draads SPI (BS pin selecteerbaar), I2C	Driver IC	UC8253
MOQ	5 STUKS	Bedrijfstemperatuur	0~40℃ (45~70%RH)
Connectortype	24-pins 0,5 mm ZIF-socket	Opslagtemperatuur	0~40℃ (max. 5 jaar)
Kleuren	Zwart/Wit/Rood
Stroomverbruik	Update: ≤180mAs (25℃); Diepe slaap: ≤3μA

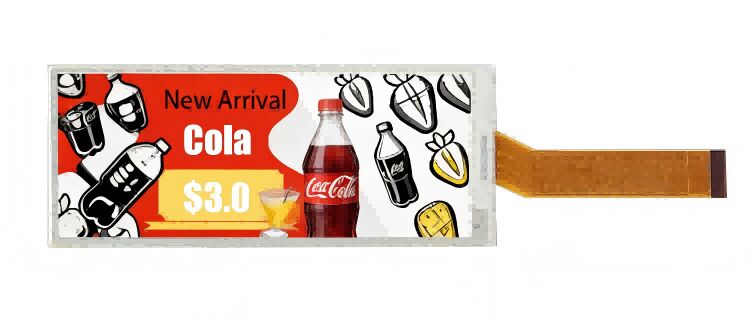

Productafbeelding

De YE0437A07 blinkt uit in kleurgecodeerde scenario's met lange stroken met zijn 117 DPI display en 3-kleuren mogelijkheden. Het presenteert levendig informatie op twee niveaus—rood voor promoties/dringende waarschuwingen, zwart voor gedetailleerde tekst/barcodes en wit voor achtergrond—waardoor het perfect is voor lange elektronische schaplabels, logistieke tags en industriële terminals. De 176×480 lange strookresolutie is afgestemd op smalle en hoge informatieweergave, zoals productspecificaties of prijsniveaus. Het hard-coat anti-glare oppervlak elimineert schittering bij direct zonlicht, waardoor de leesbaarheid in winkels, magazijnen of buitenkiosken behouden blijft. Met een ultra-dun (0,90 mm) ontwerp past het in ruimtebeperkte lange apparaten, terwijl het ultra-lage stroomverbruik (≤3μA diepe slaap) een batterijduur van meer dan 12 maanden mogelijk maakt voor dagelijks bijgewerkte toepassingen.

De YE0437A07 is voornamelijk ontworpen voor lange Electronic Shelf Label (ESL) systemen met diverse industriële toepassingen. In de detailhandel dient het als lange elektronische schaplabels voor dranken, cosmetica en producten met een smal formaat, waarbij een 3-kleuren display wordt gebruikt om promoties (rood), gedetailleerde productbeschrijvingen/prijzen (zwart) en voorraadstatus (witte achtergrond)—te benadrukken, waardoor de toegang tot klantinformatie wordt verbeterd en handmatige labelupdates worden verminderd. Het lage stroomverbruik vermindert de onderhoudskosten in de detailhandel. In de logistiek functioneert het als lange vrachtlabels, met weergave van complete vrachtbrieven, transportstatussen en dringende markeringen (rood voor prioritaire zendingen), bestand tegen -25~60℃ transport gedurende 10 dagen. In industriële besturing fungeert het als statusmonitoren, die normale (wit), fout (zwart) en dringende (rood) statussen voor apparatuur aangeven. Met ROHS2.0+HF+REACH-conformiteit en rigoureuze betrouwbaarheidstests (hoge/lage temperatuur, trillingen, valimpact), voldoet het aan de wereldwijde milieu- en betrouwbaarheidseisen voor 3-kleuren e-paper-toepassingen met lange stroken.

Kernvoordelen

◊ 3-kleuren display met lange strook: Duidelijke classificatie, afgestemd op smalle scenario's

De YE0437A07 beschikt over een actief gebied van 4,37 inch met lange strook (38,19×104,16 mm) met een resolutie van 176×480 (117 DPI), ondersteuning voor een 3-kleuren display voor classificatie van informatie op twee niveaus. De optische prestaties zijn uitstekend: witte staat L*=63~65, zwarte staat L*=13~14, rode staat L*=25~28 (a*=36~40), witte reflectie 30~35% en contrastverhouding 10~15:1. De pure reflectiemodus bespaart energie door achtergrondverlichting te elimineren, terwijl het hard-coat anti-glare oppervlak schittering bij direct zonlicht vermindert. Met een ultra-brede kijkhoek is er geen kleur- of helderheidsafwijking vanuit welke richting dan ook, wat weergave door meerdere personen voor lange gedeelde apparaten ondersteunt.

◊ Ultra-laag vermogen & stabiele prestaties: Langdurige betrouwbaarheid

Aangedreven door bi-stabiele technologie verbruikt de module alleen stroom tijdens updates (max. 180mAs bij 25℃) en trekt ≤3μA in diepe slaap. Een standaard lithiumbatterij kan dagelijks bijgewerkte lange apparaten meer dan 12 maanden van stroom voorzien, waardoor de frequentie van batterijvervanging wordt verminderd. Het integreert de UC8253 driver IC met on-chip booster/regelaar, die intern VCOM, Gate (VGH/VGL) en Source (VDHR/VDH/VDL) spanningen genereert, waardoor externe circuits worden vereenvoudigd. De interne/externe temperatuursensor (I2C) maakt real-time golfvormaanpassing mogelijk, wat een stabiele werking bij 0~40℃ garandeert. Het heeft rigoureuze betrouwbaarheidstests doorstaan, waaronder 240 uur opslag bij hoge/lage temperatuur, 168 uur werking bij hoge luchtvochtigheid en 50 temperatuurcycli (-25℃~60℃), wat langdurig gebruik garandeert.

◊ Flexibele interface & eenvoudige integratie: Lage ontwikkelingskosten

De module ondersteunt 3-draads/4-draads SPI (selecteerbaar via BS-pin) en I2C voor temperatuursensoren, compatibel met de meeste MCU's en embedded systemen—geen complexe drivers nodig. Pinnen 6 (TSCL) en 7 (TSDA) moeten worden geaard als er geen externe temperatuursensoren worden gebruikt (niet NC). De 24-pins 0,5 mm ZIF-socket maakt een snelle, veilige installatie mogelijk. Het bevat 10-byte OTP-ruimte voor module-identificatie, ter ondersteuning van aangepaste programmering. De flexibele FPC (0,10±0,03 mm) met PI-versteviger (0,30±0,03 mm) vereenvoudigt de installatie in niet-platte lange apparaatlay-outs, waardoor de ontwikkelingscyclus en de kosten worden verlaagd.

◊ Duurzaam & brede aanpasbaarheid: Bestand tegen ruwe omgevingen

Met een omtrek van 46,6×115,86×0,90 mm is de YE0437A07 afgestemd op integratie van lange strookapparaten. Het hard-coat anti-glare oppervlak is bestand tegen krassen en vingerafdrukken, terwijl de ROHS2.0+HF+REACH-conformiteit voldoet aan de wereldwijde milieunormen. Het ondersteunt een transporttemperatuur van -25~60℃ (10 dagen) en een opslagtemperatuur van 0~40℃ (max. 5 jaar), aanpassing aan ruwe omgevingen zoals koelopslag, magazijnen of buitenwinkels. Het heeft trillingstests (1,04G, 20~200Hz) en valimpact (100 cm hoogte op beton) doorstaan, wat de duurzaamheid tijdens transport en gebruik garandeert. De levensduur van 5 jaar (25℃/60%RH, dagelijkse updates) garandeert een langdurige betrouwbare werking voor lange elektronische schaplabels en industriële apparaten.

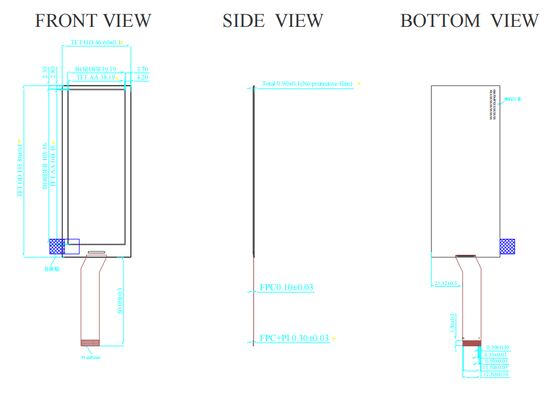

Technische tekening

PIN-definitie

PIN	Symbool	Beschrijving	Opmerking
1	NC	Geen verbinding en niet verbinden met andere NC-pinnen	Open houden
2	GDR	N-kanaals MOSFET Gate Drive Control
3	RESE	Huidige Sense Input voor de Control Loop
4	NC	Geen verbinding en niet verbinden met andere NC-pinnen	Open houden
5	VDHR	Positieve Source aandrijvingsspanning (voor Rood)
6	TSCL	I²C-interface naar digitale temperatuursensor Klokpin	Aarde als externe sensor niet wordt gebruikt (niet NC)
7	TSDA	I²C-interface naar digitale temperatuursensor Datapin	Aarde als externe sensor niet wordt gebruikt (niet NC)
8	BS	Bus selectie pin	Laag=4-draads SPI, Hoog=3-draads SPI (9 bits)
9	BUSY_N	Drukke status uitgangspin	L=Driver druk, H=Kan commando/data verzenden
10	RST_N	Globale reset pin	Actief laag
11	DC	Seriële communicatie Commando/Data-ingang	Hoog=Data, Laag=Commando
12	CSB	Seriële communicatie chip select	Laag=IC ingeschakeld voor MCU-communicatie
13	SCL	Seriële communicatie klokingang (SPI)
14	SDA	Seriële communicatie data-ingang (SPI)
15	VDDIO	Voeding voor interface logische pinnen
16	VDD	Voedingspin voor de chip	2,5~3,6V
17	GND	Aarde
18	VDDD	Kernlogica voedingspin
19	VPP	Voeding voor OTP-programmering
20	VDH(VSH)	Positieve source driver Spanning (voor B/W)
21	VGH	Positieve Gate aandrijvingsspanning
22	VDL(VSL)	Negatieve Source aandrijvingsspanning
23	VGL	Negatieve Gate spanning
24	VCOM	VCOM aandrijvingsspanning	OTP geprogrammeerd in de fabriek

Aanpassingsopties

De YE0437A07 biedt meerdere aanpassingsopties om te voldoen aan de diverse behoeften van 3-kleuren toepassingen met lange stroken:

FPC-ontwerp:Flexibele lay-out en connectortype kunnen worden aangepast aan de systeemvereisten.

Afdekglas: Grootte, dikte, vorm en oppervlaktebedrukking (logo, patroon) kunnen worden aangepast.

Weergavekleuren: Verschillende kleurencombinaties beschikbaar voor aanpassing, waaronder zwart-wit-rood-geel, zwart-wit, zwart-wit-rood, enz.

Vernieuwingsmodi: Meerdere vernieuwingsmethoden aanpasbaar, zoals snelle vernieuwing, langzame vernieuwing, volledige vernieuwing, gedeeltelijke vernieuwing en meer.

Markeringen:

Kleur E Ink Screen,

Het papier- en inktdisplay,

Elektronisch papierdisplay
