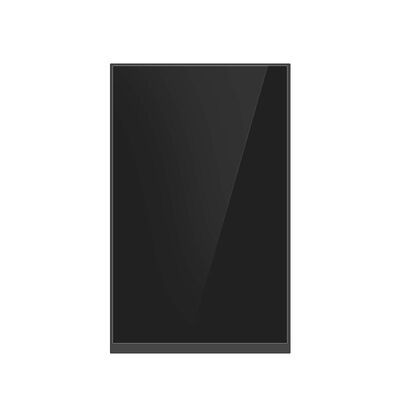

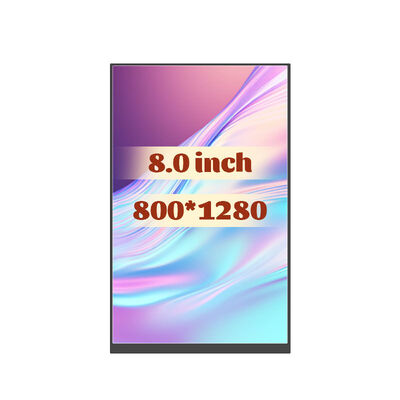

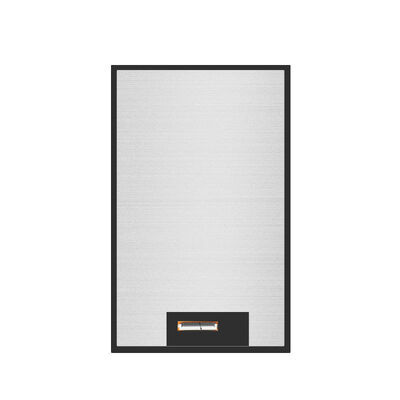

8Affichage LCD TFT de 0,0 pouces Résolution 800*1280 Affichage d'interface MIPI tactile facultatif
  • Nom
  • Nom
  • Nom

8Affichage LCD TFT de 0,0 pouces Résolution 800*1280 Affichage d'interface MIPI tactile facultatif

MOQ: 500
Prix: 7.79-10.49/pc
Standard Packaging: 30pcs/box
Delivery Period: 14-30 jours
Méthode De Paiement: , T / T, D / P, D / A, Western Union
Supply Capacity: 5000 / mois
Les informations détaillées
Description de produit
Les informations détaillées
Lieu d'origine
Guangdong, Chine
Nom de marque
YZY
Certification
RoHS/CE/CB
Numéro de modèle
YVO080HDM-H01
Document
YVO080HDM-H01.pdf
Nom:
Affichage LCD TFT
Mettre en évidence:

8Affichage LCD TFT de 0

,

0 pouce

,

Affichage LCD TFT 800*1280

Description de produit
8Affichage TFT-LCD de 0,0 pouces à résolution 800*1280 tactile optionnel Interface MIPI
Résolution 800×1280Interface MIPI250 Cd/m2 LuminanceTempérature de fonctionnement de -10°C à +60°CAngle de vision dans toutes les directions
Caractéristiques du produit

Le YVO080HDM-H01 est un module TFT-LCD à matrice active couleur haute performance de 8,0 pouces développé. Il utilise le TFT en silicium amorphe comme dispositif de commutation, intégrant un panneau LCD TFT, un circuit de conduite, un écran de commutation et un écran d'affichage.et système de rétroéclairageAvec une résolution de 800×1280 pixels et une prise en charge de couleurs allant jusqu'à 16,7M, il offre une sortie visuelle claire et vivante.Il assure une couleur et une luminosité constantes de n'importe quelle perspective.Il est équipé d'une interface MIPI et permet une transmission sérielle de données à grande vitesse (4 voies de données) avec des avantages de signal stable et d'économie d'espace.répondre aux besoins des terminaux intelligentsLe module utilise un rétroéclairage LED blanc (conception en série parallèle 20×7, courant total 140mA),réalisant une luminance typique de 250 Cd/m2 et une uniformité de luminance de 80% (min/max×100), assurant une bonne visibilité dans les environnements intérieurs. Il est conforme aux normes environnementales applicables et la rétroéclairage a une longue durée de vie de 50000 heures (moins de IF=20mA),assurer un fonctionnement stable à long termeAvec une plage de température de fonctionnement de -10°C à +60°C et une plage de température de stockage de -20°C à +70°C, il peut s'adapter aux conditions de travail et de stockage les plus difficiles..
Produit 8Module TFT-LCD de 0,0 pouces Numéro du module Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Résolution 800 × 1280 pixels Mode d'affichage Normalement noir
Lumière 250 Cd/m2 (type) Dimensions du contour (W × H × D)
114.6 ((W) × 184.1 ((H) × 2.5 ((D) mm
Direction de la vue Tout Surfaces actives (H × V)
107.64 ((H) × 172.224 ((V) mm
Interface Interface MIPI (4 voies de données) Température de stockage. -20 ~ + 70 °C
Rétrécissement
LED blanche (série parallèle 20×7, IF=140mA Typ.)
 Temps de fonctionnement. -10 ~ +60 °C
Le point fort 8.0 pouces TFT-LCD, résolution 800×1280, interface MIPI, longue durée de vie de rétroéclairage
Dessin technique

Le module LCD YVO080HDM-H01 assure une performance électrique fiable. Pour l'alimentation, la tension de puissance principale (VDD) varie de 2,8V à 3,6V (type 3.3V) et la tension de puissance d'entrée/sortie (VDDIO) est de 1.75 V à 3.3V (type 1.8V); les valeurs maximales absolues ne doivent pas être dépassées pour éviter des dommages permanents aux composants.Le système de détection de l'émission de la lumière doit être configuré de manière à ce que la lumière ne soit pas détectée., 1,8 V, impulsion H→L→H recommandée pour la stabilité) → signal MIPI (état LP-11) → LEDON, avec des points transversaux du signal basés sur 50% du niveau de puissance;la séquence d'arrêt de l'alimentation suit l'ordre inverse pour éviter le verrouillageEn termes de synchronisation de l'interface MIPI, la transmission de l'horloge en mode haute vitesse (HS) a des spécifications claires: TCLK-POST (maintenance de l'horloge après le mode LP de la voie de données) ≥60 + 52 × UI ns,TCLK-PRE (pré-conduite de l'horloge avant le mode HS de la voie de données) ≥ 8 × UI ns, TCLK-PREPARE (durée de l'état de la voie de l'horloge LP-00) 38-95 ns, assurant des données synchronisées et des signaux d'horloge pour une transmission stable à grande vitesse.
Pour l'unité rétroéclairée (Ta=25°C, VSS=0V), la tension avant (VF) varie de 9,0V à 10,8V (type 9,6V) à IF=140mA, le courant inverse (IR) ≤10μA à VR=5V par LED,et la dissipation de puissance (PD) est généralement de 1512 mWLa luminance LCM (IV) est de 220 à 250 Cd/m2 et l'uniformité de luminance est de 75 à 80% (IF = 20mA), ce qui garantit une luminosité de rétroéclairage constante.la fréquence horloge horizontale (Fclk) est généralement de 67.3 MHz, période d'affichage horizontale (Thdisp) est de 800 DCLK, veranda arrière horizontal (Thbp) de 5 à 18 DCLK, veranda avant horizontal (Thfp) de 5 à 18 DCLK; période d'affichage verticale (Tvdisp) est de 1280 H,le porche arrière vertical (Tvbp) 2 à 10 heuresLes dimensions mécaniques du module ont des tolérances strictes: dimension de contour (114,6 × 184,1 × 2,5 mm) avec ± 0.Tolérance de 2 mm pour les tailles de clés (marquée par "*"), et POL (polarisateur) dimension 110.00±0.20 mm (horizontale) et 175.00±0.20 mm (verticale), assurant la compatibilité avec l'assemblage du boîtier du dispositif.

8Affichage LCD TFT de 0,0 pouces Résolution 800*1280 Affichage d'interface MIPI tactile facultatif 0

Définition du code PIN
Numéro PIN Le symbole Définition
1 LED+ Anode à LED
2 LED+ Anode à LED
3 LED+ Anode à LED
4 N.C. Pas de connexion
5 LED- Cathode à LED
6 LED- Cathode à LED
7 LED- Cathode à LED
8 LED- Cathode à LED
9 Le GND Le sol
10 Le GND Le sol
11 MIPI_D2P Les épingles d'entrée du signal différentiel de données DSI (ligne de données 2)
12 Le nombre d'heures de travail Les épingles d'entrée du signal différentiel de données DSI (ligne de données 2)
13 Le GND Le sol
14 MIPI_D1P Les épingles d'entrée du signal différentiel de données DSI (ligne de données1)
15 Le nombre d'heures de travail Les épingles d'entrée du signal différentiel de données DSI (ligne de données1)
16 Le GND Le sol
17 MIPI-CLK P Pins d'entrée du signal différentiel DSI CLOCK
18 Le nombre d'heures de travail Pins d'entrée du signal différentiel DSI CLOCK
19 Le GND Le sol
20 Le nombre d'heures de travail Les épingles d'entrée du signal différentiel de données DSI (ligne de données0)
21 Le nombre d'heures de travail Les épingles d'entrée du signal différentiel de données DSI (ligne de données0)
22 Le GND Le sol
23 MIPI_D3P Les épingles d'entrée du signal différentiel de données DSI (ligne de données3)
24 Le code de l'établissement Les épingles d'entrée du signal différentiel de données DSI (ligne de données3)
25 Le GND Le sol
26 N.C. Pas de connexion
27 RSTB Pile de réinitialisation globale ((1.8V)
28 N.C. Pas de connexion
29 VDD1O Énergie électrique (1.8V)
30 VDD Énergie électrique (3,3 V)
31 VDD Énergie électrique (3,3 V)
Scénario d'application du produit

Le module LCD YVO080HDM-H01 de 8 pouces, avec sa résolution de 800×1280, son interface MIPI et sa luminosité de 250 Cd/m2, est une solution d'affichage idéale dans les panneaux de commande industriels.Montés sur des stations de surveillance au sol d'usine, il offre une visualisation claire en temps réel des paramètres critiques tels que la température de la machine, les lectures de pression et les mesures de charge électrique.Sa large plage de température de fonctionnement (-10°C ~ +60°C) assure des performances fiables dans des environnements de fabrication difficiles, tandis que la fonction tactile optionnelle permet aux opérateurs de basculer rapidement entre les différents écrans de surveillance des équipements ou de régler les paramètres de l'affichage.L'affichage à contraste élevé assure la lisibilité même dans des conditions d'éclairage d'usine variables, ce qui en fait un choix robuste pour les systèmes d'automatisation industrielle nécessitant une surveillance visuelle continue des processus de production.



Options de personnalisation


Le...Le nombre d'émissions de CO2 est déterminé par la méthode suivante:offre de multiples options de personnalisation pour répondre à divers besoins d'application:

Conception de la FPC:La disposition flexible et le type de connecteur peuvent être ajustés en fonction des exigences du système.

Couverture en verre:La taille, l'épaisseur, la forme et l'impression de surface (logo, motif) peuvent être personnalisées.

Lumière:Réglable de 200 à 1000 nits pour une utilisation en intérieur ou en extérieur.

Options tactiles:Avec ou sans contact capacitif, IC de pilote personnalisé disponible.





Étiquettes:

Module d'affichage LCD TFT,

Module d'affichage de TFT,

Module d'écran de TFT LCD
