2.9 Zoll E-Papiermodul 128×296 Auflösung 24pins Ultra Low Power 3 Farb E-Tinte Anzeige

MOQ:	600
Preis:	3.23-5.58/pc
Standard Packaging:	50 PC/Kasten
Delivery Period:	14-30 Tage
Zahlungs-Methode:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

Zertifizierung

RoHS/CE/CB

Modellnummer

YE029A241

Dokumentieren

Hervorheben:

2.9 Zoll E-Papiermodul

E Papiermodul 128×296

3 Farb- und Tintenbildschirm

Produkt-Beschreibung

2,9-Zoll E-Paper-Display 128×296 Auflösung 24-polig Ultra-Low-Power 3-Farben-E-Ink-Bildschirm (Modell: YE029A241)

Produktmerkmale

◊128×296 Pixel-Display (112 DPI, Pixelabstand 0,226×0,227 mm)

◊Schwarz/Weiß/Rot (B/W/R) 3-Farben-Vollanzeigefähigkeiten

◊Hoher Kontrast & präzise Farbleistung (Weiß L*=64~65, Schwarz L*=11~14, Rot L*=25~26,5)

◊Reiner Reflexionsmodus & ultraweiter Betrachtungswinkel

◊Ultra-geringer Stromverbrauch (≤3μA Tiefschlaf, 80 mAs max. Aktualisierungsleistung)

◊Bi-stabiles Display & kommerzieller Temperaturbereich (0~40℃)

◊Hartbeschichtete, blendfreie Oberfläche & On-Chip-Display-RAM

◊3-Draht/4-Draht SPI + I2C-Temperatursensorschnittstelle (intern/extern)

◊On-Chip-Booster/Regler & ROHS2.0+HF+REACH-konform

Das YE029A241 ist ein Active-Matrix-Elektrophoretisches Display (AMEPD), das für farbcodierte Szenarien mittlerer Größe optimiert ist. Es verfügt über eine aktive Fläche von 2,9 Zoll (29,06×66,90 mm) mit 128×296 Pixeln (0,226×0,227 mm Abstand, 112 DPI) und unterstützt die 3-Farben-Anzeige Schwarz/Weiß/Rot – ideal für elektronische Regaletiketten und die Informationsklassifizierung. Das Modul integriert einen SSD1680-Treiber-IC, einschließlich Gate-Puffer, Source-Puffer, Timing-Steuerung, Oszillator, DC-DC-Wandler, SRAM und LUT, was eine stabile Leistung gewährleistet. Mit einem ultraflachen Umriss (36,7×79,0×0,9 mm ohne Maskierungsfolie) und einem leichten Design (5,098±0,5 g) passt es nahtlos in Geräte wie elektronische Regaletiketten, tragbare Terminals und Smart Wearables. Die hartbeschichtete, blendfreie Oberfläche und der reine Reflexionsmodus eliminieren Blendeffekte bei starkem Licht, während die bi-stabile Technologie einen extrem geringen Stromverbrauch gewährleistet – es wird nur Strom während der Bildschirmaktualisierungen verbraucht.

Typ	E-Paper	Bildschirmaktualisierungsmethode	Vollständige Aktualisierung
Auflösung	128×296 (112 DPI)	Herkunftsort	Shenzhen, China
Markenname	Yingzhanying Technology	Außenabmessungen	36,7 (H)×79,0 (V)×0,9 (T) mm
Lieferantentyp	Alle (IPS)	Aktive Fläche	29,06 (H)×66,90 (V) mm
Schnittstelle	3-Draht/4-Draht SPI (BS-Pin wählbar), I2C (Temperatursensor)	Treiber-IC	SSD1680
MOQ	5 STÜCKE	Betriebstemperatur	0~40℃
Anschlusstyp	24-poliger 0,5-mm-ZIF-Sockel	Lagertemperatur	-25~60℃
Farben	Schwarz/Weiß/Rot
Stromverbrauch	Aktualisierung: ≤80 mAs (25℃); Tiefschlaf: ≤3μA

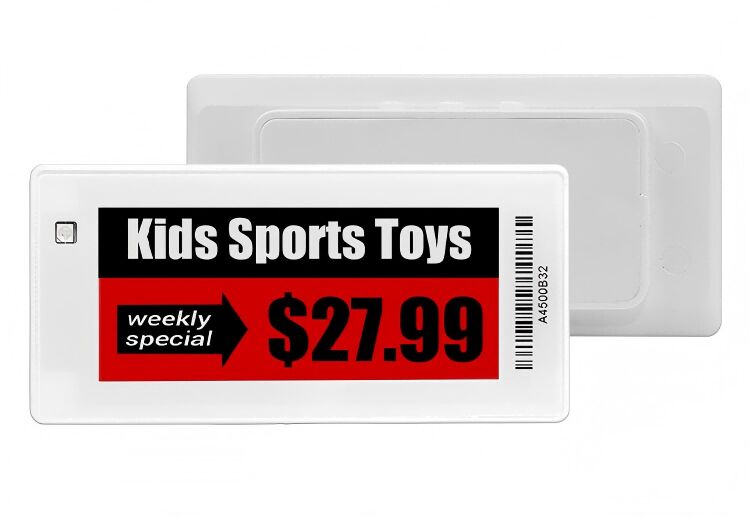

Produktbild

Das YE029A241 zeichnet sich in farbcodierten Szenarien mittlerer Größe durch sein 112-DPI-Display und seine 3-Farben-Fähigkeit aus. Es stellt klassifizierte Informationen anschaulich dar – Rot für Werbeaktionen/dringende Warnungen, Schwarz für Text und Weiß für den Hintergrund – und ist somit perfekt für elektronische Regaletiketten, Smart Wearables und tragbare Terminals geeignet. Sein Pixelabstand (0,226×0,227 mm) sorgt für scharfen Text und Barcodes, selbst kleine Schriftarten bleiben lesbar. Die hartbeschichtete, blendfreie Oberfläche eliminiert Blendeffekte bei direkter Sonneneinstrahlung und gewährleistet die Lesbarkeit in Einzelhandelsgeschäften oder Außenkiosken. Mit einem ultraflachen (0,9 mm) und leichten (5,098±0,5 g) Design passt es in platzbeschränkte Geräte wie Smart Labels, während der extrem geringe Stromverbrauch (≤3μA Tiefschlaf) eine Batterielebensdauer von über 12 Monaten für täglich aktualisierte Anwendungen ermöglicht.

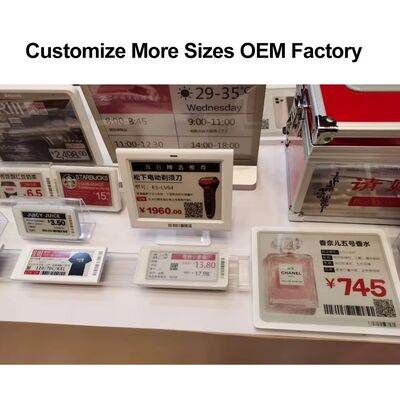

Das YE029A241 ist hauptsächlich für elektronische Regaletikettensysteme (ESL) konzipiert und bietet vielfältige Branchenanwendungen. Im Einzelhandel dient es als Standard-Elektronik-Regaletikett für Lebensmittel, Elektronik und mehr und verwendet eine 3-Farben-Anzeige, um Werbeaktionen (Rot), Produktnamen/Preise (Schwarz) und den Lagerstatus (weißer Hintergrund) hervorzuheben – wodurch der Kundenzugang zu Informationen verbessert und die Kosten für manuelle Aktualisierungen reduziert werden. In der Logistik fungiert es als Frachtetikett und zeigt Frachtbriefe und Status mit Rot für dringende Sendungen an, wobei es -25~60℃ Transport für 10 Tage standhält. In Smart Wearables passt seine kompakte Größe in Fitness-Tracker oder Smart-Badges und zeigt Schritte, Herzfrequenz oder Benachrichtigungen an. Mit der Einhaltung von ROHS2.0+HF+REACH und strengen Zuverlässigkeitstests (hohe/niedrige Temperatur, Luftfeuchtigkeit, Vibration, ESD) erfüllt es globale Umwelt- und Zuverlässigkeitsanforderungen.

Kernvorteile

◊ 3-Farben-Display mit hohem Kontrast: Klare Klassifizierung, präzise Darstellung

Das YE029A241 verfügt über eine Auflösung von 128×296 (112 DPI) mit 0,226×0,227 mm Pixeln und liefert scharfen Text, Barcodes und 3-Farben-Grafiken. Seine Farbleistung ist präzise: Roter Zustand L*=25~26,5 (a*=38~40), weißer Zustand L*=64~65 und schwarzer Zustand L*=11~14. Das hohe Kontrastverhältnis (Weißreflexionsgrad geteilt durch Dunkelreflexionsgrad) gewährleistet eine klare Sichtbarkeit bei schlechten Lichtverhältnissen. Der reine Reflexionsmodus spart Strom durch den Verzicht auf Hintergrundbeleuchtung, während die hartbeschichtete, blendfreie Oberfläche Blendeffekte bei direkter Sonneneinstrahlung reduziert. Mit einem ultraweiten Betrachtungswinkel gibt es keine Farbabweichung aus irgendeiner Richtung, was die Betrachtung durch mehrere Personen für gemeinsam genutzte Geräte unterstützt.

◊ Ultra-geringer Stromverbrauch & lange Lebensdauer: Kostengünstiger Betrieb

Angetrieben von der bi-stabilen Technologie verbraucht das Modul nur während der Aktualisierungen Strom (max. 80 mAs bei 25℃) und zieht im Tiefschlaf ≤3μA. Eine Standard-Lithiumbatterie kann täglich aktualisierte Geräte über 12 Monate lang mit Strom versorgen, wodurch die Austauschhäufigkeit reduziert wird. Es hat eine Designlebensdauer von 5 Jahren (25℃/60 % relative Luftfeuchtigkeit, tägliche Aktualisierungen) und hat strenge Zuverlässigkeitstests bestanden: 240 Stunden Hoch-/Tieftemperaturbetrieb (40℃/0℃), 168 Stunden Hochfeuchtigkeitsbetrieb (40℃, 90 % relative Luftfeuchtigkeit), ESD-Tests (Kontakt ±2 kV/Luft ±8 kV) und UV-Expositionsbeständigkeit (765 W/㎡ für 168 Stunden).

◊ Kompaktes Design & einfache Integration: Breite Anwendungsanpassungsfähigkeit

Mit einem Umriss von 36,7×79,0×0,9 mm und einem Gewicht von 5,098±0,5 g passt das YE029A241 in Geräte mittlerer Größe wie elektronische Regaletiketten und tragbare Terminals. Das flexible FPC mit PI-Versteifung (0,30±0,03 mm) vereinfacht die Installation in nicht flachen Layouts. Es unterstützt 3-Draht/4-Draht SPI (wählbar über BS-Pin) und I2C für Temperatursensoren, kompatibel mit den meisten MCUs und eingebetteten Systemen – keine komplexen Treiber erforderlich. Die Pins 6 (TSCL) und 7 (TSDA) können geerdet werden, wenn keine externen Sensoren verwendet werden, was das Schaltungsdesign vereinfacht.

◊ Umweltverträglichkeit & zuverlässige Qualität: Anpassung an den globalen Markt

Das Modul entspricht den Standards ROHS2.0+HF+REACH und erfüllt die globalen Umweltanforderungen. Es verfügt über eine hartbeschichtete, blendfreie Oberfläche, die Kratzern und Fingerabdrücken widersteht und das Display vor täglicher Abnutzung schützt. Die 12+1 Monate Garantie (1 Monat Lieferzeit inklusive) bietet Sicherheit für Großeinkäufe. Eine strenge Versandinspektion gewährleistet eine fehlerfreie Lieferung: Punktfehler ≤0,4 mm (N≤4) im aktiven Bereich, keine Display-Fehlfunktionen oder -Fehler und Kratzfehler ≤5 mm (B≤0,3 mm, N≤2).

Technische Zeichnung

PIN-Definition

PIN	Symbol	Beschreibung	Anmerkung
1	NC	Kein Anschluss und nicht mit anderen NC-Pins verbinden	Offen halten
2	GDR	N-MOS-Gate-Steuerung
3	RESE	Stromeingang für den Regelkreis
4	NC	Kein Anschluss und nicht mit anderen NC-Pins verbinden	Offen halten
5	VSH2	Positive Quellenspannung für Rot
6	TSCL	I2C-Takt für externen Temperatursensor	An GND anschließen, falls nicht verwendet
7	TSDA	I2C-Daten für externen Temperatursensor	An GND anschließen, falls nicht verwendet
8	BS	Busauswahl-Pin	Low=4-Draht-SPI, High=3-Draht-SPI
9	BUSY_N	Ausgabepin für den Zustand "Beschäftigt"	High=IC arbeitet, kein Befehl erlaubt
10	RST_N	Globaler Reset-Pin	Aktiv niedrig
11	DC	Befehls-/Datensteuerungs-Pin	High=Daten, Low=Befehl
12	CSB	Chip-Select-Eingangspin	Low=IC für MCU-Kommunikation aktiviert
13	SCL	Serieller Kommunikations-Takteingang
14	SDA	Serieller Kommunikations-Dateneingang
15	VDDIO	IO-Spannungsversorgung
16	VCC	Digital/Analog-Stromversorgung	2,4~3,6 V
17	VSS	Digitalmasse
18	VDD	1,5-V-Spannungseingang & -ausgang
19	VPP	OTP-Programmierleistung	10 V
20	VSH1	Positive Quellenspannung
21	VGH	Positive Gate-Spannung
22	VSL	Negative Quellenspannung
23	VGL	Negative Gate-Spannung
24	VCOM	VCOM-Ansteuerspannung	OTP im Werk programmiert

Anpassungsoptionen

Das YE029A241 bietet mehrere Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden:

FPC-Design: Flexibles Layout und Anschlusstyp können an die Systemanforderungen angepasst werden.

Deckglas: Größe, Dicke, Form und Oberflächenbedruckung (Logo, Muster) können angepasst werden.

Anzeigefarben: Verschiedene Farbkombinationen zur Anpassung verfügbar, einschließlich Schwarz-Weiß-Rot-Gelb, Schwarz-Weiß, Schwarz-Weiß-Rot usw.

Aktualisierungsmodi: Mehrere Aktualisierungsmethoden anpassbar, wie z. B. schnelle Aktualisierung, langsame Aktualisierung, vollständige Aktualisierung, Teilaktualisierung und mehr.

Umbauten:

Farb- und Tintenbildschirm,

Papier- und Tinteanzeige,

Elektronische Papieranzeige
