| Markenbezeichnung: | YZY |
| Modellnummer: | YVO0700PKR-S1 |
| MOQ: | 500 |
| Preis: | $8.01-10.01/pieces |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 10000 Stück |

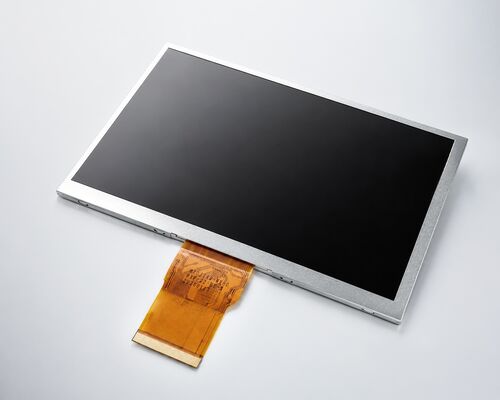

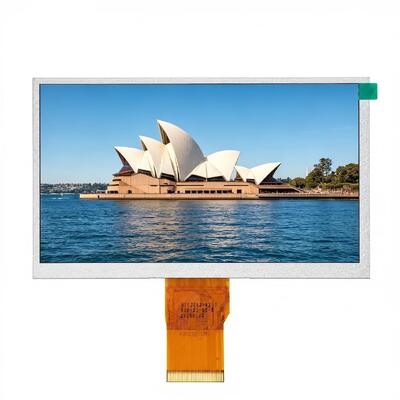

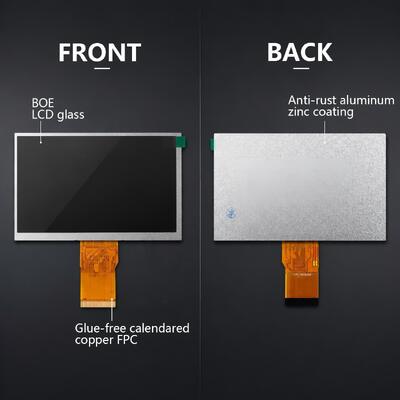

YZY 7,0 Zoll TFT-LCD-Modul 1024×600 RGB-Schnittstelle 500 Nits 800:1 Kontrast Weitblick Industriedesplay (YVO0700PKR-S1)
|
YVO0700PKR-S1 7.0 Zoll 1024×600 TFT-LCD-Modul Spezifikationen
|
|
|
Parameter
|
Wert
|
|
Kundenmodell Nr.
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
|
Modul Nr. / Teilnummer
|
Die Kommission hat die Kommission aufgefordert, die in Artikel 5 der Verordnung (EG) Nr. 1224/2009 festgelegten Bedingungen für die Gewährung von Zuschüssen für die Durchführung der Verordnung (EG) Nr. 1224/2009 anzuwenden.
|
|
LCD-Typ
|
a-Si TFT-LCD, normalerweise schwarz, übertragbar
|
|
Anzeigegröße
|
70,0 Zoll diagonal
|
|
Entschließung
|
1024 × 600 Punkte (1024 × RGB × 600)
|
|
Anzeigen von Farben
|
16.7M (24-Bit RGB)
|
|
Pixelkonfiguration
|
RGB-Streifen
|
|
Aktivfläche (W × H)
|
154.21 × 85,92 mm
|
|
Umriss (W × H × T)
|
1650,00 × 100,00 × 3,50 mm
|
|
Lichtvermögen (Typ.)
|
500 cd/m2 (Nits)
|
|
Kontrastverhältnis (Typ.)
|
800: 1
|
|
Einheitlichkeit der Leuchtkraft (Min./Typ)
|
75% / 80%
|
|
Blickwinkel (Cr≥10)
|
85° in alle Richtungen (links/rechts/oben/unten, alle Uhrzeiten)
|
|
Reaktionszeit (Typ/Maximum)
|
25 ms / 40 ms (Tr+Tf)
|
|
Schnittstellentyp
|
24-Bit-RGB-Parallel (TTL), 50-Pin-FPC, DE/SYNC-Modus wählbar
|
|
Berührungsunterstützung
|
Keine Touch-Pins (Touch-Panel optional über Anpassung)
|
|
Logische Stromversorgung (VDD)
|
3.3V (typisch), 3,0V ~ 3,6V
|
|
Analogstromversorgung (AVDD)
|
9.6V (typisch), 9,4V ~ 9,8V (externe Versorgung erforderlich)
|
|
Schaltungsspannung (VGH)
|
VGH 18V (Typ.), VGL -6.0V (Typ.) (externe Versorgung erforderlich)
|
|
Typ der Hintergrundbeleuchtung
|
27 Stück weiße LED (9-Serie × 3-parallel)
|
|
Hintergrundlichtspannung (Typ.)
|
9.6V (9,0V ~ 10,8V)
|
|
Hintergrundlichtstrom (Typ.)
|
180 mA (20 mA pro LED-String)
|
|
Betriebstemperatur
|
-20 °C ~ +70 °C
|
|
Speichertemperatur
|
-30 °C ~ +80 °C
|
|
Sichtrichtung
|
Alle Uhr (KOSTENLOS, großer Blickwinkel)
|
|
Steuerung der Scanrichtung
|
SHLR (links/rechts umdrehen) und UPDN (nach oben/nach unten umdrehen) Pins unterstützt
|
|
Einhaltung der Vorschriften
|
RoHS
|
|
Häufig gestellte Fragen (FAQ)
|
|
F1: Wie lange dauert die Vorlaufzeit für das YVO0700PKR-S1 7,0-Zoll 1024×600 TFT-LCD-Modul?
A: Standardproben versenden innerhalb von 3-5 Werktagen. Massenbestellungen dauern in der Regel 15-25 Werktage, abhängig von der Menge und den Anpassungsanforderungen. |
|
F2: Wie ist die Auflösung und Helligkeit dieses 7,0-Zoll-FT-LCD-Displays?
A: Dieses YVO0700PKR-S1-Modul verfügt über eine Auflösung von 1024 × 600 und eine typische Helligkeit von 500 nits, ein Kontrastverhältnis von 800:1 und einen weiten Blickwinkel von 85°, geeignet für industrielle Steuerung, HMI,und eingebettete Anzeigeanwendungen. |
|
F3: Welche Schnittstelle verwendet dieses 7,0-Zoll-TFT-LCD-Modul?
A: Dieses Modul verwendet eine Standard-24-Bit-RGB-Parallelschnittstelle auf einem 50-Pin-FPC-Anschluss. Es unterstützt sowohl den DE-Modus als auch den SYNC-Modus (über den MODE-Pin auswählbar),und umfasst SHLR/UPDN-Pins für die horizontale/vertikale Steuerung der Scanrichtung. Kompatibel mit den meisten ARM, STM32 und eingebetteten Prozessoren mit RGB-Ausgabe. |
|
F4: Unterstützt dieses 1024×600 TFT-Display einen Touchscreen?
A: Die Standardversion enthält keine Touch-Pins auf dem FPC.Bitte kontaktieren Sie unser Vertriebsteam für Touch Integration und benutzerdefinierte FPC-Optionen. |
|
F5: Was sind die Spezifikationen für die Hintergrundbeleuchtung dieses 7,0-Zoll-Moduls?
A: Die Hintergrundbeleuchtung besteht aus 27 weißen LEDs, die in einer 9-Serie × 3-parallelen Konfiguration angeordnet sind.Es wird empfohlen, einen konstanten Strom-LED-Treiber zu verwenden.. |
|
F6: Welche Stromversorgungen werden für dieses Modul benötigt?
A: Dieses Modul benötigt externe Stromversorgungen: VDD 3.3V (digital), AVDD 9.6V (analog), VGH 18V (Gate ON) und VGL -6.0V (Gate OFF).Ihr System muss sie also bereitstellen.Wir bieten Anwendungs-Schaltkreisleitungen und Referenzdesigns. |
|
F7: Für welche Anwendungen eignet sich dieses 7,0 Zoll 1024×600 TFT-LCD?
A: Ideal für industrielle Steuerungen, HMI, Smart Home-Geräte, medizinische Geräte, Automobilbildschirme, POS-Terminals, Kioske, IoT-Geräte und eingebettete Anwendungen, die eine kostengünstige 7.0-Zoll-RGB-Schnittstellenbildschirm mit 1024×600 Auflösung. |
|
F8: Bieten Sie Anpassungen an und wie lautet die Garantie?
A: Ja. Wir unterstützen kundenspezifische Helligkeit, FPC-Kabellänge und -form, Hintergrundlichtspannung, Betrachtungsrichtung, Touchpanelintegration und Abdeckglas (AG/AR/AF). MOQ gilt für kundenspezifische Versionen.Alle Module sind mit einer 12-monatigen Garantie und lebenslangem technischen Support ausgestattet.. |
