| Markenbezeichnung: | YZY |
| Modellnummer: | YVO1560VQE-Y2-6 |
| MOQ: | 500 STÜCK |
| Preis: | $40 / Piece |
| Zahlungsbedingungen: | T/T |
|
15.6"
Anzeigegröße
|
1920 × 1080
Voll HD Auflösung
|
30 Pins
eDP 1.2 Schnittstelle
|
600 Nits
Typische Helligkeit
|

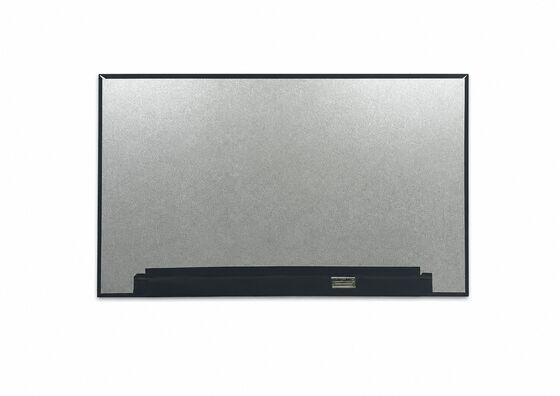

Dieses 15,6-Zoll-TFT-LCD-Modul kombiniert eine Full HD-Auflösung von 1920 × 1080, eine 30-Pin-eDP 1.2-Schnittstelle und eine typische Helligkeit von 600 cd/m2.HMI-Geräte, industrielle Steuerungsterminals und maßgeschneiderte elektronische Geräte.
|
Voll HD Auflösung
Native 1920 × 1080 Auflösung mit einer aktiven Anzeigefläche von 344,16 × 193,59 mm.
|
30-Pin eDP 1.2 Schnittstelle
eDP-Signalschnittstelle für eingebettete Systeme und Geräte, die eine direkte Integration von LCD-Modulen erfordern.
|
|
600 Nits LED-Hintergrundbeleuchtung
Typische Leuchtkraft von 600 cd/m2 mit einer Mindesthelligkeit von 550 cd/m2 für eine höhere Bildschirmsicht.
|
Weite Sichtweise
Der typische Blickwinkel beträgt 89° in allen vier Richtungen und ermöglicht eine flexible Einrichtung der Ausrüstung.
|
| |
Mechanische Struktur
Zurückgefaltete PCB-StrukturDas hintere PCB ist in einer nach hinten gefalteten Struktur angeordnet und bietet eine kompakte mechanische Konfiguration für die Integration der Ausrüstung. Die PCB-Position und die Anschlussrichtung sollten anhand des internen Raumes, der Montageposition und des Hauptplattenlayouts der Ausrüstung des Kunden überprüft werden. |
|
Signal-Schnittstelle
30-Pin eDP 1.2Das Modul verwendet eine 30-Pin-eDP-Schnittstelle mit einer typischen 3,3-Volt-LCD-Logikversorgung.
|
|
| Parameter | Spezifikation |
| Modell | Die in Absatz 1 genannten Daten sind in Anhang I der Verordnung (EG) Nr. 45/2001 zu entnehmen. |
| Anzeigegröße | 15.6 Zoll |
| Entschließung | 1920 × 1080 |
| LCD-Technologie | a-Si TFT-LCD mit aktiver Matrix |
| Anzeigemodus | Normalerweise schwarz |
| Schnittstelle | eDP 1.2 |
| Anzahl der Nadeln | 30 Pins |
| Helle | 600 cd/m2 Typ. |
| Mindesthelligkeit | 550 cd/m2 |
| Kontrastverhältnis | 12001 Typ. |
| Blickwinkel | 89° / 89° / 89° / 89° Typ. |
| Sichtrichtung | Alle |
| Aktivbereich | 344.16 × 193,59 mm |
| Umrissgröße | 350.6 × 205,17 × 3,0 mm |
| Pixel Pitch | 00,1793 × 0,1793 mm |
| Pixel-Anordnung | RGB-Vertikalstreifen |
| Oberflächenbehandlung | AG |
| Logische Versorgungsspannung | 3.3V Typ. |
| Betriebstemperatur | 0°C bis 50°C |
| Speichertemperatur | -20°C bis 60°C |
Bitte prüfen Sie die Umrissmaße, den aktiven Bereich und die PCB-Position während der mechanischen Integration.
geeignet für die Integration von Anzeigen in verschiedene elektronische und Steuergeräte.
| HMI-Geräte | Industrielle Steuerungsanlage | Prüfgeräte | Eingebettetes Anzeigensystem |
Die LCD-Kompatibilität hängt von der Schnittstelle, der Pinzuordnung, den mechanischen Abmessungen, den Leistungsanforderungen und der Hauptplatinkonfiguration ab.
Senden Sie uns Ihre Schnittstelle, die mechanischen Anforderungen und die Projektmenge zur technischen Bewertung.
