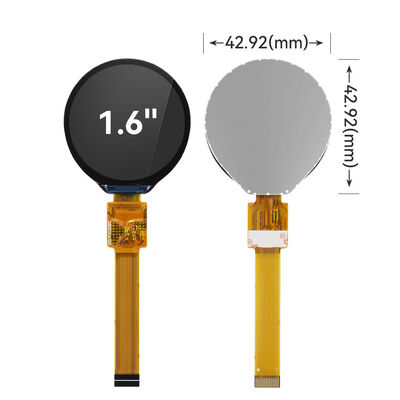

Στρογγυλή οθόνη LCD 1,6 ιντσών, ανάλυση 400*400, προαιρετική αφή QSPI MIPI

προϊόντα

Στρογγυλή οθόνη LCD 1,6 ιντσών, ανάλυση 400*400, προαιρετική αφή QSPI MIPI

MOQ:	500
Τιμή:	2.89-3.99 /pc
standard packaging:	320PCS/BOX
Delivery period:	14-30 ημέρες
Μέθοδος πληρωμής:	, T/T, D/P, D/A, Western Union
Supply Capacity:	500K/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

Πιστοποίηση

RoHS/CE/CB

Αριθμό μοντέλου

YVT016IWV-C01

Εγγραφο

Επισημαίνω:

1 6 ίντσα γύρω από την επίδειξη LCD

Στρογγυλή επίδειξη 400*400 LCD

Περιγραφή προϊόντων

1.6 ιντσών στρογγυλή οθόνη LCD 400*400 ανάλυση προαιρετική αφή SPI RGB MIPI

Ανάλυση 400×400 IC οδηγού ST77903 Διασύνδεση QSPI/MIPI Φωτεινότητα 350 nits Θερμοκρασία λειτουργίας -20~70°C

Χαρακτηριστικά Προϊόντος

Το YVT016IWV-C01 είναι μια στρογγυλή οθόνη LCD 1,6 ιντσών σχεδιασμένη για βιομηχανικές και καταναλωτικές εφαρμογές. Διαθέτοντας ανάλυση 400×400 και τροφοδοτούμενο από το IC οδηγού ST77903, υποστηρίζει τη διασύνδεση QSPI/MIPI για ευέλικτη συνδεσιμότητα. Με διαστάσεις 42,94×45,89×2,09 mm σε εξωτερική διάσταση με ενεργή περιοχή 39,84×39,84 mm, ο συμπαγής σχεδιασμός του το καθιστά ιδανικό για κυκλικές έξυπνες συσκευές. Ενώ διατίθεται χωρίς λειτουργία αφής ως στάνταρ (η δυνατότητα αφής μπορεί να προστεθεί μέσω προσαρμογής), το πάνελ IPS εγγυάται πλήρεις γωνίες θέασης, 16,7 εκατομμύρια χρώματα και εντυπωσιακή ζωντάνια εικόνας.

Προϊόν	Στρογγυλό LCD 1,6 ιντσών	Αριθμός Μονάδας	YVT016IWV-C01
Ανάλυση	400×400	Αφή	Χωρίς
Φωτεινότητα	350 nits	Εξωτερικές Διαστάσεις	42,9445,871,55 mm
Κατεύθυνση θέασης	Όλες (IPS)	Ενεργή Περιοχή	39,84*39,84 mm
Διασύνδεση	QSPI/MIPI	Τύπος Συνδετήρα	0,5 Pitch 40 Pin
IC οδηγού	ST77903	Θερμοκρασία λειτουργίας	-20 ~ +70 °C
Αριθμός χρωμάτων	16.7M	Θερμοκρασία αποθήκευσης	-30 ~ +80 °C
Επισήμανση	Στρογγυλό LCD 1,6 ιντσών, ανάλυση 400×400, οδηγός ST77903, διασύνδεση QSPI/MIPI

Τεχνικό Σχέδιο

Η μονάδα LCD YVT016IWV-C01 λειτουργεί εντός ενός εύρους τάσης εισόδου που κυμαίνεται από 4,5V έως 6,5V, με τυπική τάση 5V. Αυτή η ευρεία ανοχή τάσης εξασφαλίζει συμβατότητα με μια σειρά πηγών ενέργειας. Το μέγιστο ρεύμα τροφοδοσίας έχει οριστεί στα 200mA, εξασφαλίζοντας σταθερή παροχή ενέργειας κατά τη διάρκεια συνεχούς λειτουργίας.Για φωτισμό, είναι εξοπλισμένο με ένα σύστημα οπίσθιου φωτισμού LED συνδεδεμένο σε σειρά. Αποτελούμενο από 3 LED, αυτό το οπίσθιο φως λειτουργεί σε τυπική τάση προς τα εμπρός 3,5V και ρεύμα προς τα εμπρός 60mA. Αυτή η διαμόρφωση όχι μόνο προσφέρει επαρκή φωτεινότητα για καθαρή ορατότητα, αλλά και βελτιστοποιεί την κατανάλωση ενέργειας, καθιστώντας την ενεργειακά αποδοτική για εκτεταμένη χρήση.

Όσον αφορά την ηλεκτρική σύνδεση, η μονάδα χρησιμοποιεί έναν σύνδεσμο 0,8 - pitch 30PIN. Αυτός ο τύπος συνδέσμου παρέχει μια ασφαλή και χωρίς προβλήματα σύνδεση, εξορθολογίζοντας τη διαδικασία ενσωμάτωσης της μονάδας σε διαφορετικά κυκλώματα συσκευών. Είτε πρόκειται για βιομηχανικά πάνελ ελέγχου είτε για ηλεκτρονικά είδη ευρείας κατανάλωσης, ο σχεδιασμός του συνδέσμου εξασφαλίζει αξιόπιστη μεταφορά σήματος και ισχύος.

Στρογγυλή οθόνη LCD 1,6 ιντσών, ανάλυση 400*400, προαιρετική αφή QSPI MIPI 0

Ορισμός PIN

Αριθμός Pin	Σύμβολο	Περιγραφή
1	LEDK	Τροφοδοσία για είσοδο καθόδου οπίσθιου φωτισμού LED
2	LEDA	Τροφοδοσία για είσοδο ανόδου οπίσθιου φωτισμού LED.
3	CS	Pin επιλογής τσιπ
4	GND	Γείωση
5	SDA/IO0	Pin επιλογής δεδομένων/εντολών QSPI
6	SDA/IO1	Pin επιλογής δεδομένων/εντολών QSPI
7	SDA/IO2	Pin επιλογής δεδομένων/εντολών QSPI
8	SDA/IO3	Pin επιλογής δεδομένων/εντολών QSPI
9	SCL	Pin εισόδου/εξόδου σειριακών δεδομένων.
10	SDA	Σήμα δεδομένων SPI
11	RESET	Pin εισόδου σήματος επαναφοράς.
12	LOVCC	Τροφοδοσία 2.8-3.3V
13	VDD	Τροφοδοσία 2.8- 3.3V
14	GND	Γείωση
15	DC	(επιλογή δεδομένων/εντολών) στη διασύνδεση SPI .
16	ID	ID

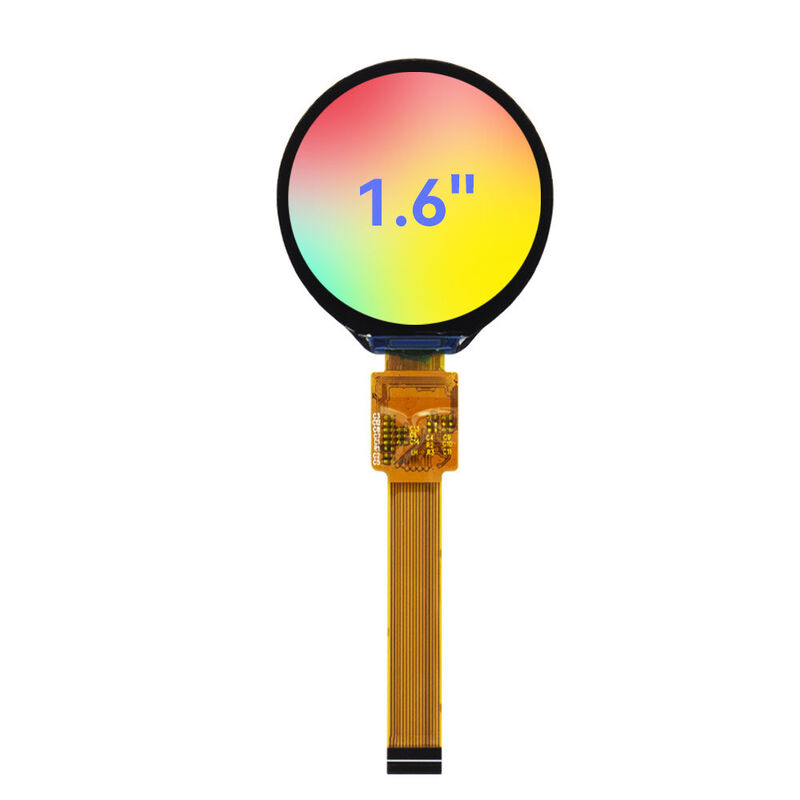

Εικόνα Προϊόντος

Η μονάδα LCD YVT016IWV-C01 διαθέτει σταθερή περιβαλλοντική προσαρμοστικότητα, με εύρος θερμοκρασίας λειτουργίας από -20°C έως 70°C και εύρος θερμοκρασίας αποθήκευσης από -30°C έως 80°C, που ταιριάζει σε διάφορα σενάρια εφαρμογής. Περνά αυστηρές δοκιμές αξιοπιστίας (120h λειτουργία/αποθήκευση υψηλής/χαμηλής θερμοκρασίας, 10 θερμικοί κύκλοι) χωρίς λειτουργικά ή εμφανισιακά προβλήματα.

Για χειρισμό: Αποφύγετε μηχανικούς κραδασμούς στο γυάλινο πάνελ και τον μαλακό πολωτή του. καθαρίστε μόνο με ισοπροπυλική/αιθυλική αλκοόλη (ποτέ νερό, κετόνες). Εξασφαλίστε αντιστατικά μέτρα (χειριστές/εργαλεία γείωσης) κατά τη συναρμολόγηση. μην αποσυναρμολογείτε και αποθηκεύετε μακριά από το άμεσο ηλιακό φως/επιβλαβή αέρια.

Στρογγυλή οθόνη LCD 1,6 ιντσών, ανάλυση 400*400, προαιρετική αφή QSPI MIPI 1

Επιλογές προσαρμογής

Το YVT016IWV-C01 προσφέρει πολλαπλές επιλογές προσαρμογής για την κάλυψη διαφόρων αναγκών εφαρμογής:

Σχεδιασμός FPC: Η ευέλικτη διάταξη και ο τύπος συνδετήρα μπορούν να ρυθμιστούν ώστε να ταιριάζουν στις απαιτήσεις του συστήματος.

Γυαλί κάλυψης: Το μέγεθος, το πάχος, το σχήμα και η εκτύπωση επιφάνειας (λογότυπο, μοτίβο) μπορούν να προσαρμοστούν.

Φωτεινότητα: Ρυθμιζόμενη από 200–1000 nits για εσωτερική ή εξωτερική χρήση.

Επεξεργασία επιφάνειας: AF (Anti-Fingerprint), AG (Anti-Glare) ή σκληρυμένο γυαλί για ανθεκτικότητα.
