1.8 ίντσες Η-χαρτί Εικονική οθόνη 224×168 Ανάλυση 24pin Χαμηλή κατανάλωση ρεύματος 4χρωματική Η-Μηχάνι οθόνη

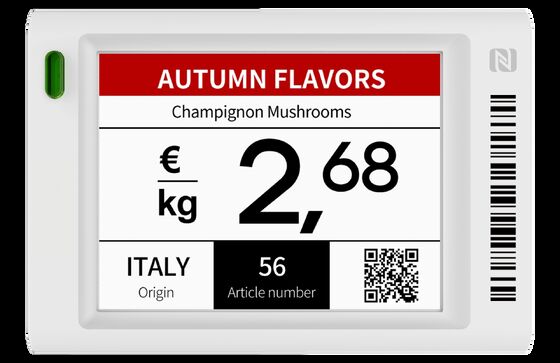

Η μονάδα οθόνης YE018A07 E-PAPER υπερέχει σε εξαιρετικά συμπαγή σενάρια υψηλής ευκρίνειας με την οθόνη 4 χρωμάτων και την ανάλυση 158 DPI. Όπως φαίνεται στις εικόνες, μπορεί να παρουσιάσει ζωντανά πληροφορίες χρωματικής κωδικοποίησης - κόκκινο για προσφορές, κίτρινο για προειδοποιήσεις, μαύρο για ονόματα προϊόντων και λευκό για φόντο - καθιστώντας το ιδανικό για μίνι ηλεκτρονικές ετικέτες ραφιών, έξυπνα φορετά και φορητά τερματικά. Τα τετράγωνα pixel (0,161×0,161mm) και η υψηλή ανάλυση εξασφαλίζουν ευκρινές κείμενο και γραφικά, ακόμη και μικρές γραμματοσειρές (6pt) παραμένουν ευανάγνωστες. Η επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης εξαλείφει τη λάμψη κάτω από το άμεσο ηλιακό φως, διατηρώντας την αναγνωσιμότητα σε καταστήματα λιανικής, αποθήκες logistics ή υπαίθρια περίπτερα. Με εξαιρετικά λεπτό (0,9mm) και ελαφρύ σχεδιασμό, ταιριάζει απρόσκοπτα σε συσκευές περιορισμένου χώρου, όπως έξυπνες πινακίδες ονομάτων και φορητοί σαρωτές, ενώ η χαμηλή κατανάλωση ενέργειας (≤3μA βαθύ ύπνο) εξασφαλίζει μεγάλη διάρκεια ζωής της μπαταρίας χωρίς συχνές αντικαταστάσεις.

Η μονάδα οθόνης YE018A07 E-PAPER έχει ένα ευρύ φάσμα εφαρμογών σε πολλές βιομηχανίες. Στη λιανική, χρησιμεύει ως μικροηλεκτρονικές ετικέτες ραφιών για προϊόντα μικρού μεγέθους (π.χ., καλλυντικά, χαρτικά), χρησιμοποιώντας οθόνη 4 χρωμάτων για να επισημάνει τα διαφημιστικά είδη (κόκκινο), τις ειδοποιήσεις περιορισμένου αποθέματος (κίτρινο), τις νέες αφίξεις (λευκό φόντο με μαύρο κείμενο) και τα κανονικά εμπορεύματα (μαύρο κείμενο σε λευκό) - επιτρέποντας στους πελάτες να εντοπίζουν γρήγορα βασικές πληροφορίες. Η χαμηλή κατανάλωση ενέργειας (≤3μA βαθύ ύπνο) εξαλείφει τις συχνές αντικαταστάσεις μπαταριών, μειώνοντας το κόστος συντήρησης λιανικής. Στην εφοδιαστική και την αποθήκευση, λειτουργεί ως μικροσκοπικές ετικέτες φορτίου, εμφανίζοντας δελτία αποστολής, λεπτομέρειες προορισμού και καταστάσεις αποθέματος με χρωματικά κωδικοποιημένες ειδοποιήσεις (π.χ., κόκκινο για επείγουσες αποστολές, κίτρινο για εύθραυστα εμπορεύματα), ενώ αντέχει σε θερμοκρασίες μεταφοράς -25~60℃ για έως και 10 ημέρες. Σε έξυπνα φορετά και φορητές συσκευές, το εξαιρετικά συμπαγές μέγεθος και το βάρος του ταιριάζουν σε ιχνηλάτες φυσικής κατάστασης, έξυπνα σήματα και φορητά τερματικά, χρησιμεύοντας ως οθόνη πληροφοριών χαμηλής κατανάλωσης - δείχνοντας βήματα, καρδιακό ρυθμό ή καταστάσεις συσκευών. Επιπλέον, στον βιομηχανικό έλεγχο, λειτουργεί ως μικρά μόνιτορ κατάστασης εξοπλισμού, χρησιμοποιώντας χρωματική κωδικοποίηση για να υποδείξει κανονικές (λευκό), προειδοποιητικές (κίτρινο), βλάβης (μαύρο) και επείγουσες (κόκκινο) καταστάσεις - υποστηρίζοντας λειτουργίες οριζόντιου/κάθετου προσανατολισμού για προσαρμογή σε διαφορετικές διατάξεις συσκευών. Με συμμόρφωση με ROHS2.0+HF+REACH και αυστηρές δοκιμές αξιοπιστίας, πληροί τις περιβαλλοντικές απαιτήσεις και τις απαιτήσεις μακροχρόνιας χρήσης σε διάφορα σενάρια.

Το YE018A07 υποστηρίζει πλήρη οθόνη 4 χρωμάτων Μαύρο/Λευκό/Κόκκινο/Κίτρινο, με ακριβή απόδοση χρωμάτων: κόκκινη κατάσταση L*=25~28 (a*=38~40 typ.), κίτρινη κατάσταση L*=55~62 (b*=63~68 typ.), λευκή κατάσταση L*=63~65 και μαύρη κατάσταση L*=9~14. Η υψηλή ανάλυση 158 DPI και τα τετράγωνα pixel (0,161×0,161mm) προσφέρουν ευκρινές κείμενο και λεπτά γραφικά - ιδανικό για την εμφάνιση μικρών γραμματοσειρών, γραμμωτών κωδίκων ή λεπτομερών εικονιδίων. Η υψηλή λευκή ανακλαστικότητα (30~35%) και η αναλογία αντίθεσης (τυπ. 10:1) εξασφαλίζουν καθαρή ορατότητα ακόμη και σε περιβάλλοντα χαμηλού φωτισμού, ενώ η καθαρή ανακλαστική λειτουργία εξαλείφει την κατανάλωση ενέργειας του οπίσθιου φωτισμού. Η επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης μειώνει τη λάμψη κάτω από το άμεσο ηλιακό φως, διατηρώντας την αναγνωσιμότητα σε εξωτερικούς χώρους ή σε φωτεινά εσωτερικά σενάρια (π.χ., βιτρίνες καταστημάτων λιανικής, υπαίθρια περίπτερα). Με εξαιρετικά ευρεία γωνία θέασης, δεν υπάρχει απόκλιση χρώματος/φωτεινότητας από οποιαδήποτε κατεύθυνση, υποστηρίζοντας προβολή πολλών ατόμων για σενάρια όπως μόνιτορ κοινόχρηστου εξοπλισμού.

Με βάση την τεχνολογία δισταθερής οθόνης, η μονάδα καταναλώνει ενέργεια μόνο κατά την ανανέωση της οθόνης - η κατανάλωση ενέργειας του πίνακα είναι 90 mAs (max. at 25℃), ενώ το ρεύμα κατάστασης βαθύ ύπνου είναι ≤3μA. Όταν συνδυάζεται με μια τυπική μπαταρία λιθίου, οι ηλεκτρονικές ετικέτες ραφιών που ανανεώνονται μία φορά την ημέρα μπορούν να λειτουργήσουν για πάνω από 12 μήνες χωρίς αντικατάσταση. Ο ενσωματωμένος ενισχυτής σε τσιπ δημιουργεί εσωτερικά τάσεις οδήγησης VCOM, Gate (VGH/VGL) και Source (VDHR/VSH/VSL), μειώνοντας την πολυπλοκότητα του εξωτερικού κυκλώματος και βελτιστοποιώντας την ενεργειακή απόδοση. Υποστηρίζει επίσης ανίχνευση χαμηλής τάσης (LVD) για την παρακολούθηση της κατάστασης της μπαταρίας (VDD: 2,4~3,6V) και ανίχνευση ετοιμότητας υψηλής τάσης για την αποφυγή μη φυσιολογικής λειτουργίας λόγω ανεπαρκών τάσεων οδήγησης, εξασφαλίζοντας σταθερή απόδοση σε περιβάλλοντα με διακυμάνσεις ισχύος. Ο εσωτερικός/εξωτερικός αισθητήρας θερμοκρασίας (διεπαφή I2C) επιτρέπει την παρακολούθηση της θερμοκρασίας σε πραγματικό χρόνο και τη ρύθμιση της κυματομορφής, διατηρώντας τη σταθερότητα της οθόνης υπό διακυμάνσεις θερμοκρασίας (0~40℃).

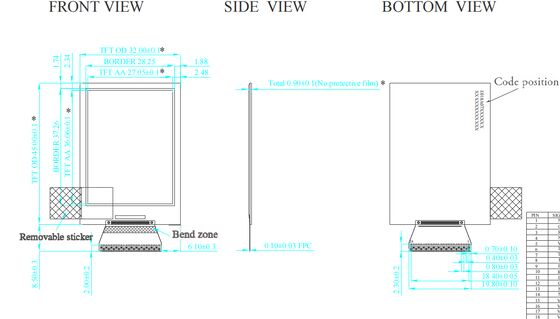

Το YE018A07 διαθέτει εξαιρετικά συμπαγή διάσταση περιγράμματος (45×32×0,9mm) και ελαφρύ σχεδιασμό, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε συσκευές περιορισμένου χώρου, όπως έξυπνα φορετά και μίνι ηλεκτρονικές ετικέτες ραφιών. Έχει περάσει αυστηρές δοκιμές αξιοπιστίας, συμπεριλαμβανομένης της λειτουργίας υψηλής θερμοκρασίας 240 ωρών (40℃) και χαμηλής θερμοκρασίας (0℃), 100 κύκλων θερμοκρασίας (-25℃~60℃), λειτουργίας υψηλής θερμοκρασίας και υψηλής υγρασίας 168 ωρών (40℃, 90%RH) και δοκιμών ESD (επαφή ±200V/αέρας ±8KV) - εξασφαλίζοντας ότι δεν υπάρχουν λειτουργικές αστοχίες ή ελαττώματα εμφάνισης. Η σκληρή οθόνη είναι ανθεκτική στις γρατσουνιές και στις δακτυλιές, ενώ η συμμόρφωση με ROHS2.0+HF+REACH πληροί τα παγκόσμια περιβαλλοντικά πρότυπα. Με σχεδιασμένη διάρκεια ζωής 3 ετών (υπό κανονική χρήση: 25℃/50%RH, ενημέρωση μία φορά την ημέρα), πληροί τις απαιτήσεις μακροχρόνιας χρήσης σε βιομηχανικούς, λιανικούς και εφοδιαστικούς τομείς. Το εύκαμπτο FPC με περιοχή κάμψης (σύμφωνα με το μηχανικό σχέδιο) απλοποιεί την εγκατάσταση σε συσκευές με μη επίπεδες διατάξεις.

Η μονάδα υποστηρίζει διεπαφές SPI 3-wire/4-wire (επιλέξιμες μέσω του ακροδέκτη BS) και I2C για εσωτερικούς/εξωτερικούς αισθητήρες θερμοκρασίας, συμβατές με τους περισσότερους μικροελεγκτές, PLC και ενσωματωμένα συστήματα - δεν απαιτείται πολύπλοκη ανάπτυξη προγραμμάτων οδήγησης. Το πρόγραμμα οδήγησης SSD2680 IC προσφέρει σταθερή επεξεργασία σήματος, ενώ η υποδοχή ZIF 24 ακίδων 0,5 mm και ο εύκολος σχεδιασμός αυτοκόλλητου εξασφαλίζουν ασφαλή και βολική εγκατάσταση. Για πελάτες που δεν χρησιμοποιούν εξωτερικούς αισθητήρες θερμοκρασίας, οι ακροδέκτες 6 (TSCL) και 7 (TSDA) μπορούν να γειωθούν (σύμφωνα με τη Σημείωση 6-6), απλοποιώντας το σχεδιασμό του κυκλώματος. Επιπλέον, προσφέρει προσαρμογές όπως το μήκος FPC, η επεξεργασία γυαλιού κάλυψης και οι παράμετροι κυματομορφής για την κάλυψη συγκεκριμένων αναγκών εφαρμογής - όπως η ρύθμιση της τάσης VCOM (προγραμματισμένη OTP) για βελτιστοποιημένη αντίθεση σε διαφορετικά σενάρια ή η προσαρμογή των περιοχών κάμψης FPC για μη επίπεδες διατάξεις συσκευών.
