Οθόνη E Ink 2,9 ιντσών Ανάλυση 128×296 24 Pin Εξαιρετικά Χαμηλής Ισχύος 2 Χρωμάτων

προϊόντα

Οθόνη E Ink 2,9 ιντσών Ανάλυση 128×296 24 Pin Εξαιρετικά Χαμηλής Ισχύος 2 Χρωμάτων

MOQ:	600
Τιμή:	3.67-6.39/pc
standard packaging:	50 PC/κιβώτιο
Delivery period:	14-30 ημέρες
Μέθοδος πληρωμής:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

Πιστοποίηση

RoHS/CE/CB

Αριθμό μοντέλου

ΥΕ029Α262

Εγγραφο

Επισημαίνω:

Οθόνη E Ink 2

9 ιντσών

Οθόνη E Ink 128×296

Περιγραφή προϊόντων

2.9 ίντσες Ε χαρτί οθόνη 128×296 Ανάλυση 24pin Ultra-Low Power 2 χρωματική Ε μελάνι οθόνη ((Μοντέλο: YE029A262)

Χαρακτηριστικά του προϊόντος

◊ οθόνη 128×296 pixel (112 DPI, pixel pitch 0,226×0,227mm)

◊Δυναμίες πλήρους εμφάνισης σε δύο χρώματα μαύρο/λευκό (B/W)

◊Υψηλή αντίθεση και υψηλή αντανάκλαση του λευκού (λευκό L*≥66, μαύρο L*≤20)

◊Καθαρή ανακλαστική λειτουργία & υπερύχια οπτική γωνία

◊Υπερ-χαμηλή κατανάλωση ισχύος (≤3μA βαθιάς στάσης ύπνου, μέγιστη ισχύς αναβάθμισης 80mA)

◊Δυαδική σταθερή οθόνη και ευρύ φάσμα θερμοκρασιών (-15~65°C, κανονικό 0~50°C)

◊Επομένως, δεν είναι απαραίτητο να χρησιμοποιείται η μέθοδος αυτή.

◊3-σύρματος/4-σύρματος SPI + I2C διεπαφή αισθητήρα θερμοκρασίας (εσωτερική/εξωτερική)

◊Εναρμόνιση των προδιαγραφών για τα συστήματα ελέγχου

Η YE029A262 είναι μια ενεργή ηλεκτροφορετική οθόνη (AMEPD) που έχει βελτιστοποιηθεί για μεσαίου μεγέθους σενάρια ευρείας θερμοκρασίας..227mm pitch, 112 DPI), υποστηρίζοντας μαύρο/λευκό 2-χρωματική οθόνη, ιδανική για σαφή παρουσίαση πληροφοριών σε ηλεκτρονικές ετικέτες ράφων και σε σκληρά περιβάλλοντα.συμπεριλαμβανομένου του αποθέματος ασφαλείας πύληςΜε εξαιρετικά λεπτό περίγραμμα (36.7×79.0×0.9mm χωρίς κάλυψη) και ελαφρύ σχεδιασμό (5.0±0.2g), εντάσσεται απρόσκοπτα σε συσκευές όπως ηλεκτρονικές ετικέτες, φορητές συσκευές και βιομηχανικές οθόνες.Η σκληρή επιφάνεια αντι λάμψης και η καθαρή ανακλαστική λειτουργία εξαλείφουν την λάμψη υπό ισχυρό φως, ενώ η τεχνολογία δι-σταθερότητας εξασφαλίζει εξαιρετικά χαμηλή κατανάλωση ρεύματος ̇ μόνο με ηλεκτρικό ρεύμα κατά την ενημέρωση της οθόνης.

Τύπος	Ηλεκτρονικό χαρτί	Μέθοδος ανανέωσης οθόνης	Πλήρης ανανέωση
Απόφαση	128×296 (112 DPI)	Χώρος καταγωγής	Σενζέν, Κίνα
Ονομασία μάρκας	Τεχνολογία Yingzhanying	Σχεδιάστε τις διαστάσεις	36.7(H) × 79.0(V) × 0.9(D) mm
Τύπος προμηθευτή	Όλες (IPS)	Ενεργός χώρος	29.06 ((H) × 66.90 ((V) mm
Διασύνδεση	3/4-σύρματα SPI (διαλέξιμη καρφίτσα BS1), I2C (αισθητήρας θερμοκρασίας)	Κύκλος ελέγχου οδηγού	SSD1680
Τροποποιημένο	5PCS	Θερμοκρασία λειτουργίας	-15~65°C (συνήθως: 0~50°C)
Τύπος συνδέσμου	24-πιν 0,5 mm ZIF Socket	Θέρμανση αποθήκευσης	-25~60°C
Χρώματα	Μαύρο/Λευκό
Κατανάλωση ενέργειας	Ενημέρωση: ≤ 80mA (25°C); Βαθύ ύπνο: ≤3μA

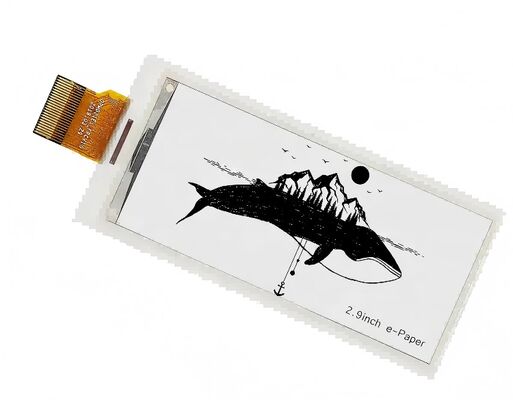

Εικόνα προϊόντος

Το YE029A262 ξεχωρίζει σε μεσαίου μεγέθους σενάρια ευρείας θερμοκρασίας με την οθόνη 112 DPI και την υψηλή αντίθεση σε 2 χρώματα.το οποίο το καθιστά ιδανικό για ηλεκτρονικές ετικέτες ράφουςΤο επίπεδο των pixel του (0,226×0,227mm) εξασφαλίζει καθαρό κείμενο και barcodes, ακόμη και μικρές γραμματοσειρές παραμένουν ευανάγνωστες.Η σκληρή επιφάνεια αντιφωτισμού αποτρέπει τη λάμψη κάτω από το άμεσο ηλιακό φως, διατηρώντας την αναγνώσιμότητα σε καταστήματα λιανικής πώλησης ή σε εξωτερικά περιβάλλοντα.ενώ η εξαιρετικά χαμηλή κατανάλωση ενέργειας (≤3μA βαθύ ύπνο) επιτρέπει πάνω από 12 μήνες ζωής της μπαταρίας για καθημερινές εφαρμογέςΤο ευρύ εύρος θερμοκρασιών του (-15~65°C) προσαρμόζεται σε σκληρές βιομηχανικές και εξωτερικές συνθήκες.

Το YE029A262 έχει ποικίλες βιομηχανικές εφαρμογές. Στο λιανικό εμπόριο χρησιμεύει ως τυποποιημένη ηλεκτρονική ετικέτα ράφους για τρόφιμα, ηλεκτρονικά και πολλά άλλα, χρησιμοποιώντας 2 χρώματα υψηλής αντίθεσης για την εμφάνιση ονομάτων προϊόντων,τιμέςΗ χαμηλή κατανάλωση ηλεκτρικής ενέργειας μειώνει το κόστος συντήρησης των λιανικών πωλήσεων.προβολή φορτίων και καταστάσεων μεταφοράςΣε βιομηχανικό έλεγχο, λειτουργεί ως ελεγκτής κατάστασης,που υποδεικνύει τις καταστάσεις φυσιολογικού (λευκό φόντο με μαύρο κείμενο) και σφάλματος (μαύρο φόντο με λευκό κείμενο), προσαρμόζεται σε περιβάλλον εργοστασίου -15 ~ 65 ° C. Σε φορητά τερματικά, το συμπαγές μέγεθός του χωράει σε συσκευές χειρός για την προβολή δεδομένων.ανταποκρίνεται στις παγκόσμιες απαιτήσεις για το περιβάλλον και την αξιοπιστία.

Βασικά πλεονεκτήματα

◊ Δυοχρωματική οθόνη υψηλής αντίθεσης: Καθαρή ορατότητα, ευρεία προσαρμοστικότητα

Το YE029A262 διαθέτει ανάλυση 128×296 (112 DPI) με εικονοστοιχίες 0,226×0,227mm, παρέχοντας καθαρό κείμενο, γραμμικούς κώδικες και 2χρωματικά γραφικά ̇ ιδανικά για σαφή παρουσίαση πληροφοριών.Η χρωματική του απόδοση είναι εξαιρετική.: λευκή κατάσταση L*≥66, μαύρη κατάσταση L*≤20, με υψηλή αντανάκλαση και αναλογία αντίθεσης (αντανάκλαση του λευκού διαιρούμενη με την σκοτεινή αντανάκλαση) που εξασφαλίζει καθαρή ορατότητα σε χαμηλό φωτισμό.Η καθαρή ανακλαστική λειτουργία εξοικονομεί ενέργεια με την εξάλειψη του φωτισμού.Με μια εξαιρετικά ευρεία γωνία θέασης, δεν υπάρχει καμία απόκλιση φωτεινότητας από οποιαδήποτε κατεύθυνση.υποστήριξη της προβολής από πολλά άτομα για κοινές συσκευές.

◊ Ευρύ εύρος θερμοκρασιών: Προσαρμοστικότητα σε σκληρό περιβάλλον

Με εύρος θερμοκρασίας λειτουργίας -15 ~ 65 ° C (φυσιολογικά 0 ~ 50 ° C), η μονάδα προσαρμόζεται σε σκληρά περιβάλλοντα όπως κρύες αποθήκες, θερμά εργαστήρια και εξωτερικά κιόσκι.Πέρασε δοκιμές λειτουργίας σε υψηλή/χαμηλή θερμοκρασία 240 ωρών (40°C/0°C) και 50 κύκλους θερμοκρασίας (-25°C~60°C)Ο εσωτερικός αισθητήρας θερμοκρασίας (I2C) επιτρέπει τη ρύθμιση της μορφής κύματος σε πραγματικό χρόνο, βελτιστοποιώντας το αποτέλεσμα εμφάνισης σε διαφορετικές θερμοκρασίες.Το εύρος θερμοκρασίας αποθήκευσης (-25 ~ 60 °C) υποστηρίζει τη μακροχρόνια μεταφορά και αποθήκευση χωρίς υποβάθμιση της απόδοσης.

◊ Υπερ-χαμηλή ισχύς και ανθεκτικότητα: μακρά διάρκεια ζωής, χαμηλή συντήρηση

Η μονάδα, που τροφοδοτείται από τεχνολογία δι-σταθερότητας, καταναλώνει ενέργεια μόνο κατά τη διάρκεια των ενημερώσεων (μέγιστο 80mA σε 25 °C) και αντλεί ≤3μA σε βαθιά κατάσταση ύπνου.Μια τυπική μπαταρία λιθίου μπορεί να τροφοδοτήσει συσκευές που ενημερώνονται καθημερινά για περισσότερο από 12 μήνεςΤο όχημα πέρασε αυστηρές δοκιμές αξιοπιστίας: λειτουργία 168 ωρών σε υψηλή υγρασία (40°C, 90%RH), δοκιμές ESD (σχέση ±2KV/αέρα ±8KV),και αντοχή στην έκθεση σε υπεριώδη ακτινοβολία (765 W/m2 για 168 ώρες)Η οθόνη σκληρής επικάλυψης είναι ανθεκτική στις γρατζουνιές και τα δακτυλικά αποτυπώματα, ενώ η συμμόρφωση με τα διεθνή πρότυπα ROHS2.0 + HF + REACH. Η διάρκεια ζωής του 5 ετών (25 ° C / 60% RH, καθημερινές ενημερώσεις) εξασφαλίζει μακροχρόνια χρήση.

◊ Ευέλικτη διεπαφή και εύκολη ενσωμάτωση: χαμηλό κόστος ανάπτυξης

Η ενότητα υποστηρίζει 3-σύρματος/4-σύρματος SPI (επιλέξιμο μέσω BS1 pin) και I2C για αισθητήρες θερμοκρασίας, συμβατή με τις περισσότερες MCU και ενσωματωμένα συστήματα, χωρίς να απαιτούνται σύνθετοι οδηγοί.Οι καρφίτσες 6 και 7 είναι προ-εδαφισμένες στο FPCΗ 24-pin 0.5mm ZIF Socket και το εύκολο να σχίσει αυτοκόλλητο επιτρέπουν γρήγορη, ασφαλή εγκατάσταση.Επεξεργασία γυαλιού κάλυψης (αντιφωτισμός/αντιαποτυπώματα), και προγραμματισμός OTP (ID χρήστη 10 bytes, παράμετροι μορφής κύματος), προσαρμοζόμενοι σε διαφορετικές ανάγκες εφαρμογών, όπως ηλεκτρονικές ετικέτες ράφων και βιομηχανικές οθόνες.

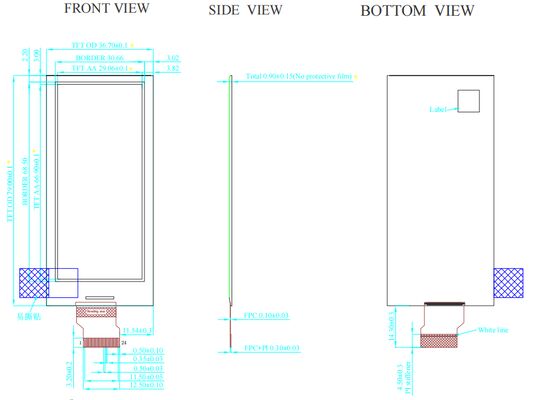

Τεχνικό σχέδιο

Ορισμός PIN

ΠΙΝ	Σύμβολο	Περιγραφή	Σημείωση
1	Εθνική Κεντρική Τράπεζα	Δεν υπάρχει σύνδεση και δεν συνδέεται με άλλες καρφίτσες NC	Μείνε ανοιχτός.
2	Δ.Δ.Γ.	Έλεγχος οδήγησης πύλης MOSFET N-Channel
3	RESE	Εισαγωγή σήμανσης ρεύματος για τον κύκλο ελέγχου
4	Εθνική Κεντρική Τράπεζα	Δεν υπάρχει σύνδεση και δεν συνδέεται με άλλες καρφίτσες NC	Μείνε ανοιχτός.
5	VSH2	Θετική πηγή τάσης κίνησης
6	Εθνική Τράπεζα	Γη	Προεξάρτηση από το FPC
7	Εθνική Τράπεζα	Γη	Προεξάρτηση από το FPC
8	BS1	Πιν επιλογής λεωφορείου	Χαμηλό = 4-σύρμα SPI, υψηλό = 3-σύρμα SPI
9	Απασχολημένος	Πιν εξόδου απασχολούμενης κατάστασης	Δραστηριότητα IC υψηλή, δεν επιτρέπεται εντολή
10	ΑΠΕ#	Επαναφορά εισόδου σήματος	Ενεργός χαμηλός
11	D/C#	Πίνακας ελέγχου δεδομένων/χειρισμού	High=Data, Low=Command (Υψηλό = Δεδομένα, Χαμηλό = Διοίκηση)
12	ΣΤ#	Τσιπ Επιλέξτε πιν εισόδου	Ενεργοποιημένο χαμηλό IC για επικοινωνία MCU
13	ΣΚΛ	Εισαγωγή ρολογιού σειριακής επικοινωνίας
14	ΣΔΑ	Εισαγωγή δεδομένων σειριακής επικοινωνίας
15	ΔΕΔΔΙΟ	Πιν εισόδου ισχύος για την διεπαφή
16	ΚΑΚ	Σφραγίδα τροφοδοσίας για το τσιπ	2.4~3.6V
17	Επικεφαλής	Ψηφιακό έδαφος
18	ΔΕΔ	Κεντρική λογική πένα ισχύος
19	Επικεφαλής	Ηλεκτρική τροφοδοσία για προγραμματισμό OTP	10V
20	VSH1	Θετική πηγή τάσης κίνησης
21	ΒGH	Θετική τάση κίνησης πύλης
22	Επενδύσεις	Αρνητική πηγή τάσης κίνησης
23	VGL	Αρνητική τάση κίνησης πύλης
24	VCOM	Η τάση κίνησης VCOM	ΟΤΠ προγραμματισμένο στο εργοστάσιο

Επιλογές προσαρμογής

ΗΈτος 029Α262προσφέρει πολλαπλές επιλογές προσαρμογής για την κάλυψη διαφορετικών αναγκών εφαρμογών:

Σχεδιασμός FPC:Η ευέλικτη διάταξη και ο τύπος συνδέσμου μπορούν να προσαρμόζονται στις απαιτήσεις του συστήματος.

Κάλυψη γυαλιού:Το μέγεθος, το πάχος, το σχήμα και η επιφανειακή εκτύπωση (λόγο, σχέδιο) μπορούν να προσαρμοστούν.

Χρώματα εμφάνισης: Διαφορετικοί συνδυασμοί χρωμάτων που είναι διαθέσιμοι για προσαρμογή, συμπεριλαμβανομένων μαύρο-λευκό-κόκκινο-κίτρινο, μαύρο-λευκό, μαύρο-λευκό-κόκκινο, κλπ.

Τρόποι ανανέωσης: Πολλές μεθόδους ανανέωσης προσαρμόσιμες, όπως γρήγορη ανανέωση, αργή ανανέωση, πλήρης ανανέωση, μερική ανανέωση και πολλά άλλα.
