| MOQ: | 1000個 |
| 価格: | $34~46/pieces |
| standard packaging: | 8*8*4 |
| Delivery period: | 14～60日 |
| 支払方法: | T/T |
| Supply Capacity: | 10000個 |

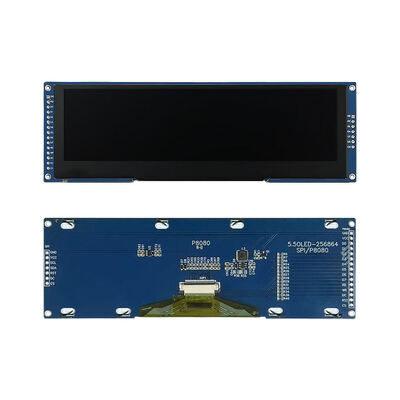

| ディスプレイタイプ | 5.5インチOLED | モジュール番号 | GME25664-30 |
|---|---|---|---|
| 解像度 | 256(H)×64(V)ドット | 表示色 | モノクロ（グリーン/16階調） |
| パネルサイズ（W×H×T） | 146.00 × 45.00 × 2.00 mm | 有効表示エリア（A.A） | 135.65 × 33.89 mm |
| ピクセルピッチ | 0.53 × 0.53 mm | ピクセルサイズ | 0.50 × 0.50 mm |
| インターフェース | 8ビット68XX/80XXパラレル、3線/4線SPI | 動作温度 | -30℃～+70℃ |
| ドライバIC | SSD1322 | 保管温度 | -40℃～+80℃ |
| RoHS準拠 | はい | 未指定の許容誤差 | ±0.30 mm |
| ピン番号 | 記号 | 説明 |
|---|---|---|
| 2 | VSS | ロジック回路のグランド; すべての電圧信号のリファレンス |
| 3,29 | VCC | OELパネル用電源; チップの最も正の電圧供給ピン |
| 4 | VCOMH | COM信号の電圧出力ハイレベル; タンタルコンデンサをVSSに接続 |
| 5,28 | VLSS | アナロググランドピン; 外部的にVSSに接続する必要があります |
| 22 | IREF | 輝度調整用の電流リファレンス; 抵抗をVSSに接続（≤10uA） |
| 24 | VDDIO | I/Oピン用電源; VDDまたは外部ソースに接続 |
| 25 | VDD | コアロジック回路用電源; 外部2.4～2.6VまたはVCIから内部 |
| 26 | VCI | 動作用電源; ≥VDDおよびVDDIO、外部ソースに接続 |
| 27 | VSL | SEG信号の電圧出力ローレベル; 使用しない場合はオープンにしておく |
| - | BS0/BS1 | インターフェース選択ピン; 3線SPI/4線SPI/パラレルモードを切り替えます |
| - | RES# | コントローラとドライバの電源リセット; ローレベルでリセットを有効にします |
| - | D/C# | データ/コマンド制御; ハイ=データ、ロー=コマンド |
|
|
