| MOQ: | 500個 |
| 価格: | $33 / Piece |
| 支払方法: | T/T |
解像度 1920×1080、30 ピン eDP インターフェイス、ストレート コネクタ構造、アンチグレア表面、350 nit の輝度、ノートブックおよび OEM ディスプレイ プロジェクト向けの 65% NTSC 色域。

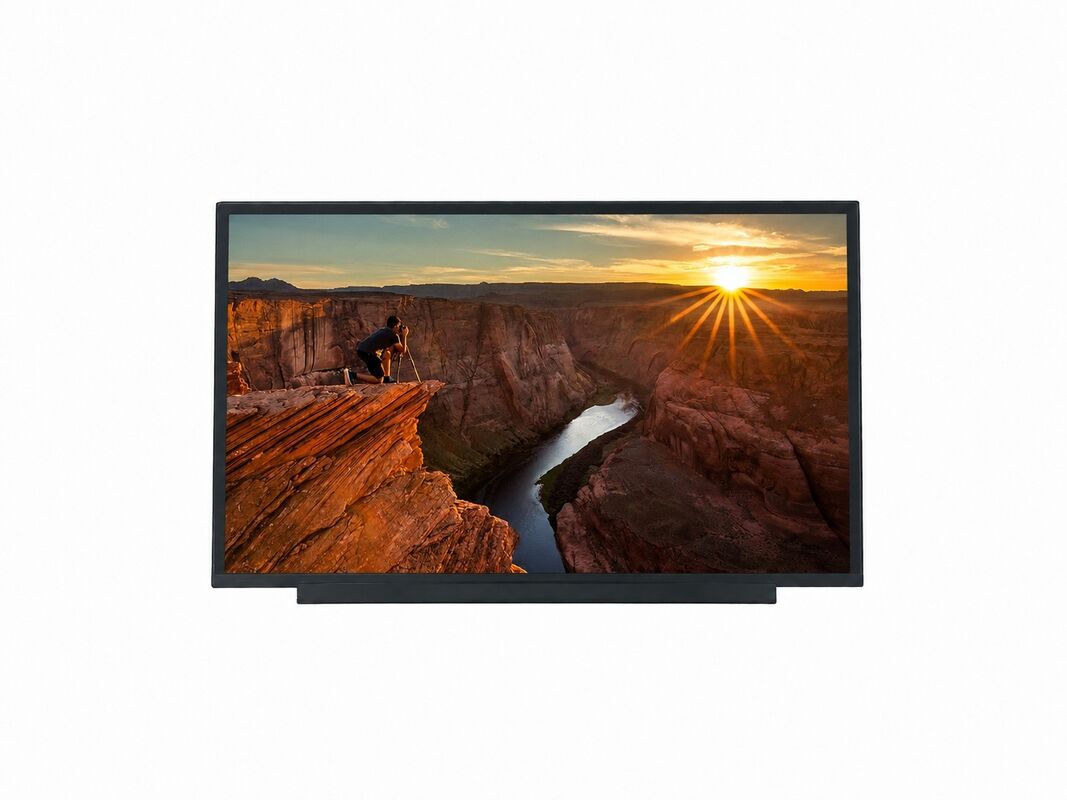

YVO1560VQE-Y1 は、互換性のあるノートブックの画面交換、OEM ノートパソコンのアセンブリ、修理プロジェクト、および LCD スペアパーツの供給に適した 15.6 インチ フル HD TFT LCD モジュールです。解像度 1920×1080、eDP1.2 インターフェイス、ノーマリ ブラック ディスプレイ モード、ストレート コネクタ構造、アンチグレア表面処理、標準輝度 350 cd/m²、および 65% NTSC 標準色域を備えています。
このモデルは主に、互換性のある 15.6 インチ FHD ノートブック アプリケーションを対象としており、メインボードの信号出力と機械構造が適切であれば、選択した組み込み eDP ディスプレイ プロジェクトに対しても評価できます。互換性は、オリジナルのパネル型式、コネクタの種類、ピン定義、コネクタの位置、ストレートコネクタの構造、外形サイズ、厚さ、取り付け方法に基づいて確認する必要があります。
互換性のあるノートブック画面および OEM ディスプレイ アプリケーション向けの 1920×1080 解像度。
互換性のあるノートブックアプリケーション向けの 3.3V 標準ロジック電源を備えた eDP1.2 信号インターフェイス。
モデルマッチング用の I-PEX 20455-030E-76 パネルコネクタを備えた 30 ピン eDP インターフェイス。
特定のノートブックの設置とケーブル配線要件に適合するストレート コネクタと PCB 構造。
標準輝度 350 cd/m²、アンチグレア表面処理により、屋内での鮮明な表示を実現します。
65% NTSC の標準的な色域で、ノートブックのディスプレイ アプリケーション向けに 1670 万色をサポートします。
ストレートコネクタの構造、基板面積、コネクタの位置、外形サイズ、取り付け方向を確認するための完全な背面図。
30 ピン eDP コネクタの位置、PCB エリア、挿入方向、および一致要件を確認するための拡大詳細図。
| モデル | YVO1560VQE-Y1 |
| 表示サイズ | 15.6インチ |
| 解決 | 1920×1080 |
| アクティブエリア | 344.16(H)×193.59(V)mm |
| 外形サイズ（PCBなし） | 350.6(標準) × 205.17(標準) × 3.2 最大 mm |
| PCBを含む外形サイズ | 350.6(標準) × 215.0(標準) × 3.2 最大 mm |
| ピクセルピッチ | 0.1793×0.1793mm |
| 画素配置 | RGB縦ストライプ |
| 輝度 | 300 cd/m² 最小/ 350 cd/m² 標準 |
| コントラスト比 | 1000:1分/ 1200:1 標準 |
| 応答時間 | 20ms（代表値） /25ms以下 |
| 視野角 | 最小85° /89°Typ. |
| 表示色 | 16.7M、6ビット + HFRC |
| 色域 | 65% NTSC 標準 |
| 表示モード | ノーマルブラック |
| 信号インターフェース | eDP1.2 |
| パネルコネクタ | アイペックス 20455-030E-76 |
| 嵌合レセプタクルのリファレンス | 300E30-1010RC-G3 |
| 構造タイプ | ストレートコネクタ構造 |
| 入力電圧 | 3.3V標準 |
| 消費電力 | 最大750mW @モザイクパターン、FV=60Hz |
| 表面処理 | AGアンチグレア |
| 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ |
| RoHS | 互換性がある |
注文前に互換性を確認する必要があります。純正液晶パネルの型番、解像度、コネクタの種類、ピン定義、コネクタの位置、ストレートコネクタの構造、外形サイズ、厚み、取付方法をご確認ください。当社のチームは、元の LCD パネルの部品番号に基づいて、適切な交換モデルのマッチングをお手伝いします。ラップトップ以外のアプリケーションの場合は、メインボードの eDP 信号出力と機械的設置スペースに基づいて互換性も確認する必要があります。
当社は、ラップトップ LCD パネル、TFT LCD モジュール、タッチ スクリーン、Raspberry Pi ディスプレイ、デジタル フォト フレーム、HDMI 互換 LCD ディスプレイ、ドライバー ボード、および関連ディスプレイ製品をサポートしています。
ノートパソコンの LCD プロジェクトの場合、元のパネル番号、画面サイズ、解像度、インターフェイス、コネクタの位置、外形サイズ、輝度、構造タイプ、アプリケーション要件に基づいて、適切なモデルをマッチングするお手伝いをします。
製品は出荷前に、製品の種類に応じて、外観、梱包、コネクタの状態、基本的な表示機能、キー仕様の確認などを検査します。確認されたモデルおよび構造要件に従って、サンプルおよびプロジェクトベースの注文も確認できます。
純正LCDの型番、画面サイズ、解像度、コネクタの種類、コネクタの位置、構造の種類、表裏の鮮明な写真をお送りください。このモデルまたは適切な代替品がお客様の要件を満たすかどうかを確認するお手伝いをいたします。
はい、モデルの確認とプロジェクトのテストのためにサンプル注文が可能です。
オリジナルのパネルのモデル、必要な数量、用途、納入国、および明るさ、インターフェイス、コネクタの位置、ストレート コネクタの構造、パッケージングなどの特別な要件をお知らせください。
はい、在庫状況、モデルの在庫状況、プロジェクトの要件に基づいて、小ロットおよび大量の注文をサポートできます。
はい、元の画面モデルと主要な電気的および機械的仕様に基づいて、適切な LCD モジュール モデルを推奨するお手伝いをいたします。
純正LCDの型番、画面サイズ、解像度、インターフェース、コネクタ位置、構造タイプ、必要数量、用途詳細をお送りください。
私たちのチームは、モデルの互換性、在庫状況、適切な供給オプションの確認をお手伝いします。
|
|
