*10.1인치 디스플레이, 1024×600 WSVGA 해상도
*550 니트 고휘도, 800:1 명암비
*85° 전방향 광시야각 (ALL O'Clock)
*24비트 RGB 병렬 인터페이스, 50핀 FPC
*16.7M 색상, DE/SYNC 모드 선택 가능
*42개 백색 LED 백라이트, 18.6V/140mA 최대
*빠른 20ms 응답 시간
*RoHS 준수, 12개월 보증
|
| 브랜드 이름: | YZY |
| 모델 번호: | YVT1010PKR-S1 |
| MOQ: | 500 |
| 가격: | $11.21-14.01/pieces |
| 지불 조건: | 티/티 |
| 공급 능력: | 10000개 |

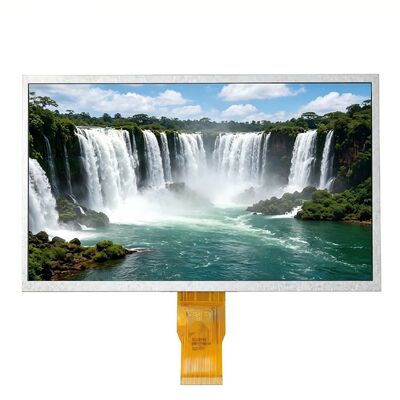

YZY 10.1인치 TFT LCD 모듈 1024×600 RGB 인터페이스 550 니트 800:1 명암비 광시야각 산업용 디스플레이 (YVT1010PKR-S1)
|
YVT1010PKR-S1 — 10.1인치 1024×600 RGB 24비트 TFT LCD 모듈
|
|
|
매개변수
|
값
|
|
고객 모델 번호
|
YVT1010PKR-S1
|
|
모듈 번호 / 부품 번호
|
SH101JGI50-01082-88-05
|
|
LCD 유형
|
a-Si TFT-LCD, 투과형, 노멀 블랙
|
|
디스플레이 크기
|
10.1인치 대각선
|
|
해상도
|
1024 × 600 도트 (1024×RGB×600, WSVGA)
|
|
디스플레이 색상
|
16.7M (24비트 RGB)
|
|
픽셀 구성
|
RGB 수직 스트라이프
|
|
활성 영역 (가로 × 세로)
|
222.72 × 125.28 mm
|
|
외형 치수 (가로 × 세로 × 두께)
|
235.0 × 143.0 × 5.2 mm
|
|
휘도 (일반)
|
550 cd/m² (니트)
|
|
명암비 (일반)
|
800 : 1
|
|
휘도 균일도 (최소/일반)
|
75% / 80%
|
|
시야각 (Cr≥10)
|
85° 전방향 (좌/우/상/하, ALL O'Clock)
|
|
응답 시간 (일반/최대)
|
20 ms / 25 ms (Tr+Tf)
|
|
인터페이스 유형
|
24비트 RGB 병렬 (TTL), 50핀 FPC, DE/SYNC 모드 선택 가능
|
|
터치 지원
|
무(표준 모델 무터치, 맞춤 제작 가능)
|
|
로직 전원 공급 (DVDD)
|
3.3V (일반), 3.0V ~ 3.6V
|
|
아날로그 전원 공급 (AVDD)
|
9.6V (일반), 9.5V ~ 9.7V
|
|
게이트 전압 (VGH/VGL)
|
VGH 18V (일반), VGL -6V (일반)
|
|
VCOM 전압
|
4.2V (일반), 4.0V ~ 4.4V
|
|
백라이트 유형
|
42개 백색 LED (6직렬 × 7병렬)
|
|
백라이트 전압 (최대)
|
18.6V (최대)
|
|
백라이트 전류 (일반)
|
140 mA (스트링당 20mA)
|
|
작동 온도
|
-20°C ~ +70°C
|
|
보관 온도
|
-30°C ~ +80°C
|
|
시야 방향
|
ALL O'Clock (무료, 광시야각)
|
|
드라이버 IC
|
HX8282-A11 + HX8696
|
|
스캔 방향 제어
|
SHLR (좌우 반전) + UPDN (상하 반전)
|
|
디더링 기능
|
지원(DITH 트리거 제어)
|
|
규격 준수
|
RoHS
|
|
자주 묻는 질문 (FAQ)
|
|
Q1: YVT1010PKR-S1 10.1인치 1024×600 TFT LCD 모듈의 리드 타임은 어떻게 되나요?
A: 표준 샘플은 3-5 영업일 이내에 배송됩니다. 대량 주문은 일반적으로 수량 및 맞춤 설정 요구 사항에 따라 15-25 영업일이 소요됩니다. |
|
Q2: 이 10.1인치 TFT LCD 디스플레이의 해상도와 밝기는 어떻게 되나요?
A: 이 YVT1010PKR-S1 모듈은 1024×600 WSVGA 해상도와 550 니트의 일반적인 밝기, 800:1의 명암비 및 85°의 광시야각을 특징으로 하며, 산업 제어, HMI 및 임베디드 디스플레이 애플리케이션을 위한 선명하고 밝은 시각적 경험을 제공합니다. |
|
Q3: 이 10.1인치 TFT LCD 모듈은 어떤 인터페이스를 사용하나요?
A: 이 모듈은 50핀 FPC 커넥터에 24비트 RGB 병렬 (TTL) 인터페이스를 사용하며, MODE 핀을 통해 DE/SYNC 모드를 선택할 수 있습니다. RGB 병렬 출력을 지원하는 대부분의 ARM, MCU 및 임베디드 프로세서와 호환됩니다. |
|
Q4: 이 1024×600 TFT 디스플레이는 터치스크린을 지원하나요?
A: 표준 버전에는 터치 패널이 포함되어 있지 않지만, 요청 시 맞춤형 정전 용량 터치 (CTP) 또는 저항막 터치 (RTP) 옵션을 제공합니다. 터치 지원 버전 및 MOQ에 대한 자세한 내용은 영업팀에 문의하십시오. |
|
Q5: 이 10.1인치 모듈의 백라이트 사양은 어떻게 되나요?
A: 백라이트는 6직렬 × 7병렬 구성으로 배열된 42개의 백색 LED로 구성됩니다. 최대 백라이트 전압은 18.6V이고 일반 전류는 140mA (스트링당 20mA)입니다. 정전류 LED 드라이버를 사용하는 것이 좋습니다. |
|
Q6: 이 모듈에 필요한 전원 공급 장치는 무엇인가요?
A: 이 모듈에는 DVDD 3.3V (디지털), AVDD 9.6V (아날로그), VGH 18V (게이트 ON), VGL -6V (게이트 OFF), VCOM 4.2V가 필요합니다. 모든 전원 레일은 외부에서 공급되어야 합니다. 애플리케이션 회로 안내 및 참조 설계를 제공합니다. |
|
Q7: 이 10.1인치 1024×600 TFT LCD는 어떤 애플리케이션에 적합한가요?
A: 산업용 제어 패널, HMI, 스마트 홈 장치, 의료 장비, POS 단말기, 키오스크, 자판기, IoT 장치, 자동차 디스플레이 및 10.1인치 RGB 인터페이스 디스플레이와 1024×600 해상도 및 550 니트 밝기가 필요한 임베디드 애플리케이션에 이상적입니다. |
|
Q8: 맞춤 제작을 제공하나요? 보증 정책은 어떻게 되나요?
A: 예. 밝기, FPC 케이블 길이 및 모양, 백라이트 전압, 시야 방향, 터치 패널 구성 및 커버 글래스 (AG/AR/AF)를 맞춤 제작할 수 있습니다. 맞춤형 버전에는 MOQ가 적용됩니다. 모든 모듈에는 12개월 보증 및 평생 기술 지원이 제공됩니다. |
