Круглый ЖК-дисплей с диагональю 2,1 дюйма YVT021WV-C01 (480×480, опциональный сенсорный экран)

Описание продукта

YVT021WV-C01представляет собой 2,1-дюймовый круглый ЖК-дисплей, предназначенный для промышленного и потребительского применения. Он имеетРазрешение 480×480,Микросхема драйвера ST7701Sи поддерживаетИнтерфейс RGB + SPI/MIPI. При компактных габаритных размерах71,27×71,27×3,43 мми активная зона53,28×53,28 мм, этот модуль идеально подходит для круговых интеллектуальных устройств. НеобязательныйCST826 емкостный сенсорныйобеспечивает гибкость, в то время какIPS-панельобеспечивает полные углы обзора и яркое качество изображения.

Технический чертеж

ЖК-модуль YVT021WV-C01 работает с диапазоном входного напряжения от 2,5 В до 4,8 В (типичное значение 2,8 В) и максимальным током питания 50 мА, что обеспечивает стабильную мощность при непрерывном использовании. Он оснащен параллельно подключенной светодиодной подсветкой (всего 4 светодиода), которая работает при типичном прямом напряжении 3,2 В и прямом токе 80 мА, обеспечивая достаточную яркость при сохранении энергоэффективности. В модуле используется 40-контактный разъем с шагом 0,5 шага для безопасного и удобного электрического подключения, что упрощает интеграцию в различные схемы устройств.

Определение PIN-кода

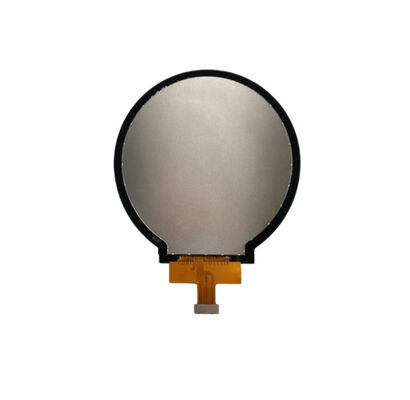

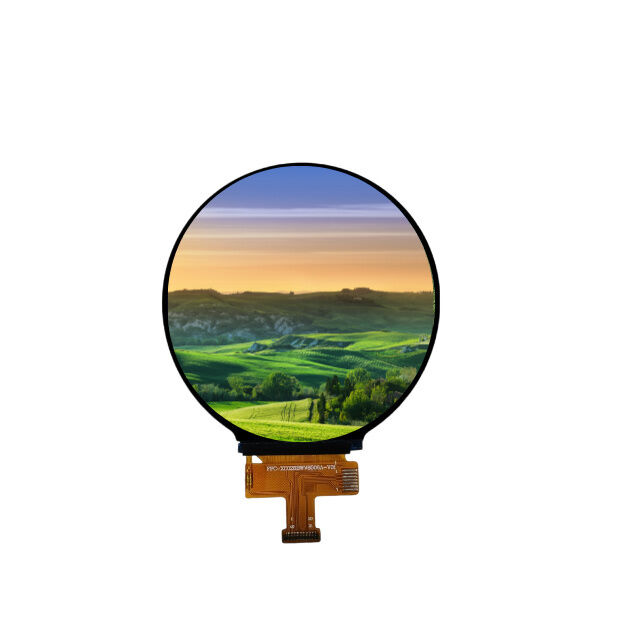

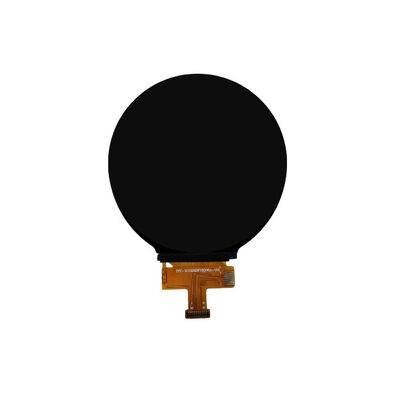

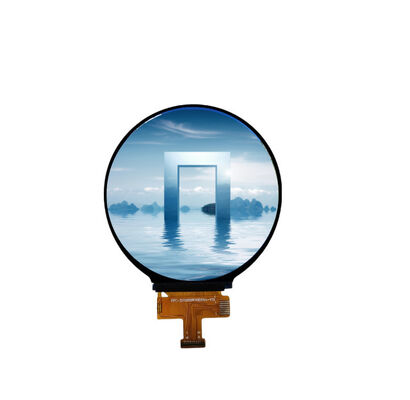

Изображение продукта

YVT021WV-C01 обеспечивает высокую адаптируемость к окружающей среде: диапазон рабочих температур от -20°C до 70°C и диапазон температур хранения от -30°C до 80°C, что подходит для различных рабочих сценариев. Он проходит строгие испытания на надежность, включая 120 часов хранения при высоких температурах (80°C) и низких температурах (-30°C), 120 часов работы при высоких температурах (70°C) и низких температурах (-20°C), а также 10 термических циклов (-20°C ↔ 25°C ↔ 70°C) без функциональных и внешних отклонений. Кроме того, стеклянная панель дисплея модуля и мягкий поляризатор требуют осторожного обращения: избегайте механических ударов, очищайте только изопропиловым или этиловым спиртом и соблюдайте антистатические меры (например, заземление корпуса и инструментов) во время сборки, чтобы предотвратить повреждение.

Параметры настройки

YVT021WV-C01предлагает несколько вариантов настройки для удовлетворения различных потребностей приложений:

• ФПК Дизайн:Гибкая компоновка и тип разъема могут быть настроены в соответствии с системными требованиями.
• Защитное стекло:Размер, толщина, форма и поверхностная печать (логотип, рисунок) могут быть настроены по индивидуальному заказу.
• Яркость:Регулируется в диапазоне 200–1000 нит для использования в помещении или на открытом воздухе.
• Сенсорные параметры:С емкостным сенсорным экраном или без него, доступна индивидуальная микросхема драйвера.
• Обработка поверхности:AF (защита от отпечатков пальцев), AG (антибликовое покрытие) или закаленное стекло для долговечности.
