| MOQ: | 500 штук |
| Цена: | $4.9-5.5/pieces |
| standard packaging: | 12*4*2 |
| Delivery period: | 14-60 дней |
| Метод оплаты: | Т/Т |
| Supply Capacity: | 10000 штук |
Модуль OLED имеет размер экрана 1,54 дюйма и разрешение 128x64.Система с тремя проводами, 4 провода SPI и IIC способы связи могут быть выбраны, иИК драйвера - SSD1309. Содержит три модуля в черном, синем или желто-синем цветах.
Характеристики продукта
Примечание:

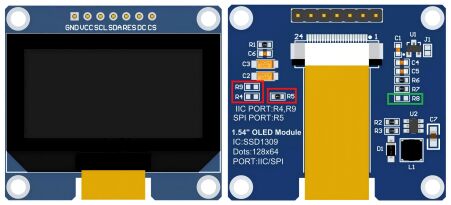

1. Этот модуль поддерживает переключение IIC и 4-проводной интерфейс SPI на режим шины (какизображен в красной коробке на рисунке 2).
A. Используя сопротивление 4,7K для сварки только сопротивлений R5, затем выберите 4-проводной SPIинтерфейс шины (по умолчанию);
B. Используя сопротивление 4,7K для сварки только сопротивлений R4 и R9, затем выберитеинтерфейс шины IIC;
2После переключения режима интерфейсной шины, вам нужно выбрать
соответствующее программное обеспечение и соответствующие проволочные булавки (как показано вРисунок 1) для нормальной работы модуля.описываются следующим образом:
A. выберите интерфейс 4-проводной шины SPI, необходимо использовать все булавки;
B. Для выбора интерфейса шины IIC, только пять пинов GND, VCC, SCL, SDA и resПодключите крепление CS к источнику питания и заземлите.
Для выбора адреса устройства-рабов IIC можно использовать прямую прямую прямую.высокий уровень и 0x78 для низкого уровня;
3. Сплав резистора R8 (как показано в зеленой коробке на рисунке2), затем CS пин делаетНе нужно подключать
важно:
1Следующие номера пин 1 ~ 7 относятся к номеру пин модуля нашегоЕсли вы покупаете голый экран, пожалуйста, обратитеськ определению штифтов спецификации обнаженного экрана, см. проводкув соответствии с типом сигнала вместо прямого следующего.Например: CS находится в 7 футах от нашегоМодуль. Это может быть х-прин на разных размерах обнаженного экрана.Указания указывают, что сигнал CS подключен к пину A5MCU.
2. О напряжении питания VCC: Модуль дисплея OLED может быть подключен к
3.3В или 5В.
![]()
Конфигурация оборудования
Аппаратная схема модуля состоит из четырех частей:Схема, схема увеличения OLED, интерфейс массива штифтов и схема стабилизации напряжения питания.
Круг управления OLED-дисплеем в основном используется для управления OLED-дисплеем, включая чипвыбор, перезагрузка, управление передачей данных и команд, выбор интерфейса.
Круг усиления OLED используется для увеличения входного напряжения на светоизлучающий OLEDнапряжение.
Пиновый интерфейс массива используется для внешнего соединения главного управленияСовет по развитию.
Схема стабилизации напряжения питания используется для стабилизации напряжения 3.3VПо умолчанию OLED-модуль использует 4-проводной режим связи SPI.Он также может выбрать режим связи IIC. Аппаратное обеспечение сконфигурировано с 7 булавками.Используются различные методы связи, а выбранные булавки различны (см.детальное описание интерфейса).
