| Наименование марки: | YZY |
| Номер модели: | YVO1010PKR-S1 |
| MOQ: | 500 |
| Цена: | $9.61-12.61/pieces |
| Условия оплаты: | Т/Т |
| Возможность поставки: | 10000 штук |
YZY 10,1 дюймовый TFT LCD модуль 1024×600 RGB Интерфейс 700 Nits 800:1 Контрастный широкий угол просмотра Промышленный дисплей (YVO1010PKR-S1)
|

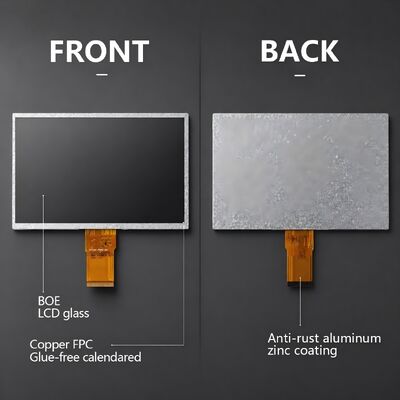

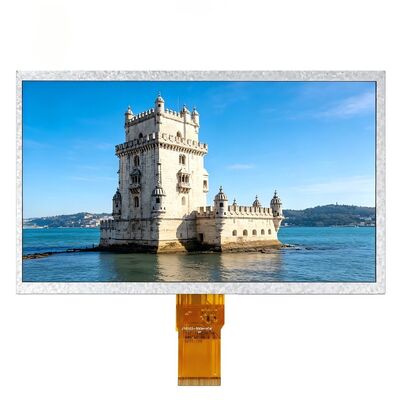

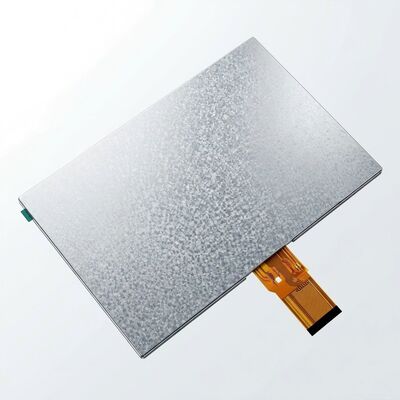

Модуль YVO1010PKR-S1 с 10,1 дюймами 1024×600 TFT
|
|
|
Параметр
|
Стоимость
|
|
Номер модели клиента.
|
YVO1010PKR-S1
|
|
Номер модуля/номер части
|
SH10ZJWS70L-02TGH-10040-03
|
|
Тип ЖК
|
a-Si TFT-LCD, обычно черный, передающий
|
|
Размер дисплея
|
10.1 дюйм по диагонали
|
|
Резолюция
|
1024 × 600 точек (1024 × RGB × 600)
|
|
Отображение цветов
|
16.7M (24-битный RGB)
|
|
Конфигурация пикселей
|
Вертикальная полоса RGB
|
|
Активная площадь (W × H)
|
2220,72 × 125,28 мм
|
|
Размер контура (W × H × T)
|
2350,00 × 143,00 × 4,80 мм
|
|
Яркость (тип.)
|
700 cd/m2 (ниты)
|
|
Контрастный коэффициент (тип.)
|
800: 1
|
|
Однородность свечения (мин./тип.)
|
75% / 80%
|
|
Угол обзора (Cr≥10)
|
85° во всех направлениях (слева/право/вверх/вниз, все часы)
|
|
Время отклика (тип/макс.)
|
20 мс / 25 мс (Tr+Tf)
|
|
Тип интерфейса
|
24-разрядный RGB Parallel (TTL), 50-контактный FPC, режим DE/SYNC выбираемый
|
|
Прикосновение
|
Без сенсорных штифтов (контактная панель по желанию через настройку)
|
|
Логическое питание (DVDD)
|
3.3В (типичный), 3.0В ~ 3.6В
|
|
Аналоговый источник питания (AVDD)
|
9.6V (типичный), 9,5V ~ 9,7V (требуется внешнее питание)
|
|
Напряжение шлюза (VGH/VGL)
|
VGH 19V (тип.), VGL -11V (тип.) (требуется внешнее питание)
|
|
Тип заднего освещения
|
42 шт. Белый светодиод (6-серийный × 7-параллельный)
|
|
Напряжение заднего освещения (макс.)
|
18.6В (максимум)
|
|
Ток заднего освещения (тип.)
|
140 мА (20 мА на струну)
|
|
Операционная температура
|
-20°C ~ +70°C
|
|
Температура хранения
|
-30°C ~ +80°C
|
|
Направление просмотра
|
Весь час (бесплатно, широкий угол просмотра)
|
|
Управление направлением сканирования
|
Поддерживаются штифты SHLR (левый/правый переключатель) и UPDN (вверх/вниз переключатель)
|
|
Соответствие
|
RoHS
|
|
Часто задаваемые вопросы (FAQ)
|
|
Вопрос 1: Сколько времени требуется для создания 10,1-дюймового модуля YVO1010PKR-S1 1024×600 TFT LCD?
A: Стандартные образцы отправляются в течение 3-5 рабочих дней. |
|
Вопрос 2: Каково разрешение и яркость этого 10,1-дюймового TFT LCD-дисплея?
Ответ: Этот модуль YVO1010PKR-S1 имеет разрешение 1024×600 и типичную яркость 700 нит, с контрастным соотношением 800:1 и широким углом обзора 85°,предоставление четких и ярких визуальных эффектов для промышленного управления, HMI и встроенных дисплеев. |
|
Вопрос 3: Какой интерфейс использует этот 10,1-дюймовый модуль TFT LCD?
A: Этот модуль использует стандартный 24-битный параллельный интерфейс RGB на 50-контактном FPC-коннекторе. Он поддерживает как режим DE, так и режим SYNC (выбирается через PIN MODE),и включает штифты SHLR/UPDN для управления горизонтальным/вертикальным направлением сканирования. Совместим с большинством процессоров ARM, STM32 и встроенных процессоров с RGB выходом. |
|
Вопрос 4: Поддерживает ли этот 1024×600 TFT дисплей сенсорный экран?
О: Стандартная версия не включает сенсорные наконечники на FPC. Тем не менее, емкостная или резистивная сенсорная панель может быть добавлена в качестве индивидуальной опции.Пожалуйста, свяжитесь с нашей командой по продажам для интеграции с помощью сенсорных устройств и индивидуальных опций FPC. |
|
Вопрос 5: Каковы спецификации подсветки для этого 10,1-дюймового модуля?
Ответ: Заднее освещение состоит из 42 белых светодиодов, расположенных в 6-серийной × 7-параллельной конфигурации. Максимальное напряжение заднего освещения составляет 18,6 В и типичный ток составляет 140 мА (20 мА на струю).Рекомендуется дирижер с постоянным током. |
|
Вопрос 6: Какие источники питания необходимы для этого модуля?
Ответ: Этот модуль требует внешних источников питания: DVDD 3.3V (цифровой), AVDD 9.6V (аналоговый), VGH 19V (gate ON) и VGL -11V (gate OFF).Так что ваша система должна обеспечить ихМы предоставляем руководство по схемам применения и справочные конструкции. |
|
Вопрос 7: Для каких применений подойдет этот 10,1 дюймовый 1024×600 TFT LCD?
Ответ: Идеально подходит для промышленных панелей управления, HMI, умных домашних устройств, медицинского оборудования, автомобильных дисплеев, POS-терминалов, киосков, IoT-устройств и встроенных приложений, требующих большого 10.1-дюймовый RGB дисплей интерфейса с разрешением 1024×600 и яркостью 700 нит. |
|
Q8: Предлагаете ли вы настройку и какова гарантия?
О: Да. Мы поддерживаем индивидуальную яркость, длину и форму кабеля FPC, напряжение подсветки, направление просмотра, интеграцию сенсорной панели и стекло покрытия (AG / AR / AF).Все модули поставляются с 12-месячной гарантией и пожизненной поддержкой. |
