Módulo OLED YOK154MGI-Q1 de 1.54 pulgadas con pantalla SSD1309 y resolución de 128x64, interfaz IIC para plataformas STM32, C51, Arduino, Raspberry Pi y MSP430

MOQ:	500 piezas
Precio:	$4.9-5.5/pieces
Standard Packaging:	1242
Delivery Period:	14-60 días
Forma De Pago:	T/T
Supply Capacity:	10000 piezas

Información detallada

Descripción de producto

Calificaciones y Reseñas

Información detallada

Lugar de origen

Cantón, China

Nombre de la marca

Certificación

CE, ROHS

Número de modelo

YOK154MGI-Q1（MC154GX）

Descripción de producto

Módulo OLED YOK154MGI-Q1 de 1.54 pulgadas SSD1309 con resolución de 128x64 Interfaz IIC para plataformas STM32, C51, Arduino, Raspberry Pi y MSP430

El módulo OLED tiene un tamaño de pantalla de 1.54" y una resolución de 128x64 para blanco y negro o azul y negro. Adopta el modo de comunicación IIC y el IC controlador interno

es SSD1309.

Características del producto

Pantalla OLED de 1.54 pulgadas con visualización en color blanco y negro o azul y negro
Resolución de 128x64 para una visualización clara y alto contraste
Gran ángulo de visión: superior a 160° (una pantalla con el mayor ángulo de visión en la pantalla)
Amplio suministro de voltaje (3V~5V), compatible con niveles lógicos de 3.3V y 5V, no se requiere chip de cambio de nivel
Con bus IIC, solo se necesitan unos pocos IO para iluminar la pantalla
Consumo de energía ultra bajo: la pantalla normal es solo 0.06W (muy por debajo de la pantalla TFT)
Estándares de proceso de grado militar, trabajo estable a largo plazo
Proporciona un rico programa de ejemplo para las plataformas STM32, C51, Arduino, Raspberry Pi y MSP430
Proporciona soporte técnico del controlador subyacente

Parámetros del producto

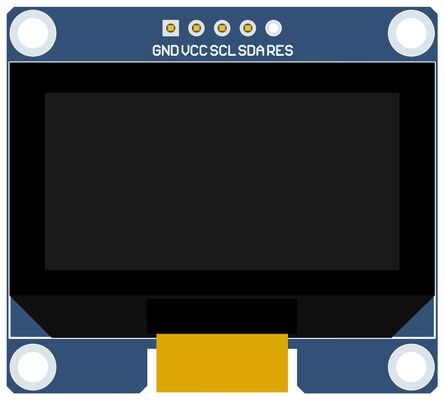

Imágenes del producto

NOTA:

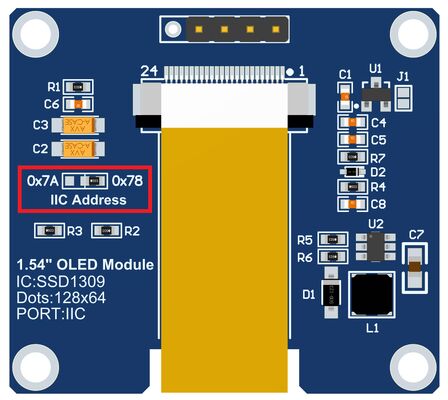

1. Este módulo admite el cambio de dirección del dispositivo esclavo IIC (mostrado en el cuadro rojo en la Imagen 2), de la siguiente manera:

A. Soldar la resistencia del lado 0x78, desconectar el lado 0x7A, luego seleccionar ladirección esclava 0x78 (predeterminada);

B. Soldar la resistencia del lado 0x7A, desconectar el lado 0x78, luego seleccionar ladirección esclava 0x7A;

2. El hardware cambia la IIC de la dirección establecida, y el software también debe modificarse en consecuencia. Para el método de modificación específico, consulte las siguientes instrucciones de modificación de la dirección del dispositivo esclavo IIC.

Módulo OLED YOK154MGI-Q1 de 1.54 pulgadas con pantalla SSD1309 y resolución de 128x64, interfaz IIC para plataformas STM32, C51, Arduino, Raspberry Pi y MSP430 2

Configuración de hardware

El circuito de hardware de este módulo se compone de cinco partes: circuito de control de pantalla OLED, circuito de elevación OLED, circuito de selección de dirección de dispositivo esclavo IIC, interfaz de matriz de pines y circuito de estabilización de voltaje de suministro.

El circuito de control de pantalla OLED se utiliza principalmente para controlar la pantalla OLED, incluyendo la selección del chip, el reinicio, el control de transmisión de datos y comandos.

El circuito de control de selección de dirección esclava IIC se utiliza para seleccionar diferentes direcciones esclavas.

El circuito de elevación OLED se utiliza para elevar un voltaje de entrada a un voltaje de emisión de luz OLED.La interfaz de matriz de pines se utiliza para la conexión externa de la placa de desarrollo de control principal.

El circuito de estabilización de voltaje de suministro se utiliza para el suministro de energía de estabilización de voltaje de 3.3V.El módulo OLED adopta el modo de comunicación IIC, y el hardware está configurado

con dos pines: SCL (pin de datos IIC) y SDA (pin de reloj IIC). La transmisión de datos IIC puede completarse controlando estos dos pines de acuerdo con el tiempo de trabajo IIC.
