Parámetros Básicos Clave

• Número de Modelo: YT1010C1I-Q2
• Tamaño: 10.1 Pulgadas en diagonal
• Estructura: G+G (vidrio de cubierta de 1.1 mm + vidrio sensor de 0.7 mm)
• IC Táctil: GT9271
• Interfaz: IIC / I2C
• Puntos Táctiles: multitáctil de 10 puntos
• Dureza Superficial: >6H
• Transmitancia de Luz: ≥86%

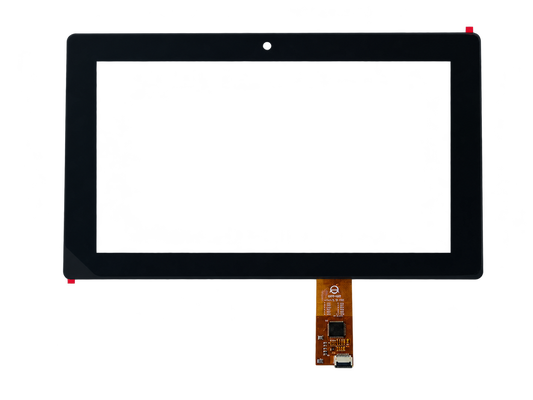

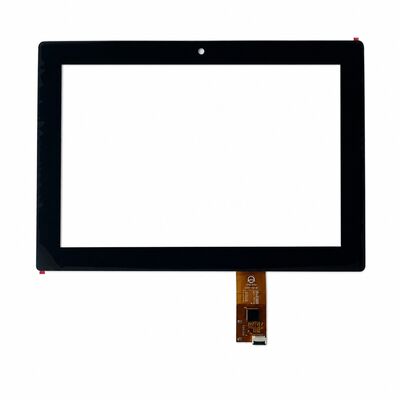

Vista Frontal del Panel Táctil

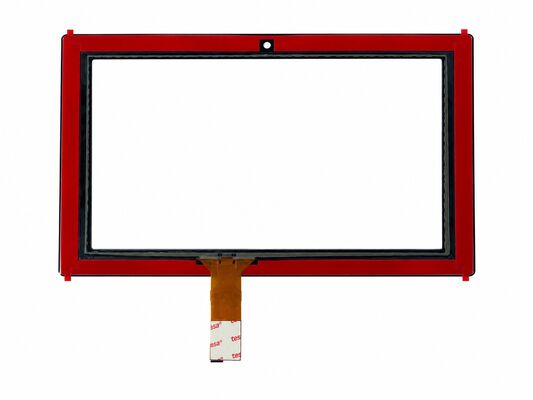

Vista Trasera del Panel Táctil

El panel táctil YT1010C1I-Q2 consta de una capa de vidrio de cubierta templado, una capa de vidrio sensor, un cable flexible FPC y un refuerzo de lámina de acero. El marco de serigrafía negra en el vidrio de cubierta puede bloquear la luz parásita. El lado posterior está pegado con adhesivo acrílico de doble cara de espuma para fijación de montaje.

Área táctil activa: 219.5 × 137.5 mm, área de visualización: 218.5 × 136.5 mm, canal de detección XY: 32 × 20. Las dimensiones generales del contorno siguen el dibujo de ingeniería confirmado por el cliente.

Para el YT1010C1I-Q2, el cable flexible FPC integra el IC táctil y el cableado de señal, adoptando el protocolo de comunicación estándar I2C. Conecte VDD, GND, SDA, SCK a su placa de control principal para realizar la lectura de la señal táctil. No tire, doble ni retuerza el cable FPC con fuerza, ya que esto causará un circuito abierto o una función táctil inestable.

• Voltaje de funcionamiento: 2.8V-3.3V (I2C), 4.8V-5.2V (USB)
• Entrada táctil: dedo o bolígrafo conductivo, diámetro táctil efectivo ≥9mm
• Soporte para longitud y posición de FPC personalizadas según las necesidades del proyecto

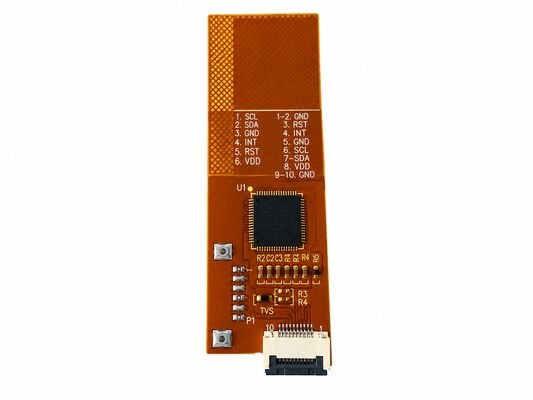

Primer plano del cable flexible FPC

Estructura de Doble Vidrio G+G
Alta resistencia mecánica, vidrio de cubierta templado resistente a arañazos, larga vida útil para entornos industriales.

IC Táctil Maduro GT9271
Fuerte capacidad antiinterferencias, informe táctil estable, compatible con múltiples sistemas operativos.

Interfaz I2C Estándar
Cableado periférico simple, bajo consumo de energía, fácil integración para soluciones de placa base del cliente.

Multitáctil de 10 Puntos
Soporta operación de gestos multitáctiles, experiencia táctil receptiva y fluida.

Rendimiento Óptico Superior
Transmitancia ≥86%, neblina ≤5%, coincide con la pantalla LCD para una visualización clara.

Adaptación a Amplia Temperatura
Operación de -10℃~60℃, almacenamiento de -20℃~70℃, se adapta a entornos complejos en el sitio.

Precauciones de Montaje y Manipulación

• Use cubiertas para dedos o guantes para evitar huellas dactilares y manchas.
• Prohibido tirar, doblar o torcer el cable FPC con fuerza.
• Evite presión fuerte e impactos agudos para prevenir grietas en el vidrio.
• Tome medidas antiestáticas ESD durante el montaje.
• No apile varios paneles táctiles juntos.
• Almacenar en un ambiente de 23℃±2℃, 60%±5% HR, evite la luz solar y sustancias corrosivas.

Empaque y Soporte de Servicio

• Bolsa antiestática + cartón con protección a prueba de golpes de tablero KT.
• Evite la luz solar directa, altas temperaturas y humedad durante el transporte.
• Soporte para pruebas de muestras y suministro de producción en volumen masivo.
• Acepte requisitos personalizados de contorno, posición de FPC y lente de cubierta.
• Proporcione soporte técnico para la integración y depuración del producto.
