5 inch RGB interface LCD driver board met 5V DC Type C input HDMI signaalinvoer

Producten

5 inch RGB interface LCD driver board met 5V DC Type C input HDMI signaalinvoer

MOQ:	600
Prijs:	7.86-9.58/pc
Standard Packaging:	30pcs/box
Delivery Period:	14-30 dagen
Betalingswijze:	, T/T, D/P, D/A, Western Union
Supply Capacity:	5000/maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

Certificering

RoHS/CE/CB

Modelnummer

YB050WVR-P01

Document

Markeren:

RGB interface LCD driver board

5 inch LCD driver board

Type C HDMI LCD driver board

Productomschrijving

5-inch RGB-interface LCD-driverbord met 5V DC Type-C Input Hd-MI Signal Input

Resolutie 800*480 -20°C tot 70°C RGB 40 PINHoge compatibiliteit ((Windows, Android, Raspberry Pi)

Productkenmerken

De YB050WVR-P01 is een 5-inch LCD monitor driver board van Shenzhen Yingzhanying Technology Co., Ltd, ondersteunt 800×480 resolutie.Het beschikt over HDMI-signaalinvoer (via CN1-interface) en multi-point capacitieve touch met J4 6Pin FPC touch interface en J5 Type-C USB voor touch signaal transmissie. Aangedreven door DC 5V (via J8608 Type-C connector) en uitgerust met een J8609 0,5 mm 40 pin RGB display interface voor een stabiele beelduitgang, heeft het een standby stroomverbruik van < 0,2 W,combinatie van bruikbaarheid en efficiëntie in een compacte oplossing.

Merknaam	YZY Bestuurdersbord	Plaats van oorsprong	Guangdong, China
Type	5-inch RGB-interface LCD-driverbord	Artikel nr.	Voor de toepassing van deze richtlijn geldt dat:
Interface	HDMI+RGB	Uitleg van de afmetingen	120.7*97 mm
Operatieve temp.	-20 ~ +70 °C	Aanraking	Meerdere punten capacitieve aanraking (J4 FPC-6Pin)
Opbergtemperatuur	-40 ~ +85 °C	Uitbreiden	Toegang tot het systeem
Hoogtepunt	Kleine RGB 40PIN industriële besturingsspecificatie High Compatibility Driver Board

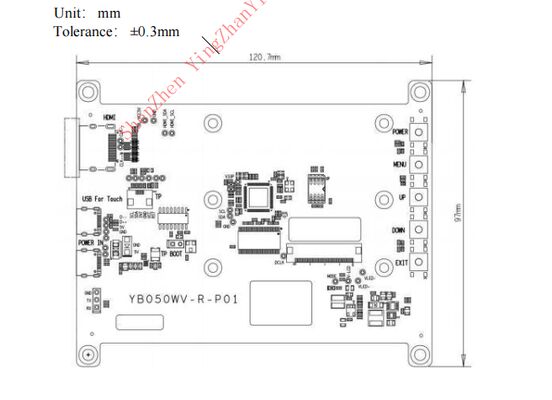

Technische teken

5 inch RGB interface LCD driver board met 5V DC Type C input HDMI signaalinvoer 0

LCD-scherm RGB Interface PIN-definitie

PIN-code	Signaal	Beschrijving
1	VLED+	Vermogen voor LED-achterlicht (anode)
2	VLED-	Vermogen voor LED-achterlicht (katode)
3	GND	Power Ground
4	VDD	Vermogen voor paneel
5	R0	Rood (LSB)
6	R1	Rode gegevens
7	R2	Rode gegevens
8	R3	Rode gegevens
9	R4	Rode gegevens
10	R5	Rode gegevens
11	R6	Rode gegevens
12	R7	Rood (MSB)
13	G0	Groene gegevens (LSB)
14	G1	Groene gegevens
15	G2	Groene gegevens
16	G3	Groene gegevens
17	G4	Groene gegevens
18	G5	Groene gegevens
19	G6	Groene gegevens
20	G7	Groene gegevens (MSB)
21	B0	Bule-gegevens (LSB)
22	B1	Bule gegevens
23	B2	Bule gegevens
24	B3	Bule gegevens
25	B4	Bule gegevens
26	B5	Bule gegevens
27	B6	Bule gegevens
28	B7	Bule-gegevens (MSB)
29	GND	Power Ground
30	DCLK	Rode gegevens
31	Modus	DE/SYNC-modus geselecteerd
32	HSYNC	HORIZONTALE SYNC
33	VSYNC	Verticale sync
34	DEN	DATA-ENABLE
35	NC
36	GND	Power Ground
37	NC
38	NC
39	NC
40	NC

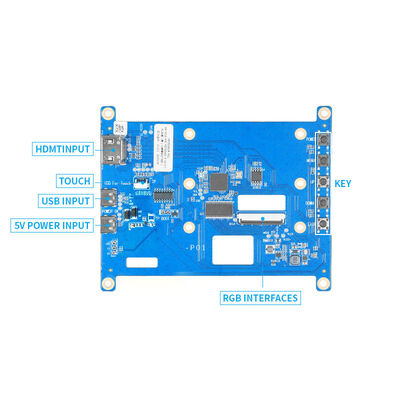

Productfoto

De YB050WVR-P01 van Shenzhen Yingzhanying Technology is een compact 5 inch LCD stuurbord dat 800×480 resolutie ondersteunt, met HDMI-invoer, LVDS-displayuitgang, multi-point capacitive touch,5V stroomvoorziening, audioguitvoer (koptelefoon + dubbele luidsprekers) en laag standby vermogen, ideaal voor efficiënte 5-inch LCD-displaytoepassingen.

5 inch RGB interface LCD driver board met 5V DC Type C input HDMI signaalinvoer 1

Aanpassingsopties

De...RGB/HDMI Driver Boardbiedt meerdere aanpassingsmogelijkheden om aan verschillende toepassingsvereisten te voldoen:

Logo & zijdedruk: Aangepaste merken en markeringen op het bord.

Bestuursstructuur: De grootte, afmetingen en de indeling van de interface kunnen worden aangepast aan uw systeem.

Interface-definitie en hoeveelheid: Interfaces kunnen worden gewijzigd of toegevoegd, zoals het opnemen van VGA- of andere connectoren.

Resolutie en prestaties: Meer resoluties en frameraten kunnen worden bereikt door een geschikte bestuurder IC te selecteren.

Markeringen:

lcd bestuurdersraad,

HDMI Controller Driver Board,

LCD Monitor Driver Board
