| MOQ: | 600 |
| 価格: | 7.86-9.58/pc |
| standard packaging: | 30pcs/box |
| Delivery period: | 14-30日 |
| 支払方法: | 、T/T、D/P、D/A、Western Union |
| Supply Capacity: | 5000/月 |
| ブランド名 | YZYドライバーボード |
原産地
|
中国、広東省 |
| タイプ | 5インチRGBインターフェースLCDドライバーボード | 商品番号 | YB050WVR-P01 |

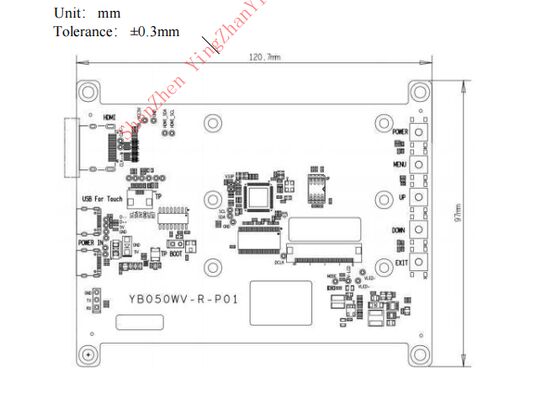

| インターフェース | HDMI+RGB | 外形寸法 | 120.7*97 mm |
|---|---|---|---|
| 動作温度 | -20～+70℃ | タッチ | マルチポイント静電容量方式タッチ（J4 FPC-6Pin） |
| 保管温度 | -40～+85℃ | 拡張 | ボタンパネルスピーカー |
| ハイライト | 小型RGB 40PIN産業用制御仕様高互換性ドライバーボード | ||
| ピン | 信号 | 説明 |
|---|---|---|
| 1 | VLED+ | LEDバックライト用電源（アノード） |
| 2 | VLED- | LEDバックライト用電源（カソード） |
| 3 | GND | 電源グランド |
| 4 | VDD | パネル用電源 |
| 5 | R0 | 赤データ（LSB） |
| 6 | R1 | 赤データ |
| 7 | R2 | 赤データ |
| 8 | R3 | 赤データ |
| 9 | R4 | 赤データ |
| 10 | R5 | 赤データ |
| 11 | R6 | 赤データ |
| 12 | R7 | 赤データ（MSB） |
| 13 | G0 | 緑データ（LSB） |
| 14 | G1 | 緑データ |
| 15 | G2 | 緑データ |
| 16 | G3 | 緑データ |
| 17 | G4 | 緑データ |
| 18 | G5 | 緑データ |
| 19 | G6 | 緑データ |
| 20 | G7 | 緑データ（MSB） |
| 21 | B0 | 青データ（LSB） |
| 22 | B1 | 青データ |
| 23 | B2 | 青データ |
| 24 | B3 | 青データ |
| 25 | B4 | 青データ |
| 26 | B5 | 青データ |
| 27 | B6 | 青データ |
| 28 | B7 | 青データ（MSB） |
| 29 | GND | 電源グランド |
| 30 | DCLK | 赤データ |
| 31 | MODE | DE/SYNCモード選択 |
| 32 | HSYNC | 水平同期 |
| 33 | VSYNC | 垂直同期 |
| 34 | DEN | データ有効化 |
| 35 | NC | |
| 36 | GND | 電源グランド |
| 37 | NC | |
| 38 | NC | |
| 39 | NC | |
| 40 | NC |

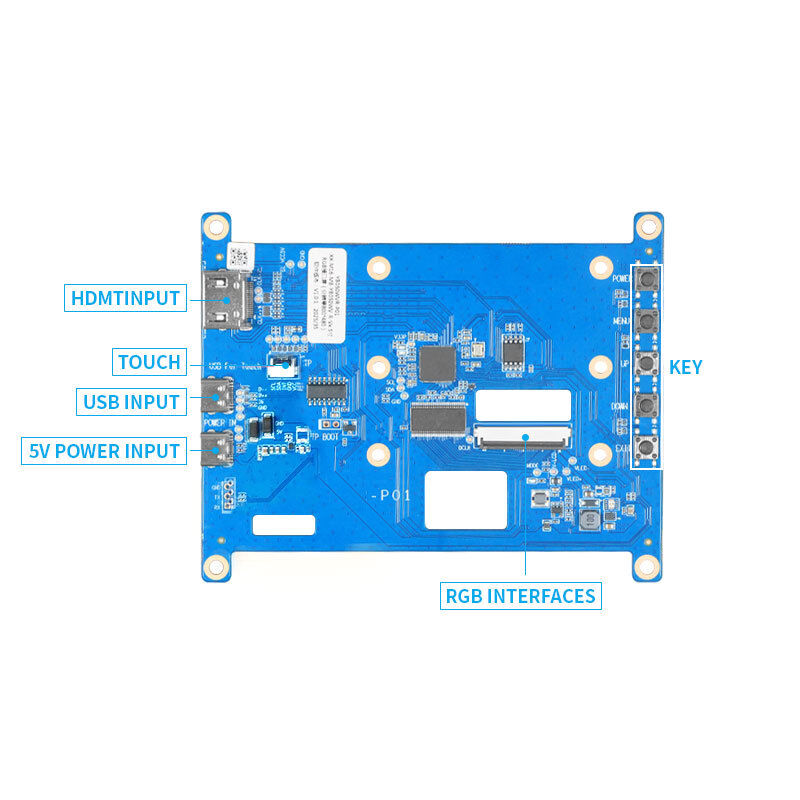

Shenzhen YingzhanyingのYB050WVR-P01は、800×480解像度をサポートするコンパクトな5インチLCDドライバーボードで、HDMI入力、LVDSディスプレイ出力、マルチポイント静電容量方式タッチ、5V電源、オーディオ出力（ヘッドホン+デュアルスピーカー）、低スタンバイ電力を備えており、効率的な5インチLCDディスプレイアプリケーションに最適です。
カスタマイズオプション
このRGB/HDMIドライバーボードは、さまざまなアプリケーション要件を満たすために複数のカスタマイズオプションを提供しています。
ロゴとシルク印刷: ボードへのカスタムブランディングとマーキング。
ボード構造: サイズ、寸法、インターフェースレイアウトは、システムに合わせて調整できます。
インターフェース定義と数量: VGAやその他のコネクタなど、インターフェースを変更または追加できます。
解像度とパフォーマンス: 適切なドライバーICを選択することで、より高い解像度とフレームレートを実現できます。
|
|
