| MOQ: | 500 |
| 価格: | 10.06-13.65/pc |
| standard packaging: | 30pcs/box |
| Delivery period: | 14-30日 |
| 支払方法: | 、T/T、D/P、D/A、Western Union |
| Supply Capacity: | 5000/月 |
| ブランド名 | YZY ドライバーボード |
産地
|
広東,中国 |
| タイプ | HDMIからMIPIインターフェイス LCDドライバーボード | 商品番号 | H2M8118_V20 |

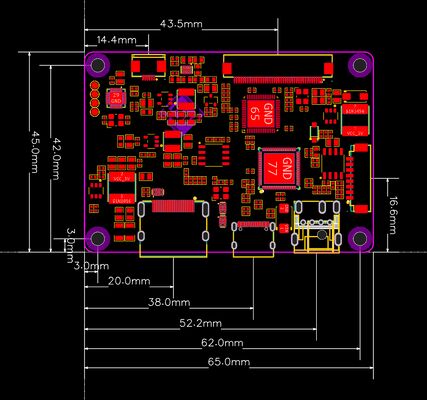

| インターフェース | HDMI+MIPI | 図面 の 寸法 | 65mm*45mm |
|---|---|---|---|
| オペレーティングテンパー | 0~+40 °C | 貯蔵温度 | -10~+50°C |
| ハイライト | MIPI インターフェイス LCD ドライバーボード最小解像度は 480*480,最大解像度は 1200*1920 です. | ||
| PIN番号 | シグナル | 記述 |
|---|---|---|
| 1〜2 | LED+ | 背光灯条正极 |
| 3〜4 | V5N ((VNQ) | +5N ((VNQ) |
| 5〜7 | V5N ((VNQ) | -5N ((VNQ) |
| 8 | NC | |
| 9から10 | LED | 背光灯条负极 背光灯条负极 背光灯条负极 背光灯条负极 背光灯条负极 背光灯条负极 背光灯条负极 |
| 11 | GND | 地面 |
| 12〜15 | NC | |
| 16 | GND | 地面 |
| 17-18 年 | NC | |
| 19 | GND | 地面 |
| 20 | MPLDP | 陽性MIPI差分データ 3 |
| 21 | MPLDN | 負のMIPI差分データ 3 |
| 22 | GND | 地面 |
| 23 | MPLDP | 陽性MIPI差分データ 2 |
| 24 | MPLDN | 負のMIPI差分データ 2 |
| 25 | GND | 地面 |
| 26 | MPLDP | ポジティブなMIPI差分時計 |
| 27 | MPLDN | 負のMIPI差分クロック |
| 28 | GND | 地面 |
| 29 | MPLDP | 陽性MIPI差分データ 1 |
| 30 | MPLDN | 負のMIPI差分データ 1 |
| 31 | GND | 地面 |
| 32 | MPLDP | 陽性MIPI差分データ 0 |
| 33 | MPLDN | 負のMIPI差分データ 0 |
| 34 | GND | 地面 |
| 35 | NC | |
| 36 | NC | |
| 37 | リセット | パネルリセットピン |
| 38 | GND | 地面 |
| 39 | VDD | 電源 (3.3V/3.3VL,默认3.3V) |
| 40 | NC |

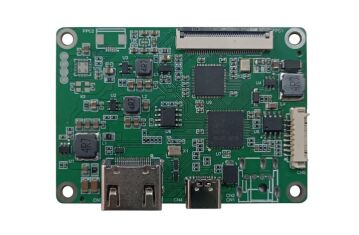

シェンzhen Yingzhanying TechnologyのH2M8118_V2.0は,HDMI 1.4入力 (CN3),MIPI DSI出力 (FPC1,0.5mm-40Pin,1~4レーンまで1.) を搭載した多機能LCDモニタードライバーボードである.5Gb/s/lane) と IIC タッチインターフェース (FPC2), GT911/CST830/FT6336をサポートする). MIPI画面 (480×480から1200×1920) で動作し,バックライト (最大180mA),コントラスト,色温のCN5キー調整を可能にする.2つの電源オプション (12V CN1)0°C~+40°Cで動作し,LCDアプリケーションのための実用的なソリューションです.
ほらMIPI/HDMIドライバーボード様々なアプリケーションの要件を満たすために複数のカスタマイズオプションを提供しています:
ロゴとシルク印刷: 板にカスタムブランドとマーク.
理事会構造: サイズ,寸法,インターフェースのレイアウトは,あなたのシステムに合うように調整できます.
インターフェースの定義と量: VGA や他のコネクタを含むようなインターフェースを修正したり追加したりできます.
解像度とパフォーマンス: 適切なドライバICを選択することで,より高い解像度とフレームレートを達成できます.
|
|
