1.54 inch E papier display 200×200 Resolutie 24pin Ultra Low Power E Ink Display

Producten

1.54 inch E papier display 200×200 Resolutie 24pin Ultra Low Power E Ink Display

MOQ:	600
Prijs:	1.95-4.79/pc
Standard Packaging:	35 stuks/doos
Delivery Period:	14-30 dagen
Betalingswijze:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Detailinformatie

Productomschrijving

Beoordelingen & Recensies

Detailinformatie

Plaats van herkomst

Guangdong, China

Merknaam

Certificering

RoHS/CE/CB

Modelnummer

YE0154A206

Document

Markeren:

1.54 inch E papier display

E Papieren scherm 200×200

Ultra Low Power E Ink Display

Productomschrijving

1.54 inch E-papier Display 200×200 Resolutie 24pin Ultra-Low Power W/B 2-Kleur E-Ink Screen ((Model: YE0154A206)

Productkenmerken

◊ 200×200 pixels vierkant display (188 DPI, pixel pitch 0,135×0,135mm)

◊Zwart/wit (B/W) 2-kleurige volledige weergave mogelijkheden

◊Hoog contrast (typisch 10:1) en hoge reflectie van wit (30~35%)

◊Pure reflecterende modus & ultrabreed kijkhoek

◊Ultra laag stroomverbruik (≤3μA diep slaap, maximaal 10mA updatevermogen)

◊Bi-stabiel display en commercieel temperatuurbereik (0~50°C)

◊Hardcoated anti-glare oppervlak & on-chip display RAM

◊3-draad/4-draad SPI + I2C-temperatuursensorinterface (interne/externe)

◊On-chip booster/regulator en ROHS2.0+REACH-conform

De YE0154A206 is een Active Matrix Electrophoretic Display (AMEPD) geoptimaliseerd voor ultra-compacte, high-definition scenario's.00 mm) met 200×200 vierkante pixels (0.135mm pitch, 188 DPI), ondersteunt zwart/wit 2-kleur display  ideaal voor heldere, contrasterende informatie presentatie.,met een ultradunne contour (37,32 × 31,80 × 0,95 mm zonder maskeringsfilm) en een lichtgewicht ontwerp (2,1 ± 0,2 g),het past naadloos in miniaturiseerde apparaten zoals micro-elektronica-shelflabelsHet harde anti-glansoppervlak en de zuivere reflecterende modus elimineren glans onder sterk licht.Terwijl bi-stabiele technologie zorgt voor een zeer laag stroomverbruik, wordt tijdens schermupdates alleen stroom getrokken..

Type	E-papier	Schermhernieuwingsmethode	Volledige vernieuwing
Resolutie	200 × 200 (188 DPI)	Plaats van oorsprong	Shenzhen, China
Merknaam	Yingzhanying-technologie	Uitleg van de afmetingen	37.32(H) × 31.80(V) × 0.95(D) mm
Tipe leverancier	Allemaal (IPS)	Actief gebied	27.00(H) × 27.00(V) mm
Interface	3-draad/4-draad SPI (BS pin selecteerbaar), I2C (temperatuur sensor)	Bestuurder IC	SSD1681
MOQ	50 stuks	Werktemperatuur	0~50°C
Type aansluiting	24-pin 0,5 mm ZIF Socket	Bergingstemperatuur	-25°C tot 60°C
Kleuren	Zwart/wit
Energieverbruik	Update: ≤10mA (25°C); diepe slaap: ≤3μA

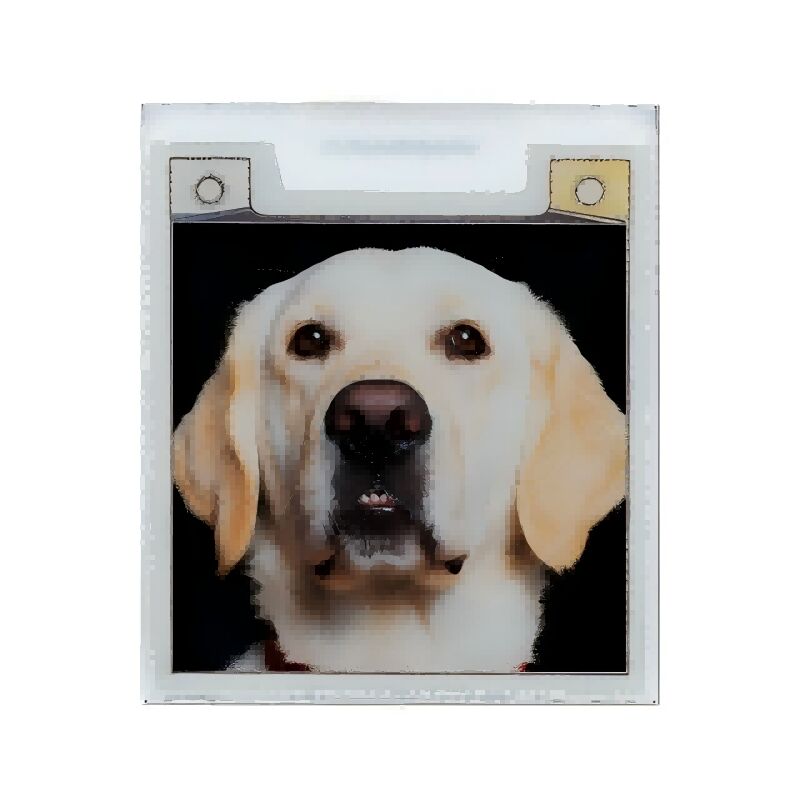

Productfoto

De YE0154A206 is uitstekend in ultracompacte high-definition-scenario's met zijn 188 DPI vierkant scherm en het hoge contrast van 2 kleuren.waardoor het perfect is voor micro-elektronisch reklabelsDe vierkante pixels (0,135×0,135mm) zorgen voor scherpe tekst en streepjescodes, zelfs 6pt lettertypen blijven leesbaar.Het harde anti-glare-oppervlak voorkomt dat het licht rechtstreeks door het zonlicht glinstertMet een ultradun (0,95 mm) en licht (2,1 g) ontwerp past het in ruimtebeperkte apparaten zoals slimme badges,Terwijl het ultralage stroomverbruik (≤3μA deep sleep) meer dan 12 maanden batterijduur mogelijk maakt voor dagelijks bijgewerkte toepassingen.

De YE0154A206 heeft verschillende toepassingen in de industrie. In de detailhandel dient het als micro-elektronische reklabels voor kleine producten (bijv. cosmetica, sieraden),gebruik van zwart-wit met een hoog contrast om de productnamen weer te gevenIn de logistieke sector functioneert het als mini-cargo-tags.het weergeven van vrachtbrieven en vervoersstatusIn slimme wearables past de compacte maat in fitness-trackers of slimme badges, die stappen, hartslag of identificatie-informatie weergeven.In industriële controle, het fungeert als kleine statusmonitors, die de staat van normaal (witte achtergrond met zwarte tekst) en fout (zwart achtergrond met witte tekst) aangeven.0+REACH-naleving en strenge betrouwbaarheidstests, voldoet aan de wereldwijde eisen op het gebied van milieu en betrouwbaarheid.

Belangrijkste voordelen

◊ Hoogwaardig vierkantscherm: scherpe details, veelzijdige lay-outs

De YE0154A206 heeft een resolutie van 200×200 vierkante pixels (188 DPI) met 0,135 mm vierkante pixels, die scherpe tekst, streepjescodes en afbeeldingen levert. Ideaal voor het weergeven van dichte informatie in compacte ruimtes.De twee-kleurige prestaties zijn uitstekend.: witte toestand L*≥67, zwarte toestand L*≤18, met een hoge reflectie van wit (30~35%) en een contrastverhouding (typisch 10:1) die een duidelijk zicht in slecht licht garanderen.De zuiver reflecterende modus bespaart energie door achtergrondverlichting te elimineren, terwijl het harde anti-glansoppervlak de glans onder direct zonlicht vermindert, waardoor de leesbaarheid in buiten-/helder binnenomgevingen behouden blijft.er is geen helderheidsverschuiving in welke richting dan ook, ondersteunt het bekijken van meerdere personen voor gedeelde apparaten.

◊ Ultralaag vermogen: lange levensduur van de batterij, energiezuinigheid

De module wordt aangedreven door bi-stabiele technologie en verbruikt alleen stroom tijdens updates (maximaal 10mA bij 25°C) en neemt ≤3μA op in de diepe slaap.Een standaard lithiumbatterie kan dagelijks bijgewerkte apparaten meer dan 12 maanden van stroom voorzienDe on-chip booster genereert VCOM, Gate (VGH/VGL) en Source (VSH1/VSH2/VSL) spanningen intern, waardoor externe circuits worden vereenvoudigd en de efficiëntie wordt geoptimaliseerd.Onderzoek van de onderstaande categorieën:De interne/externe temperatuursensor (I2C) maakt het mogelijk om de golfvorm in realtime aan te passen.waarborgen van stabiliteit bij 0 tot 50 °C.

◊ Ultracompact en duurzaam: gemakkelijke integratie, brede aanpassingsmogelijkheden

Met een contour van 37,32×31,80×0,95mm en een gewicht van 2,1±0,2g past de YE0154A206 in ultracompacte apparaten zoals slimme wearables en micro-labels.240 uur hoge/lage temperatuur (40°C/0°C)Het hardcoat-scherm is bestand tegen krassen en vingerafdrukken, terwijl het ROHS2 is.0+REACH voldoet aan wereldwijde normenDe flexibele FPC (0,10 ± 0,03 mm) met verstijver (0,30 ± 0,03 mm) vereenvoudigt de installatie in niet-vlakke layouts.

◊ Flexibel interface en eenvoudige integratie: lage ontwikkelingskosten

De module ondersteunt 3-draad/4-draad SPI (selectief via BS1-pin) en I2C voor temperatuursensoren, compatibel met de meeste MCU's en ingebedde systemen, geen complexe stuurprogramma's nodig.Pins 6 (TSCL) en 7 (TSDA) kunnen vrij worden geconfigureerd als er geen externe sensoren worden gebruikt.De 24-pin 0,5 mm ZIF Socket en de gemakkelijk te scheuren sticker zorgen voor een snelle, veilige installatie.verwerking van het glas (anti-blink/fingerprint), en OTP-programmering (10-byte gebruikers-ID, golfvormparameters), aangepast aan diverse toepassingsbehoeften.

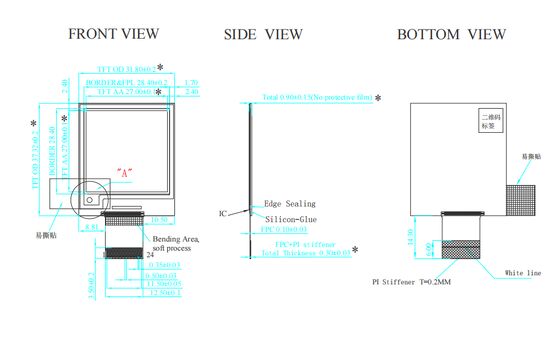

Technische teken

PIN-definitie

PIN-code	Symbool	Beschrijving	Opmerking
1	NC	Geen aansluiting en geen aansluiting met andere NC-pins	Houd open
2	DDR	N-kanaal MOSFET gate drive control
3	RESE	Invoer van stroom voor de besturingslus
4	NC	Geen aansluiting en geen aansluiting met andere NC-pins	Houd open
5	VSH2	Positieve aandrijvingspanning van de bron
6	TSCL	I2C-klok voor externe temperatuursensoren	Vrije configuratie indien niet gebruikt
7	TSDA	I2C-gegevens voor externe temperatuursensor	Vrije configuratie indien niet gebruikt
8	BS1	Busselectie pin	Low=4-wire SPI, High=3-wire SPI
9	BUSY	Optakelijke uitgangspin	High=IC werkt, geen commando toegestaan
10	RES#	Herstellen	Actief laag
11	D/C#	Gegevens-/commando-besturingspin	High=Data, Low=Command
12	CS#	Chip Selecteer input pin	Low=IC ingeschakeld voor MCU-communicatie
13	SCL	een serie-klokpen (SPI)
14	SDA	serie-gegevenspin (SPI)
15	VDDIO	Vermogen voor interfacepins
16	VCI	Stroomtoevoer pin voor de chip	2.5 tot en met 3,7 V
17	VSS	Ground
18	VDD	Kern-logische voedingsstick
19	VPP	Stroomvoorziening voor OTP-programmering
20	VSH1	Positieve bron aandrijver Spanning
21	VGH	Positieve poort aandrijfspanning
22	VSL	Negatieve aandrijvingspanning
23	VGL	Negatieve poortspanning
24	VCOM	VCOM-aandrijvingsspanning	OTP in de fabriek geprogrammeerd

Aanpassingsopties

De...Jaar 0154A206biedt meerdere aanpassingsmogelijkheden om te voldoen aan diverse toepassingsbehoeften:

FPC-ontwerpFlexible indeling en type aansluiting kunnen worden aangepast aan de vereisten van het systeem.

Dekselglas:Grootte, dikte, vorm en oppervlaktedruk (logo, patroon) kunnen worden aangepast.

Afbeeldingskleuren: Verschillende kleurcombinaties zijn beschikbaar voor aanpassing, waaronder zwart-wit-rood-geel, zwart-wit, zwart-wit-rood, enz.

Hernieuwingsmodus: Meerdere vernieuwingsmethoden zijn aanpasbaar, zoals snel vernieuwen, langzaam vernieuwen, volledig vernieuwen, gedeeltelijk vernieuwen en meer.
