1.54 дюймовый бумажный дисплей 200×200 разрешение 24pin Ultra Low Power E Ink Display

продукты

1.54 дюймовый бумажный дисплей 200×200 разрешение 24pin Ultra Low Power E Ink Display

MOQ:	600
Цена:	1.95-4.79/pc
standard packaging:	35 шт/коробка
Delivery period:	14-30дней
Метод оплаты:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

RoHS/CE/CB

Номер модели

YE0154A206

Документ

Выделить:

1.54 дюймовый бумажный дисплей

E Бумажный дисплей 200×200

Ультра низкомощный дисплей E Ink

Характер продукции

1.54 дюймовый дисплей на электронной бумаге 200×200 Разрешение 24pin Ультранизкомощный W/B 2-цветный экран на электронной чернице ((Модель: YE0154A206)

Характеристики продукта

◊ 200×200 пикселей квадратный дисплей (188 DPI, пиксельный пич 0.135×0.135mm)

◊Черно-белый (B/W) 2-цветный полный дисплей

◊Высокая контрастность (обычно 10:1) и высокая отражательность белого (30 ~ 35%)

◊Чистый отражающий режим и сверхширокий угол обзора

◊Ультранизкое потребление энергии (≤3μA глубокого сна, 10mAs максимальная мощность обновления)

◊Бистабильный дисплей и диапазон коммерческих температур (0 ~ 50 °C)

◊Площадь с твердым покрытием и оперативная память дисплея на чипе

◊Интерфейс 3-проводного/4-проводного SPI + I2C датчика температуры (внутренний/внешний)

◊Встроенный бустер/регулятор и соответствующий ROHS2.0+REACH

YE0154A206 представляет собой активный матричный электрофоретический дисплей (AMEPD), оптимизированный для сверхкомпактных сценариев высокой четкости.00 мм) с 200×200 квадратных пикселей (0.135mm pitch, 188 DPI), поддерживающий черно-белый двухцветный дисплей, идеально подходит для четкой, высококонтрастной презентации информации.,С ультратонким контуром (37,32×31,80×0,95 мм без маскировочной пленки) и легким дизайном (2,1±0,2 г),Он идеально вписывается в миниатюрные устройства, такие как микроэлектронные этикетки.Противоблекающая поверхность и чисто отражающий режим устраняют блики при сильном свете.В то время как бистабильная технология обеспечивает сверхнизкое потребление энергии, только притягивание тока во время обновления экрана.

Тип	Электронная бумага	Способ обновления экрана	Полное обновление
Резолюция	200×200 (188 DPI)	Место происхождения	Шэньчжэнь, Китай
Наименование марки	Иньцзянинская технология	Определите размеры	37.32 ((H) × 31.80 ((V) × 0.95 ((D) мм
Тип поставщика	Все (IPS)	Активная зона	27.00(H) × 27.00(V) мм
Интерфейс	3-проводный/4-проводный SPI (BS pin selectable), I2C (температурный датчик)	Диспетчер IC	SSD1681
МОК	50 шт.	Операционная температура	0~50°C
Тип соединителя	24-прицепный 0,5 мм ZIF Socket	Температура хранения	-25~60°C
Цвета	Черно-белый
Потребление энергии	Обновление: ≤10mA (25°C); глубокий сон: ≤3μA

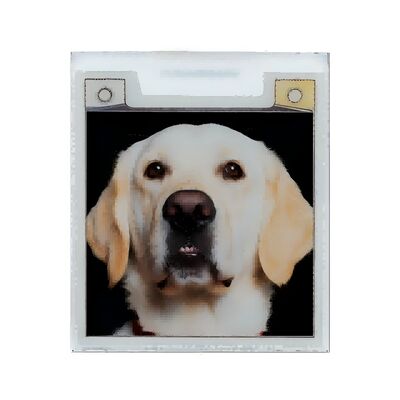

Изображение продукта

YE0154A206 превосходит в ультра компактных сценариях высокой четкости с его квадратным дисплеем 188 DPI и высокой контрастностью в 2 цвета.что делает его идеальным для микроэлектронных стеллажных этикетокЕго квадратные пиксели (0,135×0,135 мм) обеспечивают четкий текст и штрих-коды, даже 6pt шрифты остаются читаемыми.Жесткая антиотблескивающая поверхность устраняет отблески под прямым солнечным светом, поддерживая читаемость в розничных магазинах или открытых киосках. С ультратонким (0,95 мм) и легким (2,1 г) дизайном он вписывается в ограниченные пространством устройства, такие как умные значки,в то время как сверхнизкое потребление энергии (≤3μA глубокий сон) позволяет более чем 12 месяцев службы батареи для ежедневного обновления приложений.

YE0154A206 имеет разнообразные отраслевые применения. В розничной торговле он служит микроэлектронными накладными для небольших продуктов (например, косметики, ювелирных изделий),использование черно-белого высококонтрастного цвета для отображения наименований продуктов, цены и состояние запасов, что позволяет лучше получать информацию от клиентов.Низкое потребление энергии снижает расходы на обслуживание розничной торговли.отображение грузовых листов и статуса перевозкиВ интеллектуальных носимых устройствах его компактный размер помещается в фитнес-трекеры или интеллектуальные значки, показывающие шаги, частоту сердечных сокращений или идентификационную информацию.В промышленном контроле, он действует как крошечный монитор состояния, указывающий на состояние нормального (белый фон с черным текстом) и неисправности (черный фон с белым текстом).Соответствие требованиям 0+REACH и строгое тестирование надежности, он отвечает мировым требованиям к экологии и надежности.

Основные преимущества

◊ Квадратный дисплей высокой четкости: четкие детали, универсальные макеты

YE0154A206 имеет разрешение 200×200 квадратов (188 DPI) с квадратными пикселями 0,135 мм, обеспечивая четкий текст, штрих-коды и графику, идеально подходит для отображения плотной информации в компактных помещениях.Его двухцветная производительность исключительна: белое состояние L*≥67, черное состояние L*≤18, с высокой отражательностью белого (30~35%) и контрастным соотношением (обычно 10:1), обеспечивающим четкую видимость при слабом освещении.Режим чистого отражения экономит энергию, устраняя подсветку, в то время как твердая антиотблескная поверхность уменьшает отблеск под прямым солнечным светом, сохраняя читаемость в открытых / ярких помещенных сценариях.нет отклонения яркости в любом направлении, поддерживающий просмотр несколькими людьми для общих устройств.

◊ Ультранизкая мощность: длительный срок службы батареи, энергоэффективность

Модуль питается бистабильной технологией и потребляет энергию только во время обновления (максимум 10 мА при 25 °C) и потребляет ≤3 мА в состоянии глубокого сна.Стандартная литийная батарея может питать ежедневно обновляемые устройства более 12 месяцевВстроенный бустер генерирует напряжение VCOM, Gate (VGH/VGL) и Source (VSH1/VSH2/VSL) внутри, упрощая внешние схемы и оптимизируя эффективность.Низковольтная детекция (VCI): 2,5 ~ 3,7 В) контролирует состояние батареи, в то время как обнаружение готовности высокого напряжения предотвращает аномальную работу.обеспечивает стабильность в условиях 0~50°C.

◊ Ультракомпактный и прочный: легкая интеграция, широкая адаптация

С контуром 37,32×31,80×0,95 мм и весом 2,1±0,2 г YE0154A206 вписывается в ультракомпактные устройства, такие как интеллектуальные носимые устройства и микроэтикетки.240 часов работы при высокой/низкой температуре (40°C/0°C), 100 температурных циклов (-25°C~60°C), 168 часов работы при высокой влажности (40°C, 90%RH) и ESD-тестирование (модель машины: ±250V).Соответствие 0+REACH соответствует мировым стандартам. Его 5-летний срок службы (0 ~ 50 ° C, ежедневные обновления) обеспечивает долгосрочное использование. Гибкий FPC (0,10 ± 0,03 мм) с жесткостью (0,30 ± 0,03 мм) упрощает установку в неплоских компоновках.

◊ Гибкий интерфейс и легкая интеграция: низкие затраты на разработку

Модуль поддерживает 3-проводной/4-проводной SPI (выбираемый с помощью кнопки BS1) и I2C для датчиков температуры, совместим с большинством MCU и встроенных систем, не требующих сложных драйверов.Пины 6 (TSCL) и 7 (TSDA) могут быть свободно настроены, если не используются внешние датчики, упрощая конструкцию схемы. 24-прицепный 0,5 мм ZIF Socket и легко разрываемый наклейка обеспечивают быструю, безопасную установку.обработка стекла покрытия (противоотражание/противоотпечаток пальцев), и программирование OTP (10-байтовый идентификатор пользователя, параметры формы волны), адаптируясь к различным потребностям приложений.

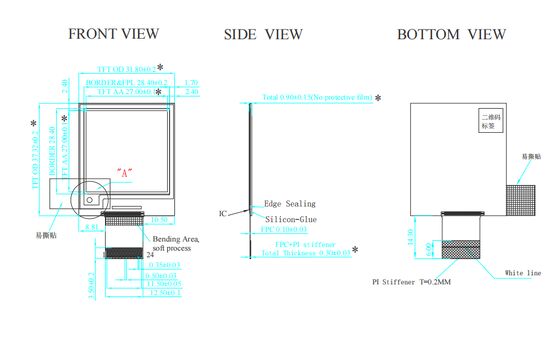

Технический чертеж

Определение PIN

ПИН-код	Символ	Описание	Примечание
1	NC	Нет соединения и не соединяется с другими концами NC	Держите открытым.
2	ГДР	Контроль N-канального MOSFET-узла управления
3	RESE	Ввод тока для цепи управления
4	NC	Нет соединения и не соединяется с другими концами NC	Держите открытым.
5	VSH2	Положительное питающее напряжение источника
6	TSCL	Часы I2C для внешнего датчика температуры	Свободная конфигурация, если не используется
7	TSDA	Данные I2C для датчика внешней температуры	Свободная конфигурация, если не используется
8	BS1	Пина выбора автобуса	Низкий = 4-проводной SPI, высокий = 3-проводной SPI
9	ЗАВЕТЛЕНЫЙ	Выходной пин занятого состояния	Высокий = IC работает, не допускается команда
10	RES#	Перезагрузить	Активное низкое
11	D/C#	Пин управления данными/управлением	Высокий=данные, низкий=команды
12	CS#	Чип Выберите входный пин	Low=IC включен для связи MCU
13	SCL	серийный часовой шпиль (SPI)
14	SDA	Пин серийных данных (SPI)
15	VDDIO	Мощность для логических пин интерфейса
16	ВКИ	Ключ питания для чипа	2.5~3.7В
17	ВСС	Земля
18	VDD	Пин питания логического ядра
19	VPP	Электрическое питание для программирования OTP
20	VSH1	Напряжение драйвера положительного источника
21	ВГГ	Положительное водоволное напряжение
22	VSL	Отрицательное источниковое приводное напряжение
23	VGL	Отрицательное напряжение входа
24	VCOM	Напряжение привода VCOM	ОТП запрограммирован на заводе

Варианты настройки

Это...YE0154A206предлагает множество вариантов настройки для удовлетворения различных потребностей приложений:

Проектирование FPC:Гибкая компоновка и тип разъема могут быть настроены в соответствии с требованиями системы.

Стекло покрытия:Размер, толщина, форма и печать поверхности (логотип, рисунок) могут быть настроены.

Цвета отображения: Различные цветовые комбинации доступны для настройки, включая черно-бело-красно-желтый, черно-белый, черно-бело-красный и т. Д.

Режимы обновления: Многочисленные способы обновления, такие как быстрое обновление, медленное обновление, полное обновление, частичное обновление и многое другое.
