11.6 дюймовый электронный бумажный дисплей 640×960 Черный / Белый / Красный 3-цветный E Ink Display

продукты

11.6 дюймовый электронный бумажный дисплей 640×960 Черный / Белый / Красный 3-цветный E Ink Display

MOQ:	300
Цена:	79.32-87.25/pc
standard packaging:	35 шт/коробка
Delivery period:	14-30дней
Метод оплаты:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

RoHS/CE/CB

Номер модели

YE116A10

Документ

Выделить:

11.6 дюймовый электронный бумажный дисплей

Электронный бумажный дисплей 640×960

3 Цветный дисплей с чернилами

Характер продукции

11,6-дюймовый дисплей E-paper с разрешением 640×960, черно-бело-красный 3-цветный экран E-Ink

(Модель: YE116A10)

Особенности продукта

◊ Дисплей 640×960 пикселей (100 DPI, шаг пикселя 0,2547×0,2547 мм)

◊Черно-бело-красный (B/W/R) 3-цветный полноэкранный дисплей

◊Высокая контрастность и высокая отражательная способность (белый L*=63~65, черный L*=13~14, красный L*=25~28)

◊Режим чистого отражения и сверхширокий угол обзора

◊Сверхнизкое энергопотребление (≤5μA в глубоком сне, максимальная мощность обновления 600 мАс)

◊Бистабильный дисплей и коммерческий температурный диапазон (0~30℃)

◊Твердое антибликовое покрытие и встроенная оперативная память дисплея

◊3-проводной/4-проводной SPI + интерфейс датчика температуры I2C (внутренний/внешний)

◊10-байтный OTP для идентификатора модуля и соответствие RoHS2.0

YE116A10 — это электрофоретический дисплей с активной матрицей (AMEPD), оптимизированный для цветных сценариев с большим объемом информации. Он имеет активную область 11,6 дюйма (244,512×163,008 мм) с разрешением 640×960 пикселей (шаг пикселя 0,2547×0,2547 мм, 100 DPI), поддерживающий черно-бело-красный 3-цветный дисплей — идеально подходит для точной категоризации информации в электронных ценниках, логистических бирках, терминалах промышленного контроля и крупноформатных вывесках с ценами. Модуль интегрирует высокопроизводительную микросхему драйвера SSD1677, включая буфер затвора, буфер источника, управление синхронизацией, генератор, преобразователь постоянного тока, SRAM и LUT, обеспечивая стабильную работу. С габаритными размерами 254,31×176,35×0,9 мм (без маскирующей пленки) и весом 73,0±0,5 г, он легко вписывается в компоновки устройств большого размера. Твердое антибликовое покрытие и режим чистого отражения устраняют блики при ярком освещении, а бистабильная технология обеспечивает сверхнизкое энергопотребление — потребление тока только во время обновления экрана.

Тип	E-Paper	Метод обновления экрана	Полное обновление
Разрешение	640×960 (100 DPI)	Место происхождения	Шэньчжэнь, Китай
Фирменное наименование	Yingzhanying Technology	Габаритные размеры	254,31(В)×176,35(В)×0,9(Г) мм (без маскирующей пленки)
Тип поставщика	Все (IPS)	Активная область	244,512(В)×163,008(В) мм
Интерфейс	3-проводной/4-проводной SPI (выбирается контактом BS1), I2C	Микросхема драйвера	SSD1677
MOQ	5 шт.	Рабочая температура	0~30℃ (45~70% относительной влажности)
Тип разъема	24-контактный 0,5 мм ZIF-разъем	Температура хранения	0~30℃ (максимум 5 лет, 45~70% относительной влажности)
Цвета	Черный/Белый/Красный
Энергопотребление	Обновление: ≤600 мАс (25℃); Глубокий сон: ≤5 мкА

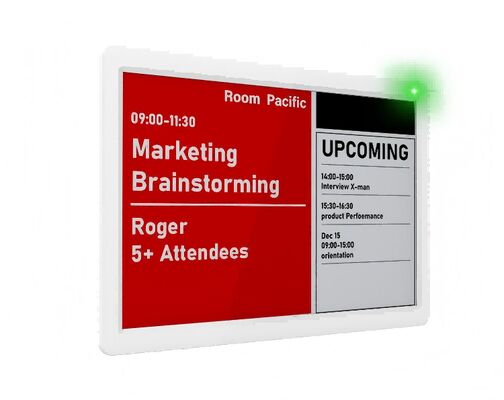

Изображение продукта

YE116A10 превосходно подходит для цветных сценариев с большим объемом информации с разрешением 100 DPI и 3-цветной возможностью. Он наглядно представляет двухуровневую информацию — красный для рекламных акций/срочных оповещений, черный для подробного текста/штрих-кодов и белый для фона — что делает его идеальным для электронных ценников, логистических бирок, терминалов промышленного контроля и больших вывесок с ценами. Его высокое разрешение 640×960 и большая активная область 11,6 дюйма предназначены для отображения многострочной насыщенной информации, такой как характеристики продукта, уровни цен, состояние запасов, подробные описания и информация о партии. Твердое антибликовое покрытие устраняет блики при прямом солнечном свете, сохраняя читаемость в розничных магазинах, на складах или на уличных киосках. Благодаря тонкой толщине 0,9 мм и легкому дизайну он вписывается в компоновки устройств большого размера, а сверхнизкое энергопотребление (≤5 мкА в глубоком сне) обеспечивает более 12 месяцев работы от батареи для приложений с ежедневным обновлением.

YE116A10 в основном предназначен для больших систем электронных ценников (ESL) и промышленного контроля с различными отраслевыми применениями. В розничной торговле он служит в качестве больших электронных ценников для супермаркетов, аптек и книжных магазинов, используя 3-цветный дисплей для выделения рекламных акций (красный), подробных описаний продуктов/цен (черный) и состояния запасов (белый фон) — улучшая доступ клиентов к информации и сокращая ручное обновление этикеток. Его низкое энергопотребление снижает затраты на обслуживание в розничной торговле. В логистике он функционирует как большие грузовые бирки, отображая полные накладные, статусы транспортировки и срочные маркеры (красный для приоритетных отправлений), выдерживая транспортировку при температуре -25~60℃ в течение 10 дней. В промышленном контроле он действует как мониторы состояния, указывая нормальное (белый), неисправное (черный) и срочное (красный) состояния оборудования. Соответствие RoHS2.0 и строгие испытания на надежность (высокая/низкая температура, вибрация, удар при падении) соответствуют глобальным экологическим требованиям и требованиям надежности для больших 3-цветных приложений e-paper.

Основные преимущества

◊ Большой 3-цветный дисплей высокого разрешения: большая информационная емкость

YE116A10 имеет большую активную область 11,6 дюйма (244,512×163,008 мм) с разрешением 640×960 (100 DPI), поддерживая 3-цветный дисплей для двухуровневой классификации информации. Его оптические характеристики превосходны: белое состояние L*=63~65, черное состояние L*=13~14 (a*=3~4), красное состояние L*=25~28 (a*=36~40), отражательная способность белого 30~35% и коэффициент контрастности 10~15:1. Режим чистого отражения экономит энергию, исключая подсветку, а твердое антибликовое покрытие уменьшает блики при прямом солнечном свете. Благодаря сверхширокому углу обзора нет отклонения цвета или яркости с любого направления, что поддерживает просмотр несколькими людьми для больших общих устройств, таких как промышленные мониторы или ценники.

◊ Сверхнизкое энергопотребление и стабильная производительность: долгосрочная надежность

Благодаря бистабильной технологии модуль потребляет энергию только во время обновлений (максимум 600 мАс при 25℃) и потребляет ≤5 мкА в глубоком сне. Стандартная литиевая батарея может питать большие устройства с ежедневным обновлением в течение более 12 месяцев, уменьшая частоту замены батареи. Он интегрирует микросхему драйвера SSD1677 со встроенным усилителем/регулятором, генерируя напряжения VCOM, Gate (VGH/VGL) и Source (VSH1/VSH2/VSL) внутренне, упрощая внешние цепи. Внутренний/внешний датчик температуры (I2C) обеспечивает регулировку формы сигнала в реальном времени, обеспечивая стабильную работу при температуре 0~30℃. Он прошел строгие испытания на надежность, включая хранение при высокой/низкой температуре в течение 240 часов, работу при высокой влажности в течение 168 часов и 50 температурных циклов (-25℃~60℃), обеспечивая долгосрочное использование.

◊ Гибкий интерфейс и простота интеграции: низкая стоимость разработки

Модуль поддерживает 3-проводной/4-проводной SPI (выбирается через контакт BS1) и I2C для датчиков температуры, совместим с большинством микроконтроллеров и встроенных систем — не требуются сложные драйверы. Контакты 6 (TSCL) и 7 (TSDA) должны быть заземлены, если внешние датчики температуры не используются (не NC). 24-контактный 0,5-мм разъем ZIF обеспечивает быструю и безопасную установку. Форма сигнала хранится во встроенной OTP с 10-байтным пространством для идентификации модуля, поддерживая пользовательское программирование. Гибкий FPC с PI-усилителем (общая толщина 0,30±0,03 мм) упрощает установку в неровных компоновках больших устройств, сокращая цикл разработки и затраты.

◊ Прочность и широкая адаптируемость: устойчивость к суровым условиям

С габаритами 254,31×176,35×0,9 мм и весом 73,0±0,5 г, YE116A10 подходит для интеграции в устройства большого размера. Твердое антибликовое покрытие устойчиво к царапинам и отпечаткам пальцев, а соответствие RoHS2.0 соответствует мировым экологическим стандартам. Он поддерживает температуру транспортировки -25~60℃ (10 дней) и температуру хранения 0~30℃ (максимум 5 лет), адаптируясь к суровым условиям, таким как холодное хранение, склады или наружная розничная торговля. Он прошел испытания на вибрацию (1,04G, 20~200 Гц) и удар при падении (высота 100 см на бетон), обеспечивая долговечность при транспортировке и использовании. Расчетный срок службы 5 лет (25℃/60% относительной влажности, ежедневные обновления) гарантирует долгосрочную надежную работу больших электронных ценников и промышленных устройств.

Технический чертеж

Определение контактов

Контакт	Символ	Описание	Примечание
1	NC	Нет соединения и не подключать к другим контактам NC	Оставить открытым
2	GDR	Управление приводом затвора N-канального MOSFET
3	RESE	Вход измерения тока для контура управления
4	NC	Нет соединения и не подключать к другим контактам NC	Оставить открытым
5	VSH2	Положительное напряжение привода источника (для красного)
6	TSCL	Интерфейс I²C к контакту Clock цифрового датчика температуры	Заземлить, если внешний датчик не используется (не NC)
7	TSDA	Интерфейс I²C к контакту Data цифрового датчика температуры	Заземлить, если внешний датчик не используется (не NC)
8	BS1	Контакт выбора шины	Низкий=4-проводной SPI, высокий=3-проводной SPI (9 бит)
9	BUSY	Контакт вывода состояния занятости	В=Драйвер занят, Н=Можно отправить команду/данные
10	RES#	Контакт глобального сброса	Активный низкий
11	D/C#	Контакт управления данными/командой	Высокий=Данные, Низкий=Команда
12	CS#	Контакт входа выбора микросхемы	Низкий=IC включен для связи с MCU
13	SCL	Контакт последовательного тактирования (SPI)
14	SDA	Контакт последовательных данных (SPI)
15	VDDIO	Питание для контактов логики интерфейса
16	VCI	Контакт питания для микросхемы	2,5~3,7 В
17	VSS	Цифровая земля
18	VDD	Контакт питания основной логики
19	VPP	Питание для программирования OTP
20	VSH1	Положительное напряжение привода источника (для B/W)
21	VGH	Положительное напряжение привода затвора
22	VSL	Отрицательное напряжение привода источника
23	VGL	Отрицательное напряжение затвора
24	VCOM	Напряжение привода VCOM	OTP запрограммирован на заводе

Варианты настройки

YE116A10предлагает несколько вариантов настройки для удовлетворения различных потребностей 3-цветных приложений большого размера:Дизайн FPC:

Гибкий макет и тип разъема можно настроить в соответствии с требованиями системы.Защитное стекло:

Размер, толщина, форма и печать на поверхности (логотип, узор) могут быть настроены.Цвета дисплея:

Доступны различные цветовые комбинации для настройки, включая черный-белый-красный-желтый, черный-белый, черный-белый-красный и т. д. Режимы обновления

: Можно настроить несколько методов обновления, таких как быстрое обновление, медленное обновление, полное обновление, частичное обновление и многое другое.
