10.2-дюймовый электронный бумажный дисплей 640×960 Черный / Белый / Красный 3-цветный E Ink Screen

продукты

10.2-дюймовый электронный бумажный дисплей 640×960 Черный / Белый / Красный 3-цветный E Ink Screen

MOQ:	300
Цена:	47.59-55.52/pc
standard packaging:	35 шт/коробка
Delivery period:	14-30дней
Метод оплаты:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

RoHS/CE/CB

Номер модели

YE102A04

Документ

Выделить:

10.2 дюймовый электронный бумажный дисплей

Электронный бумажный дисплей 640×960

3 цветные экраны

Характер продукции

10.2 дюймовый дисплей на электронной бумаге с разрешением 640×960 черно-белый/красный 3-цветный экран с электронной чернилой

(Модель: YE102A04)

Характеристики продукта

◊ 640×960 пикселей дисплея (113 DPI, пиксельный пич 0.2245×0.2245 мм)

◊Черно-бело-красный (B/W/R) трехцветный полноценный дисплей

◊Высокий контраст и высокая отражательность (белый L*=66, черный L*=20)

◊Чистый отражающий режим и сверхширокий угол обзора

◊Сверхнизкое потребление энергии (≤3μA глубокого сна, максимальная мощность обновления 300mA)

◊Бистабильный дисплей и диапазон коммерческих температур (0-40°C)

◊Площадь с твердым покрытием и оперативная память дисплея на чипе

◊Интерфейс 3-проводной/4-проводной SPI + I2C температурного датчика (внутренний/внешний)

◊На чипе усилитель/регулятор и RoHS2.0+REACH

YE102A04 представляет собой активный матричный электрофоретический дисплей (AMEPD), оптимизированный для больших размеров высокоинформационных цветных сценариев.68 мм) с 640×960 пикселями (0.2245×0.2245mm пиксельный диапазон, 113 DPI), поддерживающий черно-бело-красный трехцветный дисплей, идеально подходит для точной классификации информации в электронных текстовых маркировках, логистических метках, промышленных терминалах управления,и крупноформатные ценовые знаки розничной торговлиМодуль интегрирует высокопроизводительный SSD1677 драйвер IC, включая буфер шлюза, буфер источника, контроль времени, осциллятор, конвертер DC-DC, SRAM и LUT, обеспечивая стабильную производительность.с диаметром контура 224 × 157 × 1.15 мм (без маскировочной пленки) и весом 60±0,2 г, он идеально вписывается в макеты устройств больших размеров.В то время как бистабильная технология обеспечивает сверхнизкое потребление энергии, только притягивание тока во время обновления экрана.

Тип	Электронная бумага	Способ обновления экрана	Полное обновление
Резолюция	640×960 (113 DPI)	Место происхождения	Шэньчжэнь, Китай
Наименование марки	Иньцзянинская технология	Определите размеры	224 ((H) × 157 ((V) × 1,15 ((D) мм (без маскировочной пленки)
Тип поставщика	Все (IPS)	Активная зона	215.52 ((H) × 143.68 ((V) мм
Интерфейс	3-проводный/4-проводный SPI (BS pin selectable), I2C	Диспетчер IC	SSD1677
МОК	5PCS	Операционная температура	0 ~ 40 °C (45 ~ 70% RH)
Тип соединителя	24-прицепный 0,5 мм ZIF Socket	Температура хранения	-25~60°C (максимум 5 лет, 45~70% RH)
Цвета	Черный/Белый/Красный
Потребление энергии	Обновление: ≤300mA (25°C); глубокий сон: ≤3μA

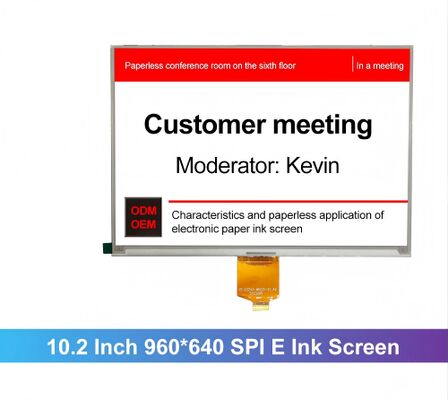

Изображение продукта

YE102A04 превосходит в крупноразмерных высокоинформационных цветных сценариях с разрешением 113 DPI и трехцветными возможностями.Он ярко представляет информацию на двух уровнях: для продвижения по службе и для срочных предупреждений., черный для подробного текста/штрих-кодов и белый для фона, что делает его идеальным для электронных наклейки на полках, логистические этикетки, промышленные терминалы управления и большие розничные ценовые знаки.Его высокое разрешение 640×960 и 10.2-дюймовая большая активная область предназначена для отображения многострочной богатой информации, такой как спецификации продукции, ценовые уровни, состояние запасов, подробные описания и информация о партии.Жесткая антиотблескивающая поверхность устраняет отблески под прямым солнечным светомС тонкой толщиной 1,15 мм и легким дизайном он вписывается в устройства больших размеров,в то время как сверхнизкое потребление энергии (≤3μA глубокий сон) позволяет более чем 12 месяцев службы батареи для ежедневного обновления приложений.

YE102A04 предназначен в основном для больших систем электронных стеллажей (ESL) и промышленного управления с различными промышленными приложениями.Он служит большой электронной накладкой для магазинов., аптеки и книжные магазины, использующие трехцветный дисплей для отображения рекламных акций (красный), подробного описания/цены продукции (черный),и состояние запасов (белый фон) улучшение доступа к информации о клиентах и сокращение ручного обновления этикеткиЕго низкое потребление энергии снижает расходы на обслуживание розничной торговли.и срочные маркеры (красный для приоритетных грузов)В промышленном контроле он действует как монитор состояния, указывая на нормальное (белое), неисправное (черное) и срочное (красное) состояние оборудования.Соответствие стандарту 0+REACH и строгое испытание надежности (высокая/низкая температура), вибрации, падения воздействия), он отвечает глобальным экологическим требованиям и требованиям надежности для крупногабаритных трехцветных электронных бумаг.

Основные преимущества

◊ Большой высокоразрешенный трехцветный дисплей: богатая информационная емкость

YE102A04 имеет 10,2-дюймовую большую активную область (215,52×143,68 мм) с разрешением 640×960 (113 DPI), поддерживающую трехцветный дисплей для классификации информации на двух уровнях.Его оптические характеристики превосходны.: белое состояние L*=66, черное состояние L*=20, обеспечивающее высокую контрастность и читаемость.в то время как твердое покрытие антиотблески поверхности уменьшает отблески под прямым солнечным светомС ультрашироким углом просмотра, нет отклонения цвета или яркости от любого направления, поддерживая многоличное просмотр для больших общих устройств, таких как промышленные мониторы или розничные ценники.

◊ Сверхнизкая мощность и стабильная производительность: долгосрочная надежность

Модуль питается бистабильной технологией и потребляет энергию только во время обновления (максимум 300 мА при 25 °C) и потребляет ≤3 мА в глубоком сне.Стандартная литийная батарея может питать ежедневно обновляемые большие устройства более 12 месяцев, уменьшая частоту замены батареи. Он интегрирует SSD1677 драйвер IC с на чипе усилитель/регулятор, генерируя VCOM, Врат (VGH/VGL), и Источник (VSH1/VSH2/VSL) напряжения внутри,упрощение внешних цепей. Внутренний/внешний датчик температуры (I2C) позволяет регулировать форму волны в режиме реального времени, обеспечивая стабильную работу при 0~40°C. Он прошел строгие испытания надежности,включая 240-часовое хранение при высокой/низкой температуре, 168 часов работы при высокой влажности и 50 температурных циклов (-25°C ~ 60°C), обеспечивающих долгосрочное использование.

◊ Гибкий интерфейс и легкая интеграция: низкие затраты на разработку

Модуль поддерживает 3-проводные/4-проводные SPI (выбираемые через BS pin) и I2C для датчиков температуры, совместимый с большинством MCU и встроенных систем, не требующих сложных драйверов.Пин 6 (TSCL) и 7 (TSDA) должны быть заземлены, если внешние датчики температуры не используются (не NC). 24-прицепный 0,5 мм ZIF Socket обеспечивает быструю и безопасную установку. Волновая форма хранится в OTP на чипе, поддерживая пользовательское программирование.03 мм) упрощает установку в неплоских больших устройствах, сокращая цикл разработки и затраты.

◊ Устойчивый и широко адаптируемый: устойчивый к суровым условиям

С контуром 224 × 157 × 1,15 мм и весом 60 ± 0,2 г YE102A04 подходит для интеграции устройств больших размеров.Соответствие 0+REACH соответствует мировым экологическим стандартамОн поддерживает температуру транспортировки -25 ~ 60 °C (10 дней) и температуру хранения -25 ~ 60 °C (максимум 5 лет), адаптируясь к суровым условиям, таким как холодильное хранение, склады или розничная торговля на открытом воздухе.Он прошел испытание на вибрации (1.04G, 10~500Hz) и падение удара (100cm высоты на бетоне), обеспечивая долговечность во время транспортировки и использования.Ежедневные обновления) гарантирует долгосрочную надежную работу для больших электронных стеллажей и промышленных устройств.

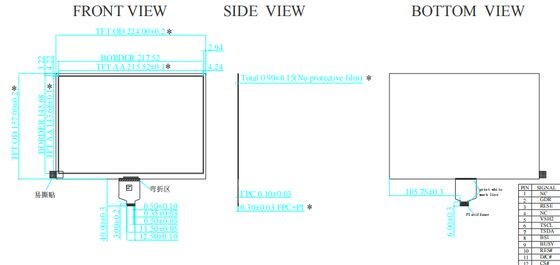

Технический чертеж

Определение PIN

ПИН-код	Символ	Описание	Примечание
1	NC	Не подключается и не подключается к другим пинам NC	Держите открытым.
2	ГДР	Контроль N-канального MOSFET-узла управления
3	RESE	Ввод токовой сигнализации для петли управления
4	NC	Не подключается и не подключается к другим пинам NC	Держите открытым.
5	VSH2	Положительное источниковое приводное напряжение (для красного)
6	TSCL	Интерфейс I2C с цифровым датчиком температуры	Приземление, если внешний датчик не используется (не NC)
7	TSDA	I2C Интерфейс с цифровым датчиком температуры	Приземление, если внешний датчик не используется (не NC)
8	Ничего.	Пина выбора автобуса	Низкий = 4-проводной SPI, высокий = 3-проводной SPI (9 бит)
9	Загруженность	Выходной пин занятого состояния	H=Драйвер занят, L=Может отправлять команду/данные
10	RST_N	Глобальный резетовый пин	Активное низкое
11	DC	Пин управления данными/управлением	Высокий=данные, низкий=команды
12	ЦСБ	Чип Выберите входный пин	Low=IC включен для связи MCU
13	SCL	Серийный часовник (SPI)
14	SDA	Пин серийных данных (SPI)
15	VDDIO	Мощность для логических пин интерфейса
16	ВКК	Пиновой питания для чипа	2.4~3.6В
17	ВСС	Цифровая земля
18	VDD	1.5V входное и выходное напряжение
19	VPP	Электрическое питание для программирования OTP (10V)
20	VSH1	Положительное источниковое рабочее напряжение (для B/W)
21	ВГГ	Положительное водоволное напряжение
22	VSL	Отрицательное источниковое приводное напряжение
23	VGL	Отрицательное напряжение входа
24	VCOM	Напряжение привода VCOM	ОТП запрограммирован на заводе

Варианты настройки

Это...YE102A04предлагает множество вариантов настройки для удовлетворения различных потребностей в трехцветных приложениях больших размеров:

Проектирование FPC:Гибкая компоновка и тип разъема могут быть настроены в соответствии с требованиями системы.

Стекло покрытия:Размер, толщина, форма и печать поверхности (логотип, рисунок) могут быть настроены.

Цвета отображения: Различные цветовые комбинации доступны для настройки, включая черно-бело-красно-желтый, черно-белый, черно-бело-красный и т. Д.

Режимы обновления: Многочисленные способы обновления, такие как быстрое обновление, медленное обновление, полное обновление, частичное обновление и многое другое.
