13.3 дюймовый дисплей бумаги 960×680 разрешение Черный / Белый / Красный 3 цвета дисплей чернил

продукты

13.3 дюймовый дисплей бумаги 960×680 разрешение Черный / Белый / Красный 3 цвета дисплей чернил

MOQ:	300
Цена:	99.89-107.82/pc
standard packaging:	35 шт/коробка
Delivery period:	14-30дней
Метод оплаты:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

RoHS/CE/CB

Номер модели

YE133A01

Документ

Выделить:

13.3-дюймовый бумажный дисплей

E Бумажный дисплей 960×680

13.3-дюймовый цветный дисплей с чернилами

Характер продукции

13.3 дюймовый дисплей на электронной бумаге с разрешением 960×680 черно-белый/красный 3-цветный экран с электронной чернилами

(Модель: YE133A01)

Характеристики продукта

◊ 960×680 пикселей дисплея (88 DPI, пиксельный пич 0.287×0.287mm)

◊Черно-бело-красный (B/W/R) трехцветный полноценный дисплей

◊Высокий контраст и высокая отражаемость (белый L*=63~65, черный L*=13~14, красный L*=25~28)

◊Чистый отражающий режим и сверхширокий угол обзора

◊Сверхнизкое потребление энергии (≤3μA глубокого сна, 250mA максимальная мощность обновления)

◊Бистабильный дисплей и диапазон коммерческих температур (0~35°C)

◊Площадь с твердым покрытием и оперативная память дисплея на чипе

◊Интерфейс 3-проводной/4-проводной SPI + I2C температурного датчика (внутренний/внешний)

◊10-байтовая OTP для модуля ID & RoHS

YE133A01 представляет собой активный матричный электрофоретический дисплей (AMEPD), оптимизированный для больших размеров высокоинформационных цветных сценариев.16 мм) с 960×680 пикселями (0.287×0.287 мм пиксельного диаметра, 88 DPI), поддерживающий черно-бело-красный трехцветный дисплей, идеально подходит для точной классификации информации на электронных текстовых маркировках, логистических метках, терминалах промышленного управления,и крупноформатные ценовые знаки розничной торговлиМодуль интегрирует высокопроизводительный SSD1677 драйвер IC, включая буфер шлюза, буфер источника, контроль времени, осциллятор, конвертер DC-DC, SRAM и LUT, обеспечивая стабильную производительность.С контурным размером 286.32×212.16×1.15мм (без маскировочной пленки) и вес 72±0.2г, он идеально вписывается в макеты устройств больших размеров.Жесткая антиотражательная поверхность и чистый отражательный режим устраняют отблеск при сильном свете, в то время как бистабильная технология обеспечивает сверхнизкое потребление энергии, используя только ток во время обновления экрана.

Тип	Электронная бумага	Способ обновления экрана	Полное обновление
Резолюция	960×680 (88 DPI)	Место происхождения	Шэньчжэнь, Китай
Наименование марки	Иньцзянинская технология	Определите размеры	286.32 ((H) × 212.16 ((V) × 1.15 ((D) мм (без маскировочной пленки)
Тип поставщика	Все (IPS)	Активная зона	275.52 ((H) × 195.16 ((V) мм
Интерфейс	3-проводный/4-проводный SPI (выбирается пин BS1), I2C	Диспетчер IC	SSD1677
МОК	5PCS	Операционная температура	0 ~ 35°C (45 ~ 70% RH)
Тип соединителя	24-прицепный 0,5 мм ZIF Socket	Температура хранения	0~35°C (максимум 5 лет, 45~70% RH)
Цвета	Черный/Белый/Красный
Потребление энергии	Обновление: ≤250mA (25°C); глубокий сон: ≤3μA

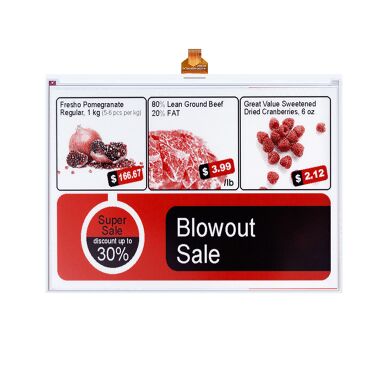

Изображение продукта

YE133A01 превосходит в крупноразмерных сценариях с высокой информационной цветовой кодировкой с разрешением 88 DPI и трехцветной возможностью.,черный для подробного текста/штрих-кодов, и белый для фона, что делает его идеальным для электронных наклейки на полках, логистические метки, промышленные терминалы управления и большие розничные ценовые знаки.Его высокое разрешение 960×680 и 13.3-дюймовые большие активные области предназначены для отображения многострочной богатой информации, такой как спецификации продукции, ценовые уровни, состояние запасов, подробные описания и информация о партии.Жесткая антиотблескивающая поверхность устраняет отблески под прямым солнечным светомС тонкой толщиной 1,15 мм и легким дизайном он вписывается в устройства больших размеров,в то время как сверхнизкое потребление энергии (≤3μA глубокий сон) позволяет более чем 12 месяцев службы батареи для ежедневного обновления приложений.

YE133A01 предназначен в основном для больших систем электронных стеллажей (ESL) и промышленного управления с различными промышленными приложениями.Он служит большой электронной накладкой для магазинов., аптеки и книжные магазины, использующие трехцветный дисплей для выделения рекламных акций (красный), подробные описания/цены на продукты (черный),и состояние запасов (белый фон) улучшение доступа к информации о клиентах и сокращение ручного обновления этикеткиЕго низкое потребление энергии снижает расходы на обслуживание розничной торговли.и срочные маркеры (красный для приоритетных грузов)В промышленном контроле он действует как монитор состояния, указывая на нормальное (белое), неисправное (черное) и срочное (красное) состояние оборудования.Соответствие требованиям RoHS и строгие испытания надежности (высокая/низкая температура), вибрации, падения воздействия), он отвечает глобальным экологическим требованиям и требованиям надежности для крупногабаритных трехцветных электронных бумаг.

Основные преимущества

◊ Большой высокоразрешенный трехцветный дисплей: богатая информационная емкость

YE133A01 имеет 13,3-дюймовую большую активную область (275,52×195,16 мм) с разрешением 960×680 (88 DPI), поддерживающую трехцветный дисплей для классификации информации на двух уровнях.Его оптические характеристики превосходны.: белое состояние L*=63~65, черное состояние L*=13~14 (a*=3~5), красное состояние L*=25~28 (a*=36~40), отражательность белого 30~35%, и контрастное соотношение 10~15:1Чистый отражающий режим экономит энергию, устраняя подсветку, в то время как твердая поверхность антиотблески уменьшает отблеск при прямом солнечном свете.нет отклонений цвета или яркости в любом направлении, поддерживающий многопользовательский просмотр для больших общих устройств, таких как промышленные мониторы или розничные ценники.

◊ Сверхнизкая мощность и стабильная производительность: долгосрочная надежность

Модуль питается бистабильной технологией и потребляет энергию только во время обновления (максимум 250 мА при 25 °C) и потребляет ≤3 мА в глубоком сне.Стандартная литийная батарея может питать ежедневно обновляемые большие устройства более 12 месяцев, уменьшая частоту замены батареи. Он интегрирует SSD1677 драйвер IC с на чипе усилитель/регулятор, генерируя VCOM, Врат (VGH/VGL), и Источник (VSH1/VSH2/VSL) напряжения внутри,упрощение внешних цепей. Внутренний/внешний датчик температуры (I2C) позволяет регулировать форму волны в режиме реального времени, обеспечивая стабильную работу при 0~35°C. Он прошел строгие испытания надежности,включая 240-часовое хранение при высокой/низкой температуре, 168 часов работы при высокой влажности и 50 температурных циклов (-25°C ~ 60°C), обеспечивающих долгосрочное использование.

◊ Гибкий интерфейс и легкая интеграция: низкие затраты на разработку

Модуль поддерживает 3-проводной / 4-проводной SPI (выбираемый через BS1 пин) и I2C для датчиков температуры, совместим с большинством MCU и встроенных систем.5мм ZIF Soket позволяет быстроWaveform хранится в OTP на чипе с 10-байтовым пространством для идентификации модуля, поддерживая пользовательское программирование.Гибкий FPC с PI жесткости упрощает установку в не плоских больших устройств макетов, сокращая цикл разработки и затраты.

◊ Устойчивый и широко адаптируемый: устойчивый к суровым условиям

С контуром 286,32×212,16×1,15 мм и весом 72±0,2 г YE133A01 подходит для интеграции устройств больших размеров.в то время как соответствие RoHS соответствует мировым экологическим стандартамОн поддерживает температуру транспортировки -25 ~ 60 ° C (10 дней) и температуру хранения 0 ~ 35 ° C (максимум 5 лет), адаптируясь к суровым условиям, таким как холодильное хранение, склады или розничная торговля на открытом воздухе.Он прошел испытание на вибрации (1.04G, 10~500Hz) и падение удара (100cm высота на бетоне), обеспечивая долговечность во время транспортировки и использования.Ежедневные обновления) гарантирует долгосрочную надежную работу для больших электронных стеллажей и промышленных устройств.

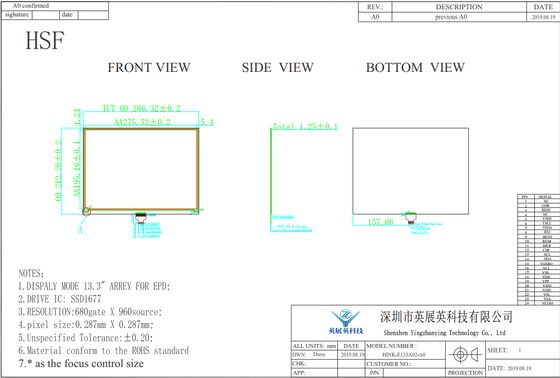

Технический чертеж

Определение PIN

ПИН-код	Символ	Описание	Примечание
1	NC	Не подключается и не подключается к другим каркасам NC	Держите открытым.
2	ГДР	Управление N-канальным MOSFET-узлом
3	RESE	Ввод токовой сигнализации для петли управления
4	NC	Не подключается и не подключается к другим каркасам NC	Держите открытым.
5	VSH2	Положительное источниковое приводное напряжение (для красного)
6	TSCL	Интерфейс I2C с цифровым датчиком температуры
7	TSDA	I2C Интерфейс с цифровым датчиком температуры
8	BS1	Пина выбора автобуса	Низкий = 4-проводной SPI, высокий = 3-проводной SPI (9 бит)
9	ЗАВЕТЛЕНЫЙ	Выходной пин занятого состояния	H=Драйвер занят, L=Может отправлять команду/данные
10	RES#	Глобальный резетовый пин	Активное низкое
11	D/C#	Пин управления данными/управлением	Высокий=данные, низкий=команды
12	CS#	Чип Выберите входный пин	Low=IC включен для связи MCU
13	SCL	Серийный часовник (SPI)
14	SDA	Пин последовательных данных (SPI)
15	VDDIO	Мощность для логических пин интерфейса
16	ВКИ	Ключ питания для чипа	2.5~3.7В
17	ВСС	Цифровая земля
18	VDD	Пин питания логического ядра
19	VPP	Электрическое питание для программирования OTP
20	VSH1	Положительное источниковое рабочее напряжение (для B/W)
21	ВГГ	Положительное водоволное напряжение
22	VSL	Отрицательное источниковое приводное напряжение
23	VGL	Отрицательное напряжение входа
24	VCOM	Напряжение привода VCOM	ОТП запрограммирован на заводе

Варианты настройки

Это...Год133A01предлагает множество вариантов настройки для удовлетворения различных потребностей в трехцветных приложениях больших размеров:

Проектирование FPC:Гибкая компоновка и тип разъема могут быть настроены в соответствии с требованиями системы.

Стекло покрытия:Размер, толщина, форма и печать поверхности (логотип, рисунок) могут быть настроены.

Цвета отображения: Различные цветовые комбинации доступны для настройки, включая черно-бело-красно-желтый, черно-белый, черно-бело-красный и т. Д.

Режимы обновления: Многочисленные способы обновления, такие как быстрое обновление, медленное обновление, полное обновление, частичное обновление и многое другое.
