Écran E-Paper 13,3 pouces, résolution 960x680, noir/blanc/rouge, affichage E-Ink 3 couleurs

MOQ:	300
Prix:	99.89-107.82/pc
Standard Packaging:	35 pièces/boîte
Delivery Period:	14-30 jours
Méthode De Paiement:	, T / T, D / P, D / A, Western Union
Supply Capacity:	300K/Month

Les informations détaillées

Description de produit

Évaluations et avis

Les informations détaillées

Lieu d'origine

Guangdong, Chine

Nom de marque

Certification

RoHS/CE/CB

Numéro de modèle

YE133A01

Document

Mettre en évidence:

Écran E-Paper 13

3 pouces

Écran E-Paper 960x680

Description de produit

13.3 pouces Écran de papier électronique 960×680 Résolution Écran d'encre électronique 3 couleurs Noir/Blanc/Rouge

(Modèle: YE133A01)

Caractéristiques du produit

◊ affichage de 960×680 pixels (88 DPI, hauteur de pixel 0,287×0,287 mm)

◊Des fonctionnalités d'affichage complet en trois couleurs en noir/blanc/rouge (B/W/R)

◊Contraste élevé et réflectance élevée (L* blanc = 63~65, L* noir = 13~14, L* rouge = 25~28)

◊Mode purement réfléchissant et angle de vision ultra large

◊Consommation d'énergie extrêmement faible (≤3μA en sommeil profond, puissance maximale de mise à jour de 250 mA)

◊Affichage bi-stable et plage de température commerciale (0 à 35°C)

◊Surface anti-éblouissement à couche dure et RAM d'affichage sur puce

◊Interface de capteur de température 3 fils/4 fils SPI + I2C (interne/externe)

◊OTP de 10 octets pour les modules conformes à l'ID et à la RoHS

L'YE133A01 est un écran électrophorétique à matrice active (AMEPD) optimisé pour les scénarios colorés à haute information de grande taille.16 mm) avec 960×680 pixels (0.287×0.287mm, 88 DPI), supportant un écran 3 couleurs noir/blanc/rouge, idéal pour une catégorisation précise des informations dans les étiquettes électroniques, les étiquettes logistiques, les terminaux de contrôle industriels,et des panneaux de prix de détail grand formatLe module intègre un circuit intégré de pilote SSD1677 de haute performance, comprenant le tampon de la porte, le tampon de la source, le contrôle du temps, l'oscillateur, le convertisseur CC-CC, la SRAM et le LUT, assurant une performance stable.d'un diamètre de 286.32×212.16×1.15mm (sans film de masquage) et un poids de 72±0.2g, il s'intègre parfaitement dans les mises en page des appareils de grande taille.La surface anti-éblouissement à revêtement dur et le mode réfléchissant pur éliminent l'éblouissement sous une lumière forte, tandis que la technologie bi-stable assure une consommation d'énergie ultra-faible en ne tirant que du courant pendant les mises à jour de l'écran.

Le type	E-papier	Méthode de rafraîchissement de l'écran	Récupération complète
Résolution	960 × 680 (88 DPI)	Lieu d'origine	Shenzhen, en Chine
Nom de marque	Technologie de Yingzhanying	Définition des dimensions	286.32 (H) × 212.16 (V) × 1.15 (D) mm (sans film de masquage)
Type de fournisseur	Tout le monde	Zones actives	275.52 ((H) × 195.16 ((V) mm
Interface	SPI à trois fils/4 fils (pins BS1 sélectionnables), I2C	Clé de pilotage	Le nombre de points de contrôle
Nombre de pièces	5 pièces	Température de fonctionnement	0 à 35 °C (45 à 70% HRA)
Type de connecteur	Socket ZIF à 24 broches de 0,5 mm	Température de stockage	0 à 35 °C (maximum 5 ans, 45 à 70% de HRA)
Les couleurs	Noir/blanc/rouge
Consommation d'électricité	Mise à jour: ≤ 250 mA (25 °C); Sommeil profond: ≤ 3 μA

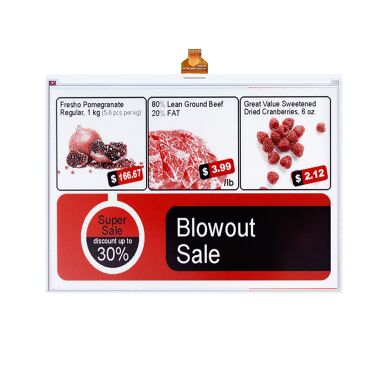

Image du produit

L'YE133A01 excelle dans les scénarios de grande taille à haute information codés par couleur avec sa résolution de 88 DPI et sa capacité à 3 couleurs.,Il est donc parfait pour les étiquettes électroniques, les étiquettes logistiques, les terminaux de contrôle industriels et les grands panneaux de prix de détail.Sa haute résolution 960×680 et 13La zone active de 0,3 pouces est conçue pour afficher des informations riches en lignes multiples, telles que les spécifications des produits, les niveaux de prix, l'état des stocks, les descriptions détaillées et les informations sur les lots.La surface anti-éblouissement en couche dure élimine l'éblouissement sous la lumière directe du soleilAvec une épaisseur mince de 1,15 mm et un design léger, il s'intègre dans les mises en page des appareils de grande taille,tandis que la consommation d'énergie ultra-faible (≤3μA en sommeil profond) permet une durée de vie de la batterie de plus de 12 mois pour des applications mises à jour quotidiennement.

Le YE133A01 est principalement conçu pour les grands systèmes d'étiquettes électroniques (ESL) et de contrôle industriel avec diverses applications industrielles.il sert de grandes étiquettes électroniques pour les supermarchés, les pharmacies et les librairies, utilisant un écran en trois couleurs pour mettre en évidence les promotions (rouge), les descriptions/prix détaillés des produits (noir), améliorer l'accès à l'information des clients et réduire les mises à jour manuelles des étiquettesDans la logistique, il fonctionne comme une grande étiquette de fret, affichant les feuilles de transport complètes, les statuts de transport,et marqueurs d'urgence (rouge pour les envois prioritaires)Dans le contrôle industriel, il agit comme un moniteur d'état, indiquant les états normal (blanc), de défaut (noir) et d'urgence (rouge) pour les équipements.Avec la conformité RoHS et des tests rigoureux de fiabilité (haute/faible température, vibration, impact de chute), il répond aux exigences mondiales en matière d'environnement et de fiabilité pour les applications de papier électronique en trois couleurs de grande taille.

Principaux avantages

◊ Affichage à 3 couleurs haute résolution de grande taille: une capacité d'information riche

L'YE133A01 dispose d'une grande zone active de 13,3 pouces (275,52 × 195,16 mm) avec une résolution de 960 × 680 (88 DPI), prenant en charge l'affichage en 3 couleurs pour la classification des informations à deux niveaux.Ses performances optiques sont excellentes.: état blanc L*=63~65, état noir L*=13~14 (a*=3~5), état rouge L*=25~28 (a*=36~40), reflet blanc 30~35%, et rapport de contraste 10~15:1Le mode purement réfléchissant permet d'économiser de l'énergie en éliminant le rétroéclairage, tandis que la surface anti-éblouissement en couche dure réduit l'éblouissement sous la lumière directe du soleil.Il n'y a pas de déviation de couleur ou de luminosité par rapport à n'importe quelle direction, qui prend en charge la visualisation par plusieurs personnes pour les grands appareils partagés tels que les moniteurs industriels ou les étiquettes de prix de détail.

◊ Puissance ultra-faible et performance stable: fiabilité à long terme

Propulsé par une technologie bi-stable, le module ne consomme d'énergie que pendant les mises à jour (maximum 250 mA à 25 °C) et absorbe ≤3 μA en sommeil profond.Une batterie au lithium standard peut alimenter des gros appareils mis à jour quotidiennement pendant plus de 12 mois, réduisant la fréquence de remplacement de la batterie. Il intègre l'IC pilote SSD1677 avec le booster/régulateur intégré à la puce, générant en interne des tensions VCOM, Gate (VGH/VGL) et Source (VSH1/VSH2/VSL),simplification des circuits externesLe capteur de température interne/externe (I2C) permet un réglage en temps réel de la forme d'onde, assurant un fonctionnement stable à 0 à 35°C. Il a passé des tests rigoureux de fiabilité,y compris le stockage à haute/faible température de 240 heures, 168 heures de fonctionnement à haute humidité et 50 cycles de température (-25°C~60°C), assurant une utilisation à long terme.

◊ Interface flexible et intégration facile: faible coût de développement

Le module prend en charge le SPI 3 fils/4 fils (sélectionnable via BS1 pin) et I2C pour les capteurs de température, compatible avec la plupart des MCU et des systèmes embarqués.La prise ZIF de 5 mm permet une prise rapideLa forme d'onde est stockée dans un OTP sur puce avec un espace de 10 octets pour l'identification du module, prenant en charge la programmation personnalisée.Le FPC flexible avec rigidificateur PI simplifie l'installation dans les grandes dispositions d'appareils non plats, réduisant le cycle de développement et les coûts.

◊ Durabilité et grande adaptabilité: résistant aux environnements hostiles

Avec un contour de 286,32 × 212,16 × 1,15 mm et un poids de 72 ± 0,2 g, le YE133A01 est adapté à l'intégration de dispositifs de grande taille.la conformité RoHS répondant aux normes environnementales mondialesIl supporte une température de transport de -25 à 60 °C (10 jours) et une température de stockage de 0 à 35 °C (maximum 5 ans), s'adaptant à des environnements difficiles tels que le stockage au froid, les entrepôts ou le commerce de détail en plein air.Il a passé le test de vibration (1.04G, 10~500Hz) et l'impact de chute (100cm de hauteur sur le béton), assurant la durabilité pendant le transport et l'utilisation.La mise à jour quotidienne de l'étiquette électronique de grande taille et des appareils industriels.

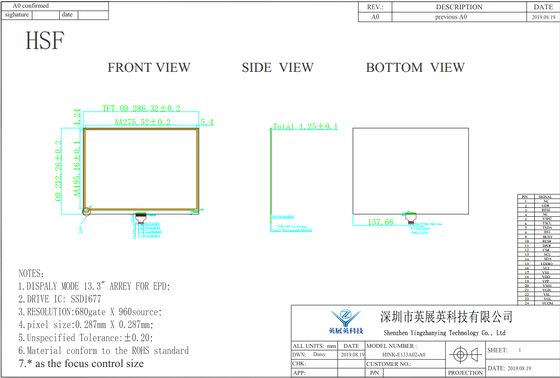

Dessin technique

Définition du code PIN

Numéro PIN	Le symbole	Définition	Nom de l'entreprise
1	N.C.	Aucune connexion et ne pas connecter avec d'autres broches NC	Restez ouverts
2	RDA	Contrôle du moteur de la passerelle MOSFET N-Channel
3	RESE	Entrée de détection de courant pour la boucle de commande
4	N.C.	Aucune connexion et ne pas connecter avec d'autres broches NC	Restez ouverts
5	VSH2	Voltage de conduite de la source positive (pour le rouge)
6	TSCL	Interface I2C avec le capteur de température numérique
7	TSDA	Interface I2C avec le capteur de température numérique
8	BS1	Épingle de sélection du bus	SPI bas = 4 fils, SPI haut = 3 fils (9 bits)
9	Je suis occupé.	Pinceau de sortie d'état occupé	H=Conducteur occupé, L=Pouvoir envoyer des commandes/données
10	Ressources résiduelles	Pinceau de réinitialisation globale	Faible activité
11	D/C#	Pinceau de commande/données	Le nombre de commandes est le même.
12	Je suis désolé.	Choisir une broche d'entrée	Low=IC activé pour la communication MCU
13	Le SCL	Pile d'horloge en série (SPI)
14	Le SDA	Pinceau de données série (SPI)
15	VDDIO	Puissance pour les broches logiques d'interface
16	C.I.V.	Pin d'alimentation pour la puce	2.5 à 3,7 V
17	VSS	Terrain numérique
18	VDD	épingle d'alimentation logique de base
19	VPP	L'alimentation électrique pour la programmation OTP
20	VSH1	Voltage de conduite de la source positive (pour B/W)
21	VGH	Voltage d'entraînement de la porte positive
22	VSL	Voltage d'entraînement de source négatif
23	VGL	Voltage négatif de la porte
24	VCOM	Voltage d'entraînement VCOM	OTP programmé en usine

Options de personnalisation

Le...L'année 133A01offre de multiples options de personnalisation pour répondre aux divers besoins d'applications en 3 couleurs de grande taille:

Conception de la FPC:La disposition flexible et le type de connecteur peuvent être ajustés en fonction des exigences du système.

Couverture en verre:La taille, l'épaisseur, la forme et l'impression de surface (logo, motif) peuvent être personnalisées.

Couleurs d'affichage: Différentes combinaisons de couleurs sont disponibles pour la personnalisation, y compris noir-blanc-rouge-jaune, noir-blanc, noir-blanc-rouge, etc.

Les modes de mise à jour: Plusieurs méthodes de rafraîchissement personnalisables, telles que rafraîchissement rapide, rafraîchissement lent, rafraîchissement complet, rafraîchissement partiel, et plus encore.
