10Display de papel eletrônico de 2 polegadas 640×960 Preto / Branco / Vermelho 3 cores E tela de tinta

produtos

Tipo exposição da barra do LCD

10Display de papel eletrônico de 2 polegadas 640×960 Preto / Branco / Vermelho 3 cores E tela de tinta

MOQ:	300
Preço:	47.59-55.52/pc
standard packaging:	35 unidades/caixa
Delivery period:	14-30 dias
Método do pagamento:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Cantão, China

Marca

Certificação

RoHS/CE/CB

Número do modelo

YE102A04

Documento

Destacar:

10Display eletrónico de papel de 2 polegadas

Display eletrónico em papel 640×960

Ecrã de tinta 3 cores

Descrição do produto

10.2 polegadas E-paper Display 640×960 Resolução Preto/Branco/Vermelho 3-Color E-Ink Screen

(Modelo: YE102A04)

Características do produto

◊ Display de 640×960 pixels (113 DPI, passo de pixel 0,2245×0,2245mm)

◊Capacidades de exibição completa em 3 cores preto/branco/vermelho (B/W/R)

◊Alto contraste e alta reflectância (L* branco=66, L* preto=20)

◊Modo de reflexo puro e ângulo de visão ultra amplo

◊Consumo de energia ultra-baixo (≤3μA de sono profundo, 300mA de potência máxima de atualização)

◊Display bi-estável e faixa de temperatura comercial (0~40°C)

◊Superfície antiglare de revestimento duro e RAM de exibição no chip

◊Interface de sensores de temperatura SPI + I2C de três fios e quatro fios (internos/externos)

◊Reforço/regulador no chip e compatível com a RoHS2.0+REACH

O YE102A04 é um Display Electrophoretic Matrix ativo (AMEPD) otimizado para cenários de grande tamanho de alta informação codificados por cores.68 mm) com 640×960 pixels (0.2245×0.2245mm pitch de pixels, 113 DPI), com suporte a um ecrã de 3 cores preto/branco/vermelho ̇ ideal para categorização precisa de informações em etiquetas eletrónicas, etiquetas logísticas, terminais de controlo industrial,e sinais de preços de retalho de grande formatoO módulo integra um driver IC SSD1677 de alto desempenho, incluindo buffer de gate, buffer de fonte, controle de tempo, oscilador, conversor DC-DC, SRAM e LUT, garantindo um desempenho estável.Com uma dimensão de contorno de 224 × 157 × 1.15mm (sem filme de mascaramento) e peso de 60±0,2g, ele se encaixa perfeitamente em layouts de dispositivos de grande porte.enquanto a tecnologia bi-estável garante um consumo de energia ultra-baixo, somente a corrente de extração durante as atualizações da tela.

Tipo	Papel eletrónico	Método de atualização da tela	Refrescar completamente
Resolução	640×960 (113 DPI)	Local de origem	Shenzhen, China
Nome da marca	Tecnologia Yingzhanying	Dimensões de contorno	224 ((H) × 157 ((V) × 1,15 ((D) mm (sem filme de mascaramento)
Tipo de fornecedor	Todos (IPS)	Área ativa	215.52 ((H) × 143.68 ((V) mm
Interface	SPI de 3 fios/4 fios (ponto de BS selecionável), I2C	IC do condutor	SSD1677
MOQ	5PCS	Temperatura de funcionamento	0~40°C (45~70%RH)
Tipo de conector	Soquete ZIF de 24 pines de 0,5 mm	Temperatura de armazenamento	-25~60°C (máximo 5 anos, 45~70%RH)
Cores	Negro/Branco/Vermelho
Consumo de energia	Atualização: ≤300 mA (25°C); sono profundo: ≤3μA

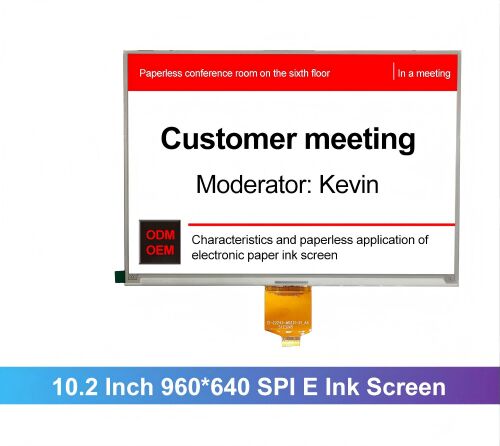

Imagem do produto

O YE102A04 se destaca em cenários codificados por cores de grande tamanho e de alta informação com sua resolução de 113 DPI e capacidade de 3 cores.Apresentam de forma vívida informações de dois níveis: promoções/alertas urgentes, preto para texto/códigos de barras detalhados e branco para fundo, tornando-o perfeito para etiquetas eletrónicas de prateleiras, etiquetas de logística, terminais de controlo industrial e grandes sinais de preços de retalho.A sua alta resolução de 640×960 e 10A área ativa de 0,2 polegadas é adaptada para exibir informações ricas em várias linhas, como especificações de produtos, níveis de preço, estado de estoque, descrições detalhadas e informações de lote.A superfície de revestimento duro anti-brilho elimina o brilho sob a luz solar direta, mantendo a legibilidade em lojas de varejo, armazéns ou quiosques ao ar livre. Com uma espessura fina de 1,15 mm e design leve, ele se encaixa em layouts de dispositivos de grande porte,enquanto o consumo de energia ultra baixo (≤3μA de sono profundo) permite mais de 12 meses de duração da bateria para aplicações atualizadas diariamente.

O YE102A04 foi concebido principalmente para grandes sistemas de etiquetas eletrónicas de prateleira (ESL) e controlo industrial com diversas aplicações industriais.serve como grandes etiquetas eletrônicas de prateleiras para supermercados, farmácias e livrarias, utilizando um ecrã de 3 cores para realçar promoções (vermelho), descrições/preços detalhados dos produtos (preto),e do estado das existências (fondo branco) melhorar o acesso à informação dos clientes e reduzir as actualizações manuais dos rótulosO seu baixo consumo energético reduz os custos de manutenção do retalho. Na logística, funciona como uma grande etiqueta de carga, exibindo folhas de transporte completas, status de transporte,e marcadores de urgência (vermelho para remessas prioritárias), resistente ao transporte a -25 ~ 60 ° C por 10 dias. No controle industrial, ele atua como monitor de status, indicando estados normais (branco), falha (preto) e urgente (vermelho) para equipamentos. Com RoHS2.Conformidade 0+REACH e ensaios rigorosos de fiabilidade (alta/baixa temperatura), vibração, impacto de queda), satisfaz as exigências globais de segurança e de segurança ambiental para aplicações de papel eletrónico de 3 cores de grandes dimensões.

Principais vantagens

◊ Exibição de 3 cores de alta resolução de grande tamanho: rica capacidade de informação

O YE102A04 possui uma grande área ativa de 10,2 polegadas (215,52×143,68mm) com resolução de 640×960 (113 DPI), suportando exibição em 3 cores para classificação de informações de duplo nível.O seu desempenho óptico é excelente: estado branco L*=66, estado preto L*=20, garantindo um alto contraste e uma leitura fácil.enquanto a superfície anti-reflexo de revestimento duro reduz o brilho sob a luz solar direta. Com um ângulo de visão ultra largo, não há desvio de cor ou brilho de qualquer direcção, suportando visualização de várias pessoas para dispositivos compartilhados grandes como monitores industriais ou etiquetas de preço de varejo.

◊ Potência ultra-baixa e desempenho estável: fiabilidade a longo prazo

Alimentado por tecnologia bi-estável, o módulo consome energia apenas durante as atualizações (máximo 300 mA a 25 °C) e absorve ≤3 μA em sono profundo.Uma bateria de lítio padrão pode alimentar dispositivos grandes atualizados diariamente por mais de 12 meses, reduzindo a frequência de substituição da bateria. Integra o SSD1677 driver IC com o booster/regulador no chip, gerando internamente tensões VCOM, Gate (VGH/VGL) e Source (VSH1/VSH2/VSL),simplificação dos circuitos externosO sensor de temperatura interno/externo (I2C) permite o ajuste da forma de onda em tempo real, garantindo uma operação estável em 0~40°C.Incluindo armazenamento a altas/baixas temperaturas durante 240 horas, 168 horas de funcionamento em alta umidade e 50 ciclos de temperatura (-25°C~60°C), garantindo uma utilização a longo prazo.

◊ Interface flexível e fácil integração: baixo custo de desenvolvimento

O módulo suporta SPI de 3 fios/4 fios (selecionável através do pin BS) e I2C para sensores de temperatura, compatível com a maioria das MCUs e sistemas incorporados, sem necessidade de drivers complexos.Os pinos 6 (TSCL) e 7 (TSDA) devem ser ligados à terra se não forem utilizados sensores de temperatura externos (não NC)O soquete ZIF de 24 pines de 0,5 mm permite uma instalação rápida e segura. A forma de onda é armazenada no OTP no chip, suportando programação personalizada. O FPC flexível com rígido PI (espessura total 0,30±0.03 mm) simplifica a instalação em grandes dispositivos não planos, reduzindo o ciclo de desenvolvimento e os custos.

◊ Durabilidade e ampla adaptabilidade: Resistente a ambientes adversos

Com um contorno de 224×157×1.15mm e um peso de 60±0.2g, o YE102A04 é adequado para integração de dispositivos de grande porte.0+REACH cumpre normas ambientais globaisSuporta temperatura de transporte -25 ~ 60 ° C (10 dias) e temperatura de armazenamento -25 ~ 60 ° C (máximo 5 anos), adaptando-se a ambientes adversos como armazenamento frio, armazéns ou varejo ao ar livre.Passou os testes de vibração (1.04G, 10~500Hz) e impacto de queda (100cm de altura no concreto), garantindo durabilidade durante o transporte e utilização.A utilização de um sistema de etiquetas eletrónicas de grande dimensão e de dispositivos industriais.

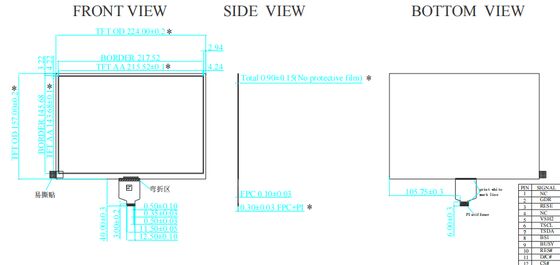

Desenho técnico

Definição do PIN

Número PIN	Símbolo	Descrição	Observação
1	NC	Sem ligação e não se liga a outros pinos NC	Mantém-te aberto.
2	RDA	Controle de Acionamento de Portão MOSFET N-Channel
3	RESE	Entrada de sentido de corrente para o circuito de controlo
4	NC	Sem ligação e não se liga a outros pinos NC	Mantém-te aberto.
5	VSH2	Voltagem de accionamento da fonte positiva (para vermelho)
6	TSCL	Interface I2C com o sensor de temperatura digital	Terreno se não for utilizado o sensor externo (não NC)
7	TSDA	Interface I2C com sensor de temperatura digital Pin de dados	Terreno se não for utilizado o sensor externo (não NC)
8	BS	Pin de selecção do autocarro	Low=4-wire SPI, High=3-wire SPI (9 bits)
9	Ocupação	Pin de saída de estado ocupado	H=Condutor ocupado, L=Pode enviar comando/dados
10	RST_N	Pin de reinicialização global	Baixo nível ativo
11	DC	Pin de controlo de dados/comando	Alto = dados, baixo = comando
12	CSB	Chip Selecionar pin de entrada	Low=IC habilitado para comunicação MCU
13	SCL	Pin de relógio em série (SPI)
14	SDA	Pin de dados de série (SPI)
15	VDDIO	Potência para pinos lógicos de interface
16	CCC	Pin de alimentação para o chip	2.4~3.6V
17	VSS	Terreno digital
18	VDD	1.5V de entrada e saída de tensão
19	VPP	Fornecimento de energia para programação OTP (10V)
20	VSH1	Voltagem de accionamento da fonte positiva (para B/W)
21	VGH	Voltagem de accionamento da porta positiva
22	VSL	Voltagem de accionamento da fonte negativa
23	VGL	Voltagem da porta negativa
24	VCOM	Voltagem de accionamento VCOM	OTP programado em fábrica

Opções de personalização

O...Ano de execuçãooferece várias opções de personalização para atender às diversas necessidades de aplicações de 3 cores de grande porte:

Projeto FPC:O layout flexível e o tipo de conector podem ser ajustados de acordo com os requisitos do sistema.

Vidro de cobertura:O tamanho, a espessura, a forma e a impressão de superfície (logotipo, padrão) podem ser personalizados.

Cor de exibição: Várias combinações de cores disponíveis para personalização, incluindo preto-branco-vermelho-amarelo, preto-branco, preto-branco-vermelho, etc.

Modos de atualização: Métodos de atualização múltiplos personalizáveis, como atualização rápida, atualização lenta, atualização completa, atualização parcial e muito mais.
