9.7 polegadas E Ink Display 960×672 Resolução Preto Branco Vermelho Cor E Ink Screen

produtos

Tipo exposição da barra do LCD

9.7 polegadas E Ink Display 960×672 Resolução Preto Branco Vermelho Cor E Ink Screen

MOQ:	400
Preço:	36.43-41.27/pc
standard packaging:	35 unidades/caixa
Delivery period:	14-30 dias
Método do pagamento:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Cantão, China

Marca

Certificação

RoHS/CE/CB

Número do modelo

YE097A01

Documento

Destacar:

9Display de tinta de 0

7 polegadas

E Display de tinta 960×672

Descrição do produto

Tela E-paper de 9,7 polegadas com resolução de 960×672 Preto/Branco/Vermelho Tela E-Ink de 3 cores

(Modelo: YE097A01)

Características do Produto

◊ Tela de 960×672 pixels (120 DPI, passo de pixel 0,21×0,21mm)

◊Capacidades de exibição completa em 3 cores Preto/Branco/Vermelho (B/W/R)

◊Alto contraste e alta refletância (branco L*=63~65, preto L*=13~14, vermelho L*=25~28)

◊Modo reflexivo puro e ângulo de visão ultra amplo

◊Consumo de energia ultrabaixo (≤3μA em sono profundo, 250mAs de potência máxima de atualização)

◊Tela biestável e faixa de temperatura comercial (0~35℃)

◊Superfície anti-reflexo com revestimento duro e RAM de tela no chip

◊Interface de sensor de temperatura SPI + I2C de 3 fios/4 fios (interno/externo)

◊Booster/regulador no chip e compatível com ROHS2.0+REACH

O YE097A01 é uma tela eletroforética de matriz ativa (AMEPD) otimizada para cenários coloridos de alta informação em grande formato. Possui uma área ativa de 9,7 polegadas (201,60×141,12 mm) com 960×672 pixels (passo de pixel de 0,21×0,21 mm, 120 DPI), suportando exibição em 3 cores Preto/Branco/Vermelho—ideal para categorização precisa de informações em etiquetas eletrônicas de prateleira, etiquetas de logística, terminais de controle industrial e sinais de preços de varejo em grande formato. O módulo integra um CI de driver SSD1677 de alto desempenho, incluindo buffer de gate, buffer de fonte, controle de tempo, oscilador, conversor DC-DC, SRAM e LUT, garantindo desempenho estável. Com uma dimensão de contorno de 210,80×154,90×1,1 mm e peso de 58±0,2g, ele se encaixa perfeitamente em layouts de dispositivos de grande formato. A superfície anti-reflexo com revestimento duro e o modo reflexivo puro eliminam o brilho sob luz forte, enquanto a tecnologia biestável garante um consumo de energia ultrabaixo—consumindo corrente apenas durante as atualizações da tela.

Tipo	E-Paper	Método de Atualização da Tela	Atualização Completa
Resolução	960×672 (120 DPI)	Local de Origem	Shenzhen, China
Marca	Yingzhanying Technology	Dimensões do Contorno	210,80(A)×154,90(V)×1,1(P) mm
Tipo de Fornecedor	Todos (IPS)	Área Ativa	201,60(A)×141,12(V) mm
Interface	SPI de 3 fios/4 fios (pino BS1 selecionável), I2C	CI do Driver	SSD1677
MOQ	5PCS	Temperatura de Operação	0~35℃ (45~70%UR)
Tipo de Conector	Soquete ZIF de 24 pinos 0,5 mm	Temperatura de Armazenamento	0~35℃ (máx. 5 anos)
Cores	Preto/Branco/Vermelho
Consumo de Energia	Atualização: ≤250mAs (25℃); Sono Profundo: ≤3μA

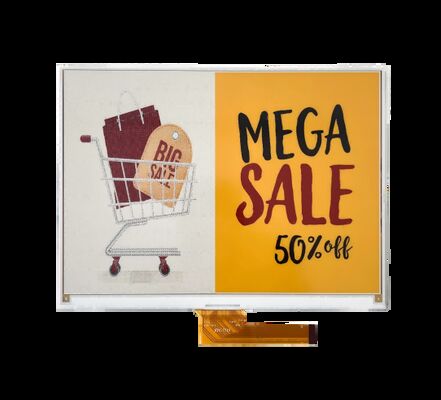

Imagem do Produto

O YE097A01 se destaca em cenários coloridos de alta informação em grande formato com sua resolução de 120 DPI e capacidade de 3 cores. Ele apresenta vividamente informações de dois níveis—vermelho para promoções/alertas urgentes, preto para texto/códigos de barras detalhados e branco para fundo—tornando-o perfeito para etiquetas eletrônicas de prateleira, etiquetas de logística, terminais de controle industrial e grandes sinais de preços de varejo. Sua alta resolução de 960×672 e grande área ativa de 9,7 polegadas são adaptadas para exibir informações ricas de várias linhas, como especificações do produto, níveis de preços, status do inventário, descrições detalhadas e informações do lote. A superfície anti-reflexo com revestimento duro elimina o brilho sob luz solar direta, mantendo a legibilidade em lojas de varejo, armazéns ou quiosques externos. Com uma espessura fina de 1,1 mm e design leve, ele se encaixa em layouts de dispositivos de grande formato, enquanto o consumo de energia ultrabaixo (≤3μA em sono profundo) permite mais de 12 meses de vida útil da bateria para aplicações atualizadas diariamente.

O YE097A01 é projetado principalmente para grandes sistemas de Etiquetas Eletrônicas de Prateleira (ESL) e controle industrial com diversas aplicações industriais. No varejo, ele serve como grandes etiquetas eletrônicas de prateleira para supermercados, farmácias e livrarias, usando a tela de 3 cores para destacar promoções (vermelho), descrições/preços detalhados do produto (preto) e status do estoque (fundo branco)—melhorando o acesso à informação do cliente e reduzindo as atualizações manuais das etiquetas. Seu baixo consumo de energia reduz os custos de manutenção do varejo. Em logística, ele funciona como grandes etiquetas de carga, exibindo conhecimentos de embarque completos, status de transporte e marcadores urgentes (vermelho para remessas prioritárias), suportando -25~60℃ de transporte por 10 dias. No controle industrial, ele atua como monitores de status, indicando estados normal (branco), falha (preto) e urgente (vermelho) para equipamentos. Com conformidade ROHS2.0+REACH e testes rigorosos de confiabilidade (alta/baixa temperatura, vibração, impacto de queda), ele atende às demandas ambientais e de confiabilidade globais para aplicações de e-paper de 3 cores em grande formato.

Vantagens Principais

◊ Tela de 3 cores de alta resolução e grande formato: Capacidade rica de informações

O YE097A01 apresenta uma grande área ativa de 9,7 polegadas (201,60×141,12 mm) com resolução de 960×672 (120 DPI), suportando exibição em 3 cores para classificação de informações de dois níveis. Seu desempenho óptico é excelente: estado branco L*=63~65, estado preto L*=13~14 (a*=3~5), estado vermelho L*=25~28 (a*=36~40), refletância branca 30~35% e relação de contraste 10~15:1. O modo reflexivo puro economiza energia eliminando a retroiluminação, enquanto a superfície anti-reflexo com revestimento duro reduz o brilho sob luz solar direta. Com um ângulo de visão ultra amplo, não há desvio de cor ou brilho de nenhuma direção, suportando a visualização por várias pessoas para grandes dispositivos compartilhados, como monitores industriais ou etiquetas de preços de varejo.

◊ Energia ultrabaixa e desempenho estável: Confiabilidade a longo prazo

Alimentado por tecnologia biestável, o módulo consome energia apenas durante as atualizações (máx. 250mAs a 25℃) e consome ≤3μA em sono profundo. Uma bateria de lítio padrão pode alimentar dispositivos grandes atualizados diariamente por mais de 12 meses, reduzindo a frequência de substituição da bateria. Ele integra o CI do driver SSD1677 com booster/regulador no chip, gerando tensões VCOM, Gate (VGH/VGL) e Source (VSH1/VSH2/VSL) internamente, simplificando os circuitos externos. O sensor de temperatura interno/externo (I2C) permite o ajuste da forma de onda em tempo real, garantindo a operação estável em 0~35℃. Ele passou em testes rigorosos de confiabilidade, incluindo armazenamento em alta/baixa temperatura de 240 horas, operação em alta umidade de 168 horas e 50 ciclos de temperatura (-25℃~60℃), garantindo o uso a longo prazo.

◊ Interface flexível e fácil integração: Baixo custo de desenvolvimento

O módulo suporta SPI de 3 fios/4 fios (selecionável via pino BS1) e I2C para sensores de temperatura, compatível com a maioria dos MCUs e sistemas embarcados—sem necessidade de drivers complexos. Os pinos 6 (TSCL) e 7 (TSDA) devem ser aterrados se os sensores de temperatura externos não forem usados (não NC). O soquete ZIF de 24 pinos 0,5 mm permite uma instalação rápida e segura. A forma de onda é armazenada no OTP no chip, suportando a programação personalizada. O FPC flexível com reforço PI (espessura total 0,30±0,03 mm) simplifica a instalação em layouts de dispositivos grandes não planos, reduzindo o ciclo de desenvolvimento e o custo.

◊ Durável e ampla adaptabilidade: Resistente a ambientes agressivos

Com um contorno de 210,80×154,90×1,1 mm e peso de 58±0,2g, o YE097A01 é adequado para a integração de dispositivos de grande formato. A superfície anti-reflexo com revestimento duro resiste a arranhões e impressões digitais, enquanto a conformidade ROHS2.0+REACH atende aos padrões ambientais globais. Ele suporta temperatura de transporte -25~60℃ (10 dias) e temperatura de armazenamento 0~35℃ (máx. 5 anos), adaptando-se a ambientes agressivos como armazenamento a frio, armazéns ou varejo ao ar livre. Ele passou em testes de vibração (1,04G, 10~500Hz) e impacto de queda (altura de 100 cm em concreto), garantindo durabilidade durante o transporte e uso. A vida útil de design de 5 anos (25℃/60%UR, atualizações diárias) garante uma operação confiável a longo prazo para etiquetas eletrônicas de prateleira e dispositivos industriais.

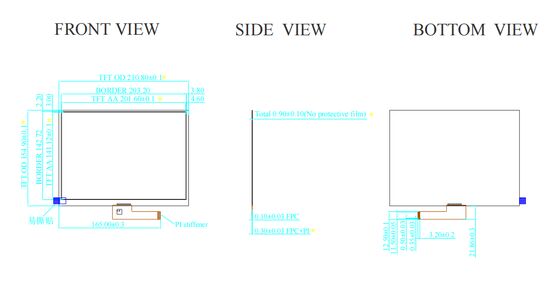

Desenho Técnico

Definição de PIN

PIN	Símbolo	Descrição	Observação
1	NC	Sem conexão e não conecte com outros pinos NC	Manter Aberto
2	GDR	Controle de acionamento do gate MOSFET de canal N
3	RESE	Entrada de detecção de corrente para o circuito de controle
4	NC	Sem conexão e não conecte com outros pinos NC	Manter Aberto
5	VSH2	Tensão de acionamento da fonte positiva (para Vermelho)
6	TSCL	Pino de clock da interface I²C para sensor de temperatura digital	Aterrar se o sensor externo não for usado (não NC)
7	TSDA	Pino de dados da interface I²C para sensor de temperatura digital	Aterrar se o sensor externo não for usado (não NC)
8	BS1	Pino de seleção de barramento	Baixo=SPI de 4 fios, Alto=SPI de 3 fios (9 bits)
9	BUSY	Pino de saída de estado ocupado	H=Driver ocupado, L=Pode enviar comando/dados
10	RES#	Pino de reset global	Ativo baixo
11	D/C#	Pino de controle de dados/comando	Alto=Dados, Baixo=Comando
12	CS#	Pino de entrada de seleção de chip	Baixo=CI habilitado para comunicação MCU
13	SCL	Pino de clock serial (SPI)
14	SDA	Pino de dados seriais (SPI)
15	VDDIO	Alimentação para pinos lógicos da interface
16	VCI	Pino de alimentação para o chip	2,5~3,7V
17	VSS	Terra digital
18	VDD	Pino de alimentação lógica principal
19	VPP	Alimentação para Programação OTP
20	VSH1	Tensão de acionamento da fonte positiva (para B/W)
21	VGH	Tensão de acionamento do gate positivo
22	VSL	Tensão de acionamento da fonte negativa
23	VGL	Tensão do gate negativo
24	VCOM	Tensão de acionamento VCOM	OTP programado na fábrica

Opções de Personalização

O YE097A01 oferece várias opções de personalização para atender às diversas necessidades de aplicações de 3 cores em grande formato:

Design FPC:O layout flexível e o tipo de conector podem ser ajustados para atender aos requisitos do sistema.

Vidro de Cobertura: Tamanho, espessura, formato e impressão da superfície (logotipo, padrão) podem ser personalizados.

Cores da Tela: Várias combinações de cores disponíveis para personalização, incluindo preto-branco-vermelho-amarelo, preto-branco, preto-branco-vermelho, etc.

Modos de Atualização: Vários métodos de atualização personalizáveis, como atualização rápida, atualização lenta, atualização completa, atualização parcial e muito mais.

Etiquetas:

Ecrã de tinta a cores,

Display de papel e tinta,

Display eletrónico em papel
