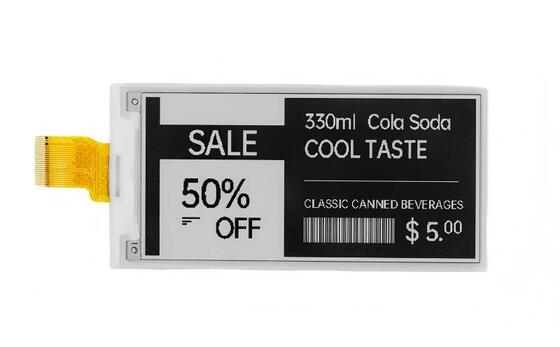

Tela E-Paper de 3,5 polegadas, resolução 184*384, 24 pinos, baixo consumo de energia, display E Ink

O módulo de exibição YE035A32 E-PAPER destaca-se em cenários compactos com o seu ecrã monocromático de alta resolução e a sua adaptabilidade a temperaturas elevadas.Códigos de barras, e gráficos simples, a sua resolução de 122 DPI e pixels retangulares (0,2075×0,2075mm) garantem detalhes nítidos, mesmo para fontes de 8pt pequenas, tornando-o ideal para exibir preços de produtos, códigos de inventário,e dados de baseA superfície de revestimento duro anti-brilho elimina o brilho sob luz solar direta, mantendo a legibilidade em lojas de varejo, armazéns de logística ou quiosques ao ar livre.Para os produtos da posição 8523, etiquetas de carga inteligentes, ou terminais de dados portáteis, seu design ultra fino (0,9 mm) se encaixa perfeitamente em dispositivos de espaço limitado,enquanto o baixo consumo de energia (≤3μA de sono profundo) garante uma longa duração da bateria sem substituições frequentes.

O módulo de exibição YE035A32 E-PAPER tem uma ampla gama de aplicações em várias indústrias.lanches), que exibe preços em tempo real, níveis de estoque e informações promocionais, o seu baixo consumo de energia elimina a substituição frequente das baterias, reduzindo os custos de manutenção do retalho.O alto contraste (10 tip) garante uma legibilidade clara mesmo em lojas com pouca luz. Na logística e no armazenamento, funciona como etiquetas de carga compactas, exibindo folhas de transporte, detalhes de destino e status de estoque,resistente a temperaturas de transporte de -25 a 60 °C durante 10 diasEm smart wearables e dispositivos portáteis, seu design leve e fino se encaixa em rastreadores de fitness, placas de identificação inteligentes e scanners portáteis, servindo como uma exibição de informações de baixo consumo.Além disso,, no controlo industrial, funciona como monitor de estado de pequenos equipamentos, mostrando parâmetros como temperatura, pressão,e estado de execução suporte para modos paisagem/retrato para se adaptar a diferentes layouts de dispositivosCom conformidade com a ROHS2.0+HF+REACH e testes de fiabilidade rigorosos (incluindo testes de alta temperatura, baixa temperatura e vibração),Cumprir os requisitos ambientais e de utilização a longo prazo em diversos cenários.

O YE035A32 adota tecnologia de exibição refletora pura sem luz de fundo, proporcionando uma experiência visual semelhante a papel com uma reflectância de estado de branco de 35% (tipo) e uma relação de contraste de 10 (tipo).) ̊garantir um texto e imagens claros e nítidos mesmo em ambientes luminososSua resolução de 184×384 (122 DPI) e pixels retangulares (0,2075×0,2075mm) evitam distorção de imagem, tornando-o ideal para exibir códigos de barras, fontes pequenas e gráficos simples.A superfície anti-brilho de revestimento duro reduz o brilho sob a luz solar direta, mantendo a legibilidade em cenários externos ou interiores luminosos, com um ângulo de visão ultra largo (sem desvio de cor/luminosidade em relação às direcções das 12h, 3h, 6h, 9h),Suporta visualização multi-pessoaAlém disso, suporta modos paisagístico e retratista, adaptando-se a diferentes orientações de instalação.

Com base na tecnologia de exibição bi-estável, o módulo só consome energia durante a atualização da tela. O consumo de energia do painel é de 26 mA (máximo a 25 °C), enquanto a corrente no modo de sono profundo é ≤3μA.Quando combinado com uma bateria de lítio padrãoO reforço integrado no chip gera VCOM (programável através de comandos), Gate (VGH:10~20V selecionáveis, VGL: -5~-17V selecionável), e Fonte (VSH1/VSH2: 2.4~17V selecionável, VSL: -5~-17V selecionável) impulsionando voltagens internamente, reduzindo a complexidade do circuito externo e otimizando a eficiência energética.Ele também suporta controle de início suave (via 0x0C comando) para ajustar a fase de reforço corrente e duraçãoA detecção de baixa tensão (LVD) monitora o estado da bateria (VCI: 2,5~3,7V),assegurar uma operação fiável mesmo em ambientes com flutuações de potência.

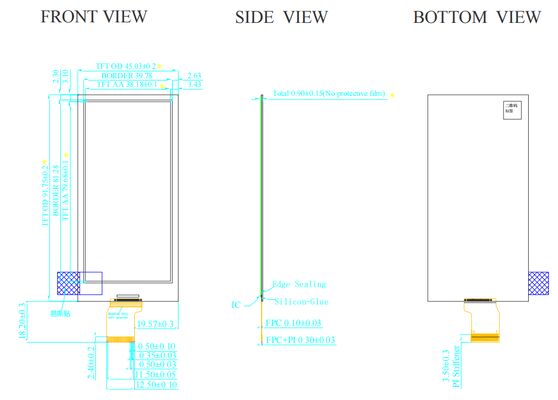

O YE035A32 apresenta uma excelente adaptabilidade ao ambiente: funciona de forma estável a -15~65°C (45~70%RH),O uso normal é garantido 0~50°C) e pode suportar temperaturas de transporte de -25~60°C por até 10 dias. Passou por testes de fiabilidade rigorosos, incluindo 240 horas de operação em alta temperatura (40°C) e baixa temperatura (0°C), 50 ciclos de temperatura (-25°C~60°C),168 horas de alta temperatura e alta umidade (40°C)O design do endurecedor FPC+PI (espessura total 0,30±0,0 μm) é baseado em um sistema de pressão de tensão de 90 V (90 RH) e em testes de ESD (+/-250V, 0Ω, 200pF) que garantem nenhuma falha funcional ou defeito de aparência.03 mm) aumenta a estabilidade mecânica durante a instalaçãoA tela de revestimento rígido é resistente a arranhões e impressões digitais.O módulo também suporta a personalização de forma de onda especial para 0 ~ 50 ° C operação, garantindo uma qualidade de exibição estável em ambientes de temperaturas extremas.

O módulo suporta interfaces SPI de 3 fios/4 fios (selecionáveis através do pin BS1) e I2C para sensores de temperatura internos/externos, compatível com a maioria dos microcontroladores, PLCs,e sistemas integrados não é necessário desenvolvimento de condutores complexos. O driver IC SSD1685 oferece comandos ricos para controle de exibição: ajuste de resolução (através do comando 0x21, 168×384/184×384/200×384/216×384 selecionável), configuração de janela de RAM (através dos comandos 0x44/0x45),e controlo da forma de onda da borda (via comando 0x3C)Inclui espaço OTP de 10 bytes para armazenar a identificação do módulo (por exemplo, lote de produção, número de série), permitindo fácil gerenciamento e rastreabilidade do dispositivo.Soquete ZIF de 5 mm garante uma instalação segura e fácil, enquanto o design do adesivo fácil de rasgar simplifica a montagem na produção em massa. Além disso, suporta atualização parcial (através das configurações do contador de endereços da RAM) e carga de LUT em forma de onda a partir de OTP ou MCU,Adaptação a diferentes requisitos de velocidade de atualização e qualidade da tela.
