Écran TFT IPS 7 pouces avec tactile 5 points / Compatibilité Raspberry Pi

Produits

Affichage d'affichage à cristaux liquides de HDMI

Affichage rond d'affichage à cristaux liquides

Type affichage de barre d'affichage à cristaux liquides

écran d'affichage à cristaux liquides d'ordinateur portable

Écran TFT IPS 7 pouces avec tactile 5 points / Compatibilité Raspberry Pi

MOQ:	100
Prix:	$23.5-26.5/pieces
Standard Packaging:	154 * 143 * 38 (mm) / 180g
Delivery Period:	30-45 jours
Méthode De Paiement:	T/T
Supply Capacity:	50k / mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Certification

CE/ROHS

Numéro de modèle

YQ84-7

Taper:

Écran TFT IPS

Taille d'affichage:

7 pouces

Type de fournisseur:

Usine

Entrée vidéo:

Mettre en évidence:

Écran d'affichage TFT IPS 7 pouces

Écran tactile capacitif 5 points

écran tactile Raspberry Pi 7

Description de produit

Écran IPS TFT de 7 pouces avec 5 points tactiles et compatibilité Raspberry Pi

Description du produit

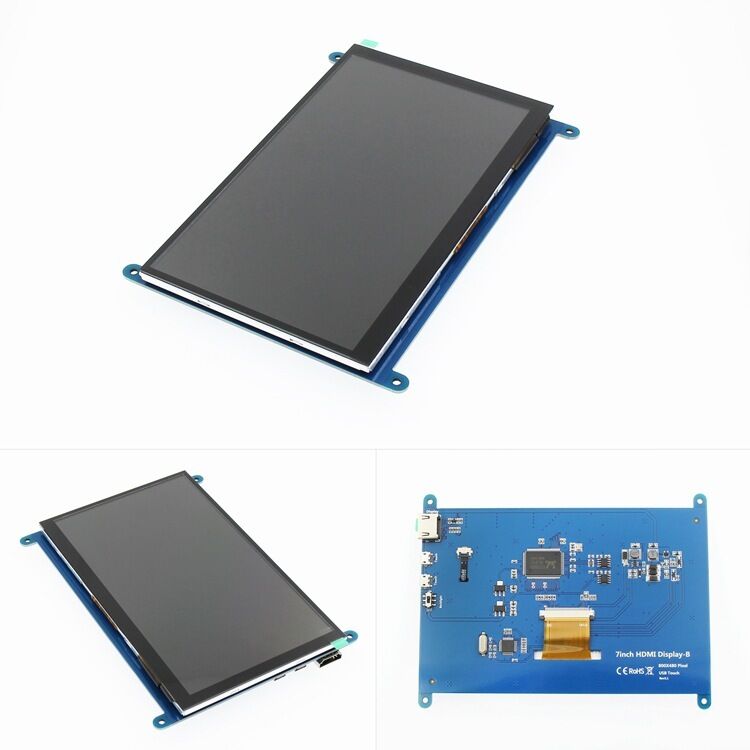

Écran tactile 7 pouces 800x480 HDMI affichage CTP IPS TFT pour Raspberry Pi

Affichage standard de 7 pouces, résolution matérielle de 800 × 480, résolution de configuration logicielle allant jusqu'à 1920 × 1080
Écran tactile capacitif avec support tactile à 5 points
Contrôle indépendant de la rétroéclairage pour économiser de l'énergie
Compatible avec les Raspberry Pi, BB Black, Banana Pi et autres mini PC traditionnels
Peut fonctionner comme un moniteur HDMI à usage général (par exemple, sous-affichage d'ordinateur)
Fonctionne avec Raspbian, Ubuntu, Kali-Linux, Kodi et Win10 IOT (un seul contact, pilote gratuit)
Fonctions de moniteur de PC prenant en charge les systèmes Win7, Win8, Win10 (touch à 5 points; XP et versions antérieures: touch à un seul point)
Certifié CE et RoHS

Paramètres du produit

Taille	7.0 pouces
Unité de production	MPI7001
Résolution	800 × 480 points
Touchez	5 points de contact capacitif

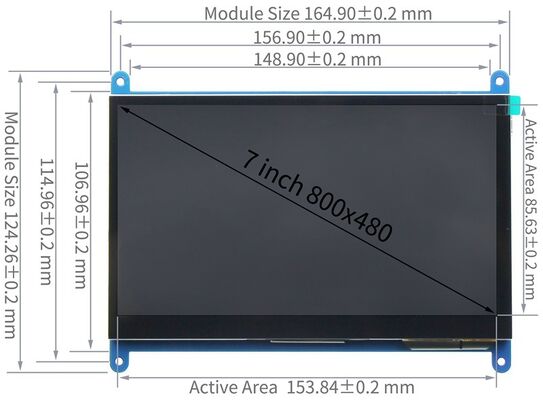

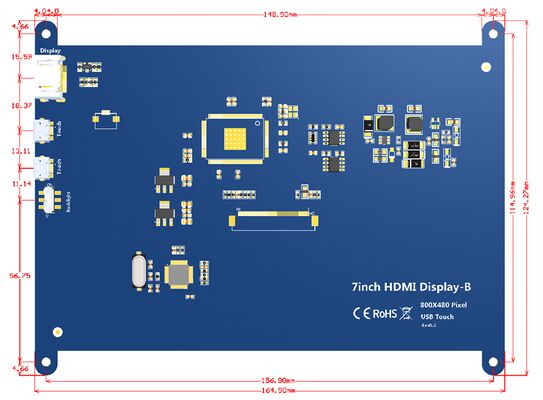

Les dimensions	164.9 × 124,27 (mm)
Le poids	380 g (inclus dans l'emballage)

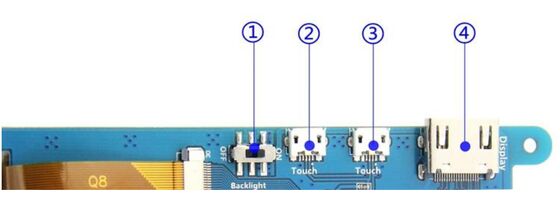

Description du matériel

①Commutateur d'alimentation de rétroéclairage: contrôle l'allumage et la désactivation du rétroéclairage pour économiser de l'énergie.

②③Connecteur USB Touch/alimentation: Pour l'alimentation et la sortie tactile, les fonctions des deux

sont les mêmes, on peut juste en utiliser une.

④Interface HDMI: pour connecter la carte mère et le moniteur LCD à la transmission HDMI.

Comment utiliser avec Raspbian/Ubuntu Mate/Win10 IoT Core System

Étape 1: Installez l'image officielle de Raspbian

Télécharger la dernière image de la source officielle
Installez le système en suivant les étapes du tutoriel officiel

Étape 2: modifier "config.txt"

Après l'installation, ouvrez le fichier config.txt dans le répertoire racine de la carte micro SD et ajoutez le code suivant à la fin:

le nombre maximal de connexions actuelles
Le code de connexion est le suivant:
Je ne sais pas comment faire.
hdmi_group=2
le mode hdmi_mode est
le mode hdmi_mode=87
Le code de l'appareil
Je ne sais pas si je peux le faire.

Enregistrer et éjecter en toute sécurité la carte micro SD.

Étape 3: Connexion et test

Insérer une carte micro SD dans le Raspberry Pi
Connectez Raspberry Pi et LCD avec le câble HDMI
Connectez le câble USB entre Raspberry Pi et LCD
Puissance sur Raspberry Pi (utiliser une alimentation complète de 2A)

Affichage de la configuration de rotation

1. Ouvrez le fichier config.txt:

Le code de commande est le suivant:

2. Ajouter l'énoncé de rotation (exemple pour une rotation de 90°):

affichage_rotate=1 #0: 0; 1: 90; 2: 180; 3: 270

3. Enregistrer et redémarrer:

le redémarrage de sudo

Configuration de rotation au toucher

1Installez libinput:

Vous pouvez utiliser l'appareil suivant:

2. Créez le répertoire xorg.conf.d (si nécessaire):

sudo mkdir /etc/X11/xorg.conf.d est un système de gestion de données.

3. Copiez le fichier de configuration:

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. Modifier le fichier de configuration:

Le code de l'appareil est le suivant:

5. Ajouter la matrice d'étalonnage (exemple pour une rotation de 90°):

Option "Matrice d'étalonnage" "0 1 0 -1 0 1 0 0 1"

6Relancer le Raspberry Pi:

le redémarrage de sudo

Paramètres de rotation:
0°: "1 0 0 0 1 0 0 0 1"
90°: "0 1 0 -1 0 1 0 0 1"
180°: "-1 0 1 0 -1 1 0 0 1"
270°: "0 -1 1 1 0 0 0 1"

Comment utiliser comme moniteur de PC

Connectez la sortie HDMI de l'ordinateur à l'interface HDMI LCD
Connectez l'interface USB Touch de l'écran LCD (ou MicroUSB) au port USB du périphérique
Pour les essais initiaux, utiliser l'écran LCD comme seul moniteur (déconnecter les autres moniteurs)
