| MOQ: | 1000 pièces |
| Prix: | $1.1~2.99/pieces |
| Standard Packaging: | 7*7*3 |
| Delivery Period: | 14-60 jours |
| Méthode De Paiement: | T/T |
| Supply Capacity: | 10000 pièces |

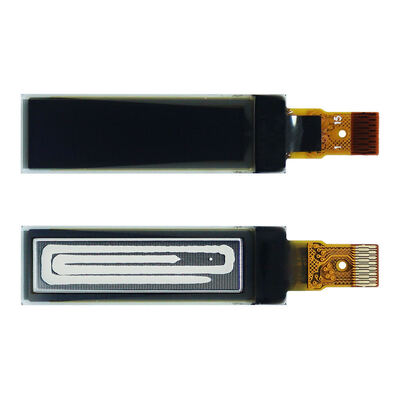

| Produit | 0Module OLED de 87 pouces | Numéro du module | E087XI-W-C15-17 Les produits de base sont les suivants: |
|---|---|---|---|
| Résolution | 128 points H × 32 points V | Affichage de couleur | Blanc (monochrome) |
| Lumière | L'exposition à l'humidité doit être maintenue à une température minimale de 120 Cd/m2 (min.), 160 Cd/m2 (type.) | Définition des dimensions | 29.0(W) × 8,8 ((H) × 1,22 ((T) mm |
| Direction de la vue | Tout le temps | Zones actives | 22.38 ((W) × 5,58 ((H) mm |
| Interface | SPI à 4 fils | Température de fonctionnement | -40 ~ +70 °C |
| Clé de pilotage | SSD1312 | Température de stockage | -40 ~ + 85 °C |
| Type d'emballage IC | COG (Chip sur verre) | Travail au volant | Les enfants, 1/12 |
| La hauteur des pixels | 0.175 ((W) × 0,175 ((H) mm | Ratio de contraste | >10000:1 (Chambre sombre) |
| Taille des pixels | 0.155 ((W) × 0.155 ((H) mm | Vie de service | 10,000 heures (@160 Cd/m2) |
| Voltage d'alimentation logique (VDD) | 1.65 ~ 3,5 V (de type 2,8 V) | Voltage d'alimentation de l'affichage (VPP) | 8.5 ~ 9,5 V (externe), 9 V (interne en courant continu ou en courant continu) |
| Numéro PIN | Le symbole | Définition |
|---|---|---|
| 1 | C2P | Terminus négatif du condensateur de propulsion volante; connectez-vous au C2N (PIN2) via le condensateur |
| 2 | C2N | Terminal positif du condensateur d'inversion volant; connectez-vous au C2P (PIN1) via le condensateur |
| 3 | C1P | Terminal positif du condensateur à inversion volante; connectez-vous au C1N (PIN4) via le condensateur |
| 4 | C1N | Terminus négatif du condensateur de propulsion volante; connectez-vous au C1P (PIN3) via le condensateur |
| 5 | VBAT | Énergie pour le circuit de convertisseur CC/DC; connectez-vous à une source externe lorsque le convertisseur est utilisé, connectez-vous au VDD lorsqu'il n'est pas utilisé |
| 6 | VSS | La mise à la terre du système OEL; les broches logiques de référence, les tensions d'entraînement OEL et les circuits analogiques doivent être connectés à une mise à la terre externe |
| 7 | VDD | Énergie pour logique; broche d'alimentation en tension, doit être connectée à une source externe (1.65~3.5V) |
| 8 | CS | Sélection de la puce; la puce est activée pour la communication MCU uniquement lorsqu'elle est tirée vers le bas |
| 9 | Ressources résiduelles | Réinitialisation de l'alimentation pour le contrôleur et le pilote; Tirez bas pour l'initialisation, maintenir haut pendant le fonctionnement normal |
| 10 | D/C | Les données/commande de commande; haut: données SDIN = données d'affichage; bas: données SDIN = commande |
| 11 | SCLK | Signal d'entrée d'horloge en série; transmission de données synchronisée avec l'horloge, un bit de données par période d'horloge |
| 12 | Numéro SDIN | Signal d'entrée de données en série; données d'entrée verrouillées au bord ascendant du SCLK (MSB en premier), identifiées comme données/commandes par bit D/C |
| 13 | IREF | Correspondance de courant pour le réglage de la luminosité; connexion au VSS via une résistance, courant maximal 12,5 μA |
| 14 | VCOMH | Voltage de sortie haut niveau pour le signal COM; connectez-vous au VSS via un condensateur |
| 15 | Le CCR | L'alimentation pour le panneau OEL; la plupart des broches d'alimentation à tension positive doivent être fournies de l'extérieur |
Notes de traitement
1. Protection électrostatique: utiliser des bracelets antistatiques et des outils mis à la terre lors de la manipulation. éviter l'assemblage dans des environnements secs; humidité relative recommandée 50%-60%. ne pas toucher les broches,électrodes ou motifs FPC directement avec les mains.
2. Instructions de nettoyage: la surface du polariseur est facilement rayée. Nettoyer avec du ruban adhésif no 810 ou équivalent. Ne pas utiliser d'eau, d'alcool éthylique, de cétone ou de solvants aromatiques,comme ils peuvent endommager le polariseur.
3. Conditions de stockage: conserver dans des sacs sous vide antistatiques avec séchage à 0°C à 30°C, humidité ≤ 60%.Rembourser si elle n' est pas utilisée dans le mois suivant l' ouverture.
4. Précautions d'utilisation: suivre la séquence d'allumage (VDD → initialisation → VPP/VBAT → affichage ON) et la séquence d'arrêt (affichage OFF → VPP/VBAT OFF → VDD OFF).Ajouter un interrupteur électronique dans la conception de la carte principale pour éviter les fuites de courantNe pas appliquer les signaux d'entrée lorsque l'alimentation logique est éteinte.
5. Conseils d'assemblage: n'appliquez pas une pression excessive sur le panneau de verre ni ne pliez le FPC de force. Protégez le circuit intégré du pilote de la lumière dans la conception du produit pour éviter tout dysfonctionnement. Installez une protection contre le surcourant (0.5A de sécurité recommandée) dans le circuit d'alimentation VDD.
![]()
![]()
