Name: YQX6-7A 7 Zoll 1024x600 Kapazitiver Touchscreen Kompatibilität mit Raspberry Pi
Brand: Shenzhen YZY Technology Co., Ltd
SKU: YQX6-7a
Price: 24.50 USD
Availability: InStock

MOQ:	100
Preis:	$23.5-26.5/pieces
Standard Packaging:	15414338 (mm)/180g
Delivery Period:	30-45 Tage
Zahlungs-Methode:	T/T
Supply Capacity:	50k/Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

YZY

Zertifizierung

CE/ROHS

Modellnummer

YQX6-7a

Typ:

7 kapazitiver Touch Screen des Zoll 1024x600

Anzeigegröße:

7 Zoll

Lieferantentyp:

Fabrik

Videoeingabe:

HDMI

Hervorheben:

7 kapazitiver Touch Screen des Zoll 1024x600

7 Zoll HDMI LCD USB Kapazitätsberührung 1024x600

7-Zoll-Kapazität-Touchscreen für den Raspberry Pi

Produkt-Beschreibung

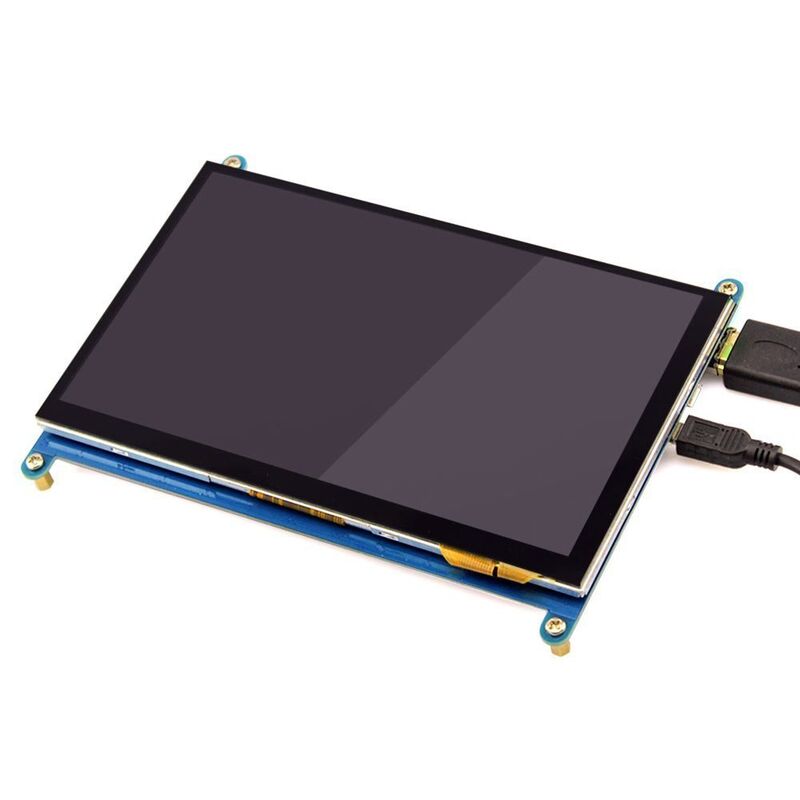

YQX6-7A 7 Zoll IPS HDMI LCD Display mit 1024*600 Auflösung und Raspberry Pi Kompatibilität

Produktübersicht

7-Zoll-IPS-TFT-Touchscreen mit einer Auflösung von 1024 x 600, kapazitiver 5-Punkt-Berührung und Kompatibilität mit Raspberry Pi und anderen Mini-PCs.

Hauptmerkmale

7-Zoll-Standarddisplay mit einer Hardwareauflösung von 1024 x 600 (unterstützt bis zu 1920 x 1080 über Softwarekonfiguration)
Kapazitiver 5-Punkt-Touchscreen
Unabhängige Steuerung der Hintergrundbeleuchtung zum Energiesparen
Kompatibel mit Raspberry Pi, BB Black, Banana Pi und anderen Mini-PCs
Fungiert als Allzweck-HDMI-Monitor für Computer
Unterstützt mehrere Betriebssysteme, darunter Raspbian, Ubuntu, Kali-Linux, Kodi und Windows 10 IoT
CE- und RoHS-zertifiziert

Technische Spezifikationen

Größe	7,0 Zoll
Artikelnummer	MPI7002
Auflösung	1024*600 Punkte
Berühren	5-Punkt-kapazitive Berührung

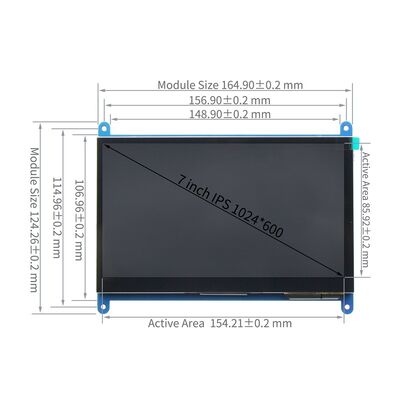

Abmessungen	164,9 * 124,27 mm
Gewicht	380 g (inkl. Verpackung)

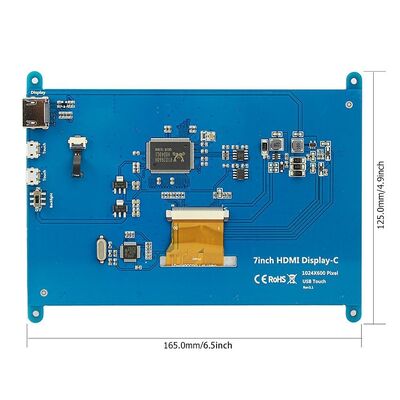

Hardware-Diagramm

Hintergrundbeleuchtung Netzschalter:Steuert die Hintergrundbeleuchtung zum Energiesparen ein/aus
USB-Touch-/Stromversorgungsanschluss:Für Stromversorgung und Touch-Ausgabe (beide Anschlüsse haben identische Funktionalität)
HDMI-Schnittstelle:Verbindet das Motherboard mit dem LCD-Monitor für die HDMI-Übertragung

Einrichtungsanweisungen für Raspbian/Ubuntu Mate/Win10 IoT Core

Schritt 1: Installieren Sie das offizielle Raspbian-Image

Laden Sie das neueste Bild von der offiziellen Quelle herunter
Installieren Sie das System gemäß den Schritten des offiziellen Tutorials

Schritt 2: Ändern Sie config.txt

Öffnen Sie nach der Installation die Datei config.txt im Stammverzeichnis der Micro-SD-Karte und fügen Sie am Ende den folgenden Code hinzu:

max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 1024 600 60 6 0 0 0

Schritt 3: Hardware anschließen

Legen Sie die Micro-SD-Karte in den Raspberry Pi ein
Verbinden Sie Raspberry Pi und LCD mit einem HDMI-Kabel
Schließen Sie das USB-Kabel zwischen Raspberry Pi und LCD an
Raspberry Pi einschalten (volle 2A-Stromversorgung verwenden)

Rotationskonfiguration anzeigen

Anzeigerichtung drehen

Öffnen Sie config.txt:sudo nano /boot/config.txt
Rotationsparameter hinzufügen (0: 0°; 1: 90°; 2: 180°; 3: 270°)
Änderungen speichern und neu starten:Sudo-Neustart

Berührungsrichtung drehen

Libinput installieren:sudo apt-get install xserver-xorg-input-libinput
Erstellen Sie das Verzeichnis xorg.conf.d:sudo mkdir /etc/X11/xorg.conf.d
Konfigurationsdatei kopieren:sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/
Konfigurationsdatei bearbeiten:sudo nano /etc/X11/xorg.conf.d/40-libinput.conf
Fügen Sie eine Kalibrierungsmatrix für Ihren Drehwinkel hinzu
Neustart:Sudo-Neustart

Parameter der Kalibrierungsmatrix:
0°: „1 0 0 0 1 0 0 0 1“
90°: „0 1 0 -1 0 1 0 0 1“
180°: „-1 0 1 0 -1 1 0 0 1“
270°: „0 -1 1 1 0 0 0 0 1“

Verwendung als PC-Monitor

Verbinden Sie den HDMI-Ausgang des Computers mit der LCD-HDMI-Schnittstelle
Verbinden Sie die USB-Touch-Schnittstelle des LCD mit dem USB-Anschluss des Geräts
Für erste Tests verwenden Sie LCD als einzigen angeschlossenen Monitor
