5 Zoll rundes LCD-Display mit Auflösung 1080*1080 Optional MIPI Touchscreen

Produits

Modul der Anzeigen-ESP32

Treten Sie mit uns in Verbindung

Kontakt jetzt

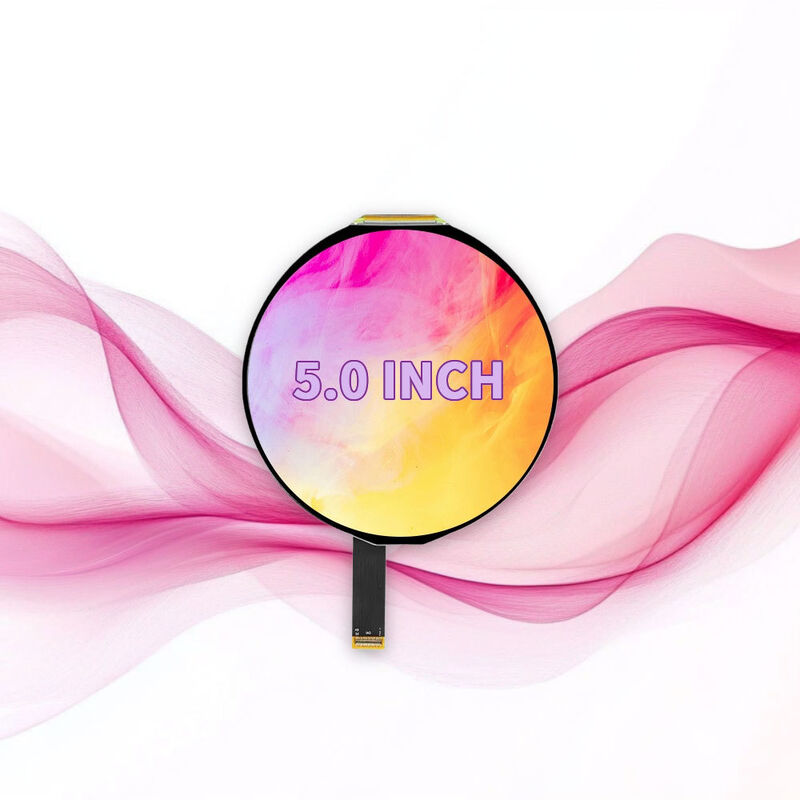

5 Zoll rundes LCD-Display mit Auflösung 1080*1080 Optional MIPI Touchscreen

MOQ:	500
Preis:	43.29-58.99/pc
Standard Packaging:	320 Stück/Box
Delivery Period:	14-30 Tage
Zahlungs-Methode:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

Zertifizierung

RoHS/CE/CB

Modellnummer

YVO050FHD-C01

Dokumentieren

Hervorheben:

5 Zoll ringsum LCD-Anzeige

Rundes LCD-Display 1080*1080

5 Zoll MIPI Touchscreen

Produkt-Beschreibung

5,0-Zoll-Rund-LCD-Display 1080*1080 Auflösung optional Touch MIPI

1080(RGB)×1080 Auflösung HX8399-C-Treiber-IC MIPI Schnittstelle 350 cd/m² Leuchtdichte Breiter Betrachtungswinkel (ALLE) -20~70°C Betriebstemperatur Optional kapazitiver Touch 16,7M Farben

Produktmerkmale

Das YVO050FHD-C01 ist ein 5,0-Zoll-Rund-LCD-Displaymodul, das sowohl für industrielle als auch für Verbraucheranwendungen konzipiert wurde. Mit einer hohen Auflösung von 1080(RGB)×1080 Pixeln liefert es scharfe, detaillierte Bilder und ist somit ideal für Geräte, die eine klare Bildausgabe benötigen. Angetrieben vom HX8399-C-Treiber-IC und mit Unterstützung der MIPI 4-Lane-Schnittstelle gewährleistet das Modul eine schnelle, stabile Datenübertragung und erfüllt die Reaktionsanforderungen komplexer Displayanwendungen.

Das Modul verfügt über eine Außenabmessung von 132,21(H)×136,53(V)×2,13(D) mm und einen aktiven Anzeigebereich (LCD AA) von 127,01×127,01 mm, mit einer kompakten Dicke, die eine nahtlose Integration in platzbeschränkte Geräte ermöglicht (z. B. Smart Wearables, industrielle Bedienfelder, kreisförmige Smart-Home-Displays). Ausgestattet mit einem IPS-ähnlichen Weitwinkel-Panel behält es konsistente Farben und Helligkeit aus allen Blickrichtungen bei, während die 16,7M-Farben-Unterstützung lebendige, naturgetreue Bilder gewährleistet.

Es verwendet ein weißes LED-Hintergrundlicht und arbeitet stabil in einem Temperaturbereich von -20℃ bis +70℃ (Lagertemperatur: -30℃ bis +80℃) und passt sich an raue Umgebungen wie industrielle Außenbereiche oder Innenräume mit niedrigen Temperaturen an. Optionale kapazitive Touch-Funktionalität (mit anpassbarem Touch-IC) erweitert seinen Anwendungsbereich weiter.

Produkt	5,0 Zoll Rund-LCD	Modellnummer	YVO050FHD-C01
Auflösung	1080*1080	Touch	Mit/Ohne Touch (Optional)
Helligkeit	350 Nits	Außenabmessungen	132,21(H)136,53(V)2,13(D) mm
Betrachtungsrichtung	Alle (IPS)	Aktiver Bereich	127,01x127,01 mm
Schnittstelle	MIPI	Anschlusstyp	0,5 Pitch 50 Pin
Treiber-IC	HX8399-C	Betriebstemperatur	-20 ~ +70 °C
Farben	16,7M	Lagertemperatur	-30 ~ +80 °C
Highlight	5,0-Zoll-Rund-LCD, 1080×1080 Auflösung, HX8399-C Treiber, MIPI-Schnittstelle

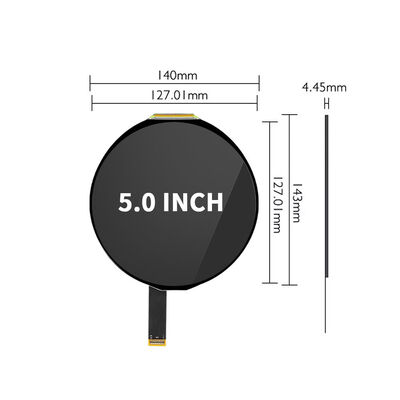

Technische Zeichnung

Stromversorgung: Das Modul unterstützt zwei Stromversorgungen — analoge Versorgungsspannung (VCI) und digitale Versorgungsspannung (IOVCC), beide mit einem Bereich von 1,65 V ~ 3,3 V (typisch 1,8 V), was eine stabile Stromeinspeisung gewährleistet und den Stromverbrauch reduziert.

Hintergrundbeleuchtungsleistung: Die weiße LED-Hintergrundbeleuchtung hat einen typischen Vorwärtsstrom von 20 mA und eine typische Vorwärtsspannung von 37,2 V; der typische Stromverbrauch der Hintergrundbeleuchtung beträgt 744 mW, und die Lebensdauer erreicht 20.000 Stunden (wenn die Helligkeit auf 50 % des Anfangswerts abfällt), geeignet für den langfristigen Dauerbetrieb.

Optische Leistung: Es hat ausgezeichnete optische Indikatoren — Kontrastverhältnis (CR) von 800 ~ 1300 (bei 0° Betrachtungswinkel), Reaktionszeit (T_ON + T_OFF) maximal 40 ms (bei 25℃), Helligkeitsgleichmäßigkeit (U) typisch 82 %, NTSC-Farbraum typisch 70 % und Leuchtdichte (L) typisch 350 cd/m²; die Betrachtungswinkel (θT/θB/θL/θR) sind alle typisch 80° (bei CR ≥ 10), wodurch keine Farbverfälschung aus irgendeiner Richtung gewährleistet wird.

5 Zoll rundes LCD-Display mit Auflösung 1080*1080 Optional MIPI Touchscreen 0

PIN-Definition

PIN	Symbol	Beschreibung
1-2	GND	Masse
3	D2P	Disp MIPI Lane 2+
4	LEDK	LED-Kathode
5	D2N	Disp MIPI Lane 2-
6	LEDK	LED-Kathode
7-8	GND	Masse
9	D1P	Disp MIPI Lane 1+
10	LEDA	LED-Anode
11	D1N	Disp MIPI Lane 1-
12	LEDA	LED-Anode
13-14	GND	Masse
15	CLKP	Disp MIPI CLK +
16	ID PIN1	ID pu auf 1,8 V (XC)
17	CLKN	Disp MIPI CLK -
18	ID PIN2	ID pd auf GND (XC)
19-20	GND	Masse
21	D0P	Disp MIPI Lane 0+
22	IOVCC	Disp digitale Stromversorgung
23	D0N	Disp MIPI Lane 0-
24	IOVCC	Disp digitale Stromversorgung
25-26	GND	Masse
27	D3P	Disp MIPI Lane 3+
28	NC	NC
29	D3N	Disp MIPI Lane 3-
31	GND	Masse
32	VDDI(-5)	Display -5V analoge Schiene
33-35	NC	NC
36	VDDI(+5)	Display +5V analoge Schiene
37	GND	Masse
38	VDDI(+5)	Display +5V analoge Schiene
39-41	NC	NC
42	GND	Masse
43	NC	NC
44	LEDPWM	Hintergrundbeleuchtung PWM-Ausgang
45	NC	NC
46	TE	Disp Tearing-Effekt-Ausgang
47	GND	Masse
48	RESET	RESET PIN
49-50	GND	Masse

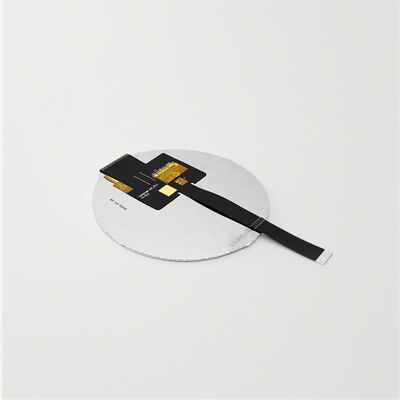

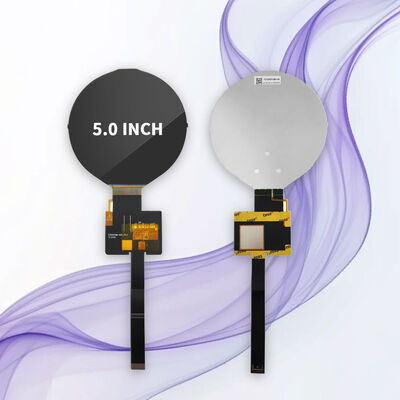

Produktbild

Das YVO050FHD - C01 weist eine hohe Umweltverträglichkeit auf. Es hat einen Betriebstemperaturbereich von -20°C bis +70°C und einen Lagertemperaturbereich von -30°C bis +80°C, wodurch es für eine Vielzahl von Anwendungsszenarien geeignet ist. Es durchläuft erfolgreich strenge Zuverlässigkeitstests: 96 Stunden Hochtemperatur (80°C) Lagerung, 96 Stunden Niedertemperatur (-30°C) Lagerung, 96 Stunden Hochtemperatur (70°C) Betrieb, 96 Stunden Niedertemperatur (-20°C) Betrieb, 96 Stunden Betrieb bei 60°C / 90 % Luftfeuchtigkeit (ohne Kondensation), 10 Thermoschockzyklen zwischen -20°C und 70°C (jeder Zyklus beinhaltet 30 Minuten bei -20°C, 5 Minuten Übergang und 30 Minuten bei 70°C) und ESD-Tests mit einer Spannung von ±4 kV (unter Verwendung eines 150 pF Kondensators und eines 330 Ω Widerstands für die Luftentladung, 10 Mal). Nach diesen Tests sollte das Produkt, wenn es 4 Stunden bei Raumtemperatur gelagert wird, frei von Defekten wie Luftblasen im LCD, Lecks an der Abdichtung, nicht anzeigenden Segmenten, fehlenden Segmenten, Glassprüngen und einem Strom IDD sein, der das Doppelte des Anfangswerts beträgt.

5 Zoll rundes LCD-Display mit Auflösung 1080*1080 Optional MIPI Touchscreen 1

Anpassungsoptionen

Das YVO050FHD - C01 bietet mehrere Anpassungsoptionen, um unterschiedlichen Anwendungsanforderungen gerecht zu werden:

FPC-Design: Flexibles Layout und Anschlusstyp können an die Systemanforderungen angepasst werden.

Schutzglas: Größe, Dicke, Form und Oberflächenbedruckung (Logo, Muster) können angepasst werden.

Helligkeit: Einstellbar von 200–1000 Nits für den Innen- oder Außenbereich.

Touch-Optionen: Mit oder ohne kapazitiven Touch, kundenspezifischer Treiber-IC verfügbar.

Oberflächenbehandlung: AF (Anti-Fingerprint), AG (Anti-Glare) oder gehärtetes Glas für Haltbarkeit.

Umbauten:

TFT-LCD-Anzeigemodul,

TFT-Anzeigen-Modul,

TFT LCD-Schirm-Modul
