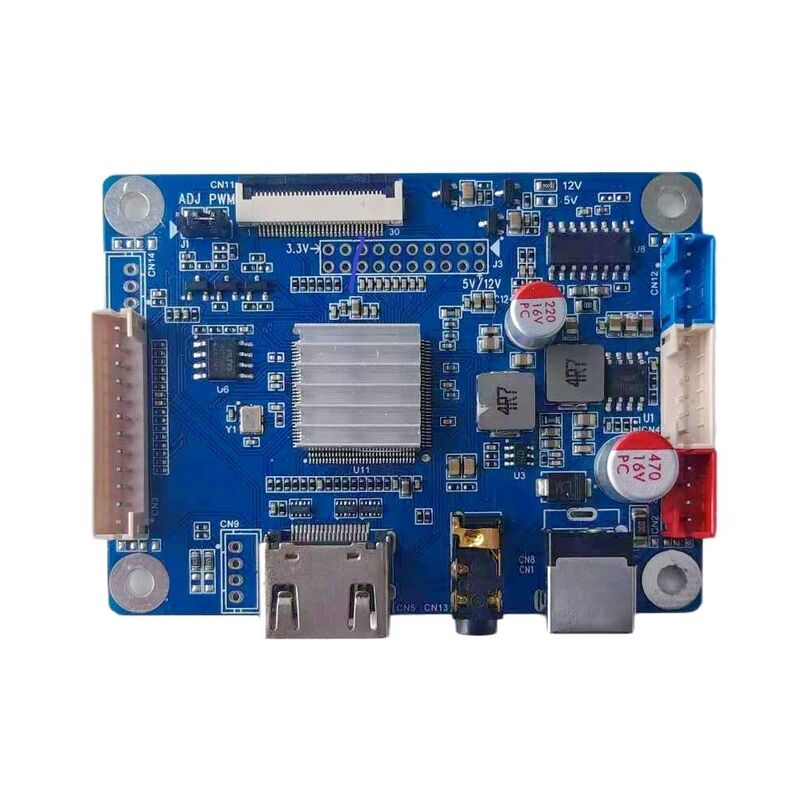

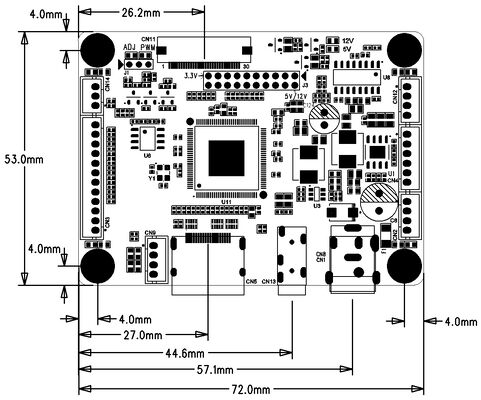

Industrielle HDMI-Treiberplatine für 30-Pin-LCD-Treiberplatine, 1920×1200 60Hz Auflösung

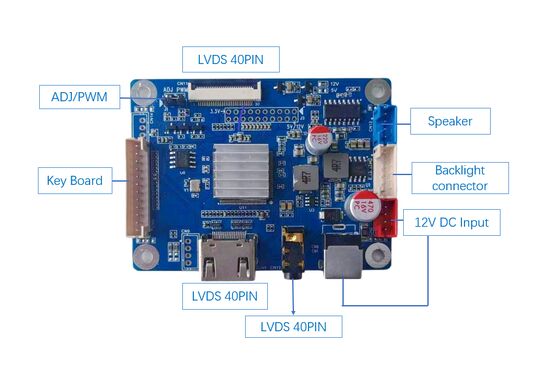

Die H2M8118_V2.0 ist eine multifunktionale LCD-Monitor-Treiberplatine von Shenzhen Yingzhanying Technology Co., Ltd., die MIPI-Bildschirmauflösungen von 480 x 480 bis 1200 x 1920 und einen standardmäßigen maximalen Hintergrundbeleuchtungsstrom von 180 mA unterstützt. Es verfügt über 1 HDMI 1.4-Eingang (über CN3-Standard-HDMI-Schnittstelle) und 1 MIPI-DSI-Ausgang (FPC1, 0,5 mm-40Pin), der 1 bis 4 Spuren mit einer maximalen Datenrate von 1,5 Gbit/s pro Spur sowie Anzeigeskalierungsfunktion unterstützt. Zur Benutzersteuerung ist es mit einer CN5-1,25-mm-8-Pin-Tastenschnittstelle ausgestattet (die die Einstellung von Hintergrundbeleuchtungsstrom, Kontrast, Farbtemperatur usw. ermöglicht) mit Tasten wie MENÜ (Bestätigen), EXIT, LINKS (nach unten verschieben/verringern), RECHTS (nach oben verschieben/erhöhen) und POWER sowie LEDG- (grün) und LEDR-(rot) Anzeigeleuchten. Für die Touch-Funktionalität verfügt es über eine FPC2 0,5-mm-6-Pin-IIC-Touch-Schnittstelle (standardmäßig nicht funktionsfähig), die Touch-Lösungen wie GT911, CST830 und FT6336 unterstützt. Zu den Stromversorgungsoptionen gehören ein 12-V-DC-Eingang (über CN1, 2,0-mm-4-Pin-Anschluss) und ein 5-V- und USB-Eingang (über CN4, standardmäßiger 16-Pin-Typ-C-Anschluss). Beim Betrieb in einem Arbeitstemperaturbereich von 0℃~+40℃ (Lagertemperatur: -10℃~+50℃) und einer relativen Luftfeuchtigkeit von ≤80 % (nicht kondensierend) muss vor dem Einschalten auf die Vermeidung starker statischer Elektrizität und den korrekten Anschluss der Kabel geachtet werden. Mit seinen integrierten Ein-/Ausgabeschnittstellen, einstellbaren Anzeigeparametern und kompatiblen Touch-Lösungen dient der H2M8118_V2.0 als praktische und vielseitige Lösung für verschiedene LCD-Monitor-Anwendungsszenarien.
