Placa controladora HDMI industrial para LCD de 30 pines, resolución 1920×1200 a 60Hz
  • Nombre
  • Nombre
  • Nombre

Placa controladora HDMI industrial para LCD de 30 pines, resolución 1920×1200 a 60Hz

MOQ: 500
Precio: 9.99~10.99USD
Standard Packaging: 100 unids/caja
Delivery Period: 2-4 semanas
Forma De Pago: T/T, L/C, D/A, D/P
Supply Capacity: 500k/mes
Información detallada
Descripción de producto
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
YZY
Número de modelo
H2E25BE_E_V3.0
Documento
H2E25BE_E_V3.0.pdf
Resaltar:

Placa de controladores HDMI industrial

,

Placa controladora LCD de 30 pines 1920×1200

,

Placa controladora de monitor LCD de 30 pines

Descripción de producto
Placa controladora industrial HDMI a EDP 30Pin con resolución de 1920×1200@60Hz
Resolución de 800*1280 Funcionamiento de -20~70°C MIPI 31 PINAlta compatibilidad (Windows, Android, Raspberry Pi)
Características del producto



La H2M8118_V2.0 es una placa controladora de monitor LCD multifuncional de Shenzhen Yingzhanying Technology Co., Ltd., que admite resoluciones de pantalla MIPI que van desde 480×480 hasta 1200×1920 y una corriente de retroiluminación máxima predeterminada de 180mA. Cuenta con 1 entrada HDMI 1.4 (a través de la interfaz HDMI estándar CN3) y 1 salida MIPI DSI (FPC1, 0.5mm-40Pin) que admite 1~4 carriles con una velocidad de datos máxima de 1.5Gb/s por carril, junto con la funcionalidad de escalado de pantalla. Para el control del usuario, está equipada con una interfaz de teclas CN5 1.25mm-8Pin (que permite el ajuste de la corriente de retroiluminación, el contraste, la temperatura de color, etc.) con teclas que incluyen MENU (confirmar), EXIT, LEFT (desplazamiento hacia abajo/disminuir), RIGHT (desplazamiento hacia arriba/aumentar) y POWER, además de luces indicadoras LEDG (verde) y LEDR (rojo). Para la funcionalidad táctil, tiene una interfaz táctil IIC FPC2 0.5mm-6Pin (predeterminada no funcional) que admite soluciones táctiles como GT911, CST830 y FT6336. Las opciones de alimentación incluyen entrada de 12V CC (a través del conector CN1, 2.0mm-4Pin) y entrada de 5V&USB (a través del conector CN4, conector estándar Type-C de 16Pin). Funcionando dentro de un rango de temperatura de trabajo de 0℃~+40℃ (temperatura de almacenamiento: -10℃~+50℃) y una humedad relativa de ≤80% (sin condensación), requiere prestar atención a evitar la electricidad estática fuerte y la conexión correcta de los cables antes de encenderla. Con sus interfaces de entrada/salida integradas, parámetros de visualización ajustables y soluciones táctiles compatibles, la H2M8118_V2.0 sirve como una solución práctica y versátil para varios escenarios de aplicación de monitores LCD.

Producto Placa HDMI EDP Número de módulo H2E25BE_E_V3.0
Resolución Hasta 1920×1200 Velocidad de fotogramas 60Hz
Interfaz HDMI+CC Dimensiones del contorno 72.0×52.3mm
Temperatura de funcionamiento -20 a +85°C Táctil Táctil USB externo
Temperatura de almacenamiento -40 a +85°C Expandir Altavoz del panel de botones

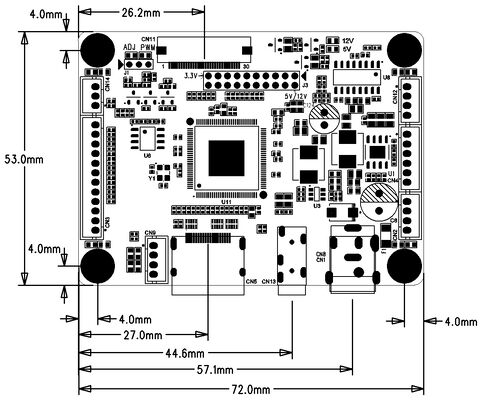

Dibujo técnico




Placa controladora HDMI industrial para LCD de 30 pines, resolución 1920×1200 a 60Hz 0

Definición de pines de la interfaz LVDS de la pantalla LCD


PIN Señal Descripción
1 NC NO conectar
2 LED_VCCS Alimentación LED
3 LED_VCCS Alimentación LED
4 LED_VCCS Alimentación LED
5 LED_VCCS Alimentación LED
6 NC NO conectar
7 NC NO conectar
8 LED_PWM Ajuste de retroiluminación LED
9 LED_EN Habilitación de retroiluminación LED
10 GND Tierra
11 GND Tierra
12 GND Tierra
13 GND Tierra
14 HPD Detección de conexión en caliente
15 GND Tierra
16 GND Tierra
17 NC NO conectar
18 3V3_PANEL Alimentación del panel
19 3V3_PANEL Alimentación del panel
20 GND Tierra
21 AUX- Señal de componente para el canal auxiliar
22 AUX+ Señal verdadera para el canal auxiliar
23 GND Tierra
24 D0- Salida del carril 0- del puerto de visualización
25 D0+ Salida del carril 0+ del puerto de visualización
26 GND Tierra
27 D1- Salida del carril 1- del puerto de visualización
28 D1+ Salida del carril 1+ del puerto de visualización
29 GND Tierra
30 NC NO conectar

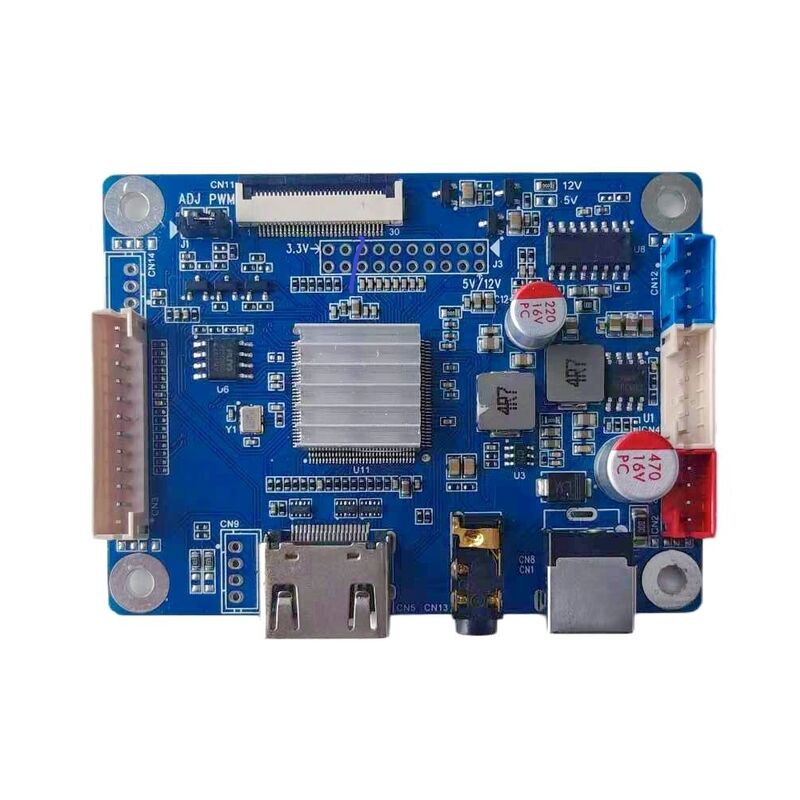

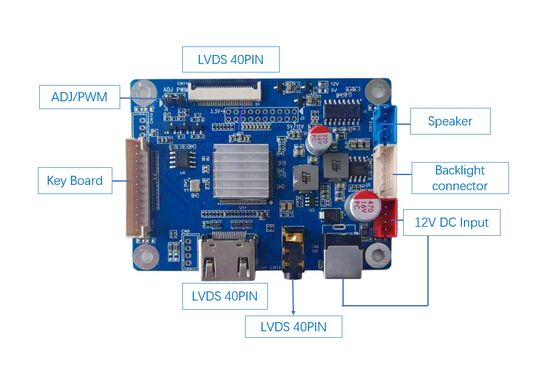

Imagen del producto


La H2E25BE_E_V3.0 de Shenzhen Yingzhanying Technology es una placa controladora LCD compacta y práctica, que cuenta con entrada HDMI, salida MIPI DSI (compatible con múltiples resoluciones convencionales) e interfaz táctil IIC. Admite doble fuente de alimentación (5V y 12V), funciona de forma estable a 0℃~+40℃ y se adapta bien a diversos escenarios de aplicación de pantallas LCD.

Placa controladora HDMI industrial para LCD de 30 pines, resolución 1920×1200 a 60Hz 1



Opciones de personalización

LaPlaca controladora EDP/HDMIofrece múltiples opciones de personalización para satisfacer diversos requisitos de aplicación:Impresión de logotipo y serigrafía

: Marca y marcas personalizadas en la placa.Estructura de la placa

: El tamaño, las dimensiones y la disposición de la interfaz se pueden ajustar para adaptarse a su sistema.Definición y cantidad de la interfaz

: Las interfaces se pueden modificar o agregar, como incluir VGA u otros conectores.Resolución y rendimiento

: Se pueden lograr resoluciones y velocidades de fotogramas más altas seleccionando un IC de controlador apropiado./* Contenedor raíz único para la encapsulación de estilo */ .gtr-container-x7y3z1 { font-family: Verdana, Helvetica, "Times New Roman", Arial, sans-serif; color: #333; line-height: 1.6; box-sizing: border-box; } /* Asegúrese de que todos los elementos dentro del componente hereden el box-sizing */ .gtr-container-x7y3z1 *, .gtr-container-x7y3z1 *::before, .gtr-container-x7y3z1 *::after { box-sizing: border-box; } /* Título del componente */ .gtr-container-x7y3z1 .gtr-title { font-size: 18px; font-weight: bold; text-align: center; margin-bottom: 20px; color: #0066cc; padding: 0 10px; } /* Encabezados de sección */ .gtr-container-x7y3z1 .gtr-section-heading { font-size: 18px; font-weight: bold; margin: 25px 0 15px; border-left: 4px solid #2196ed; padding-left: 10px; color: #004d99; padding-right: 10px; } /* Párrafos */ .gtr-container-x7y3z1 p { font-size: 14px; margin-bottom: 15px; text-align: left !important; line-height: 1.6; padding: 0 10px; } /* Contenedor de etiquetas de funciones */ .gtr-container-x7y3z1 .gtr-feature-tags { display: flex; flex-wrap: wrap; gap: 8px; margin: 15px 10px 25px; } /* Etiqueta de función individual */ .gtr-container-x7y3z1 .gtr-feature-tag { font-size: 13px; padding: 6px 12px; border-radius: 15px; background: #e6f4ff; color: #0366d6; white-space: nowrap; } /* Envoltorio de tabla para desplazamiento adaptable */ .gtr-container-x7y3z1 .gtr-table-wrapper { overflow-x: auto; margin: 20px 0; padding: 0 10px; } /* Tablas */ .gtr-container-x7y3z1 table { width: 100%; border-collapse: collapse !important; font-size: 14px; border: 1px solid #ccc !important; min-width: 600px; } /* Encabezados de tabla y celdas de datos */ .gtr-container-x7y3z1 th, .gtr-container-x7y3z1 td { border: 1px solid #ccc !important; padding: 10px 12px; text-align: left; vertical-align: top; word-break: normal; overflow-wrap: normal; } /* Estilo específico de los encabezados de tabla */ .gtr-container-x7y3z1 th { background: #f7f7f7; font-weight: bold; } /* Rayas de cebra para filas de tabla */ .gtr-container-x7y3z1 tr:nth-child(even) { background: #fafafa; } /* Imágenes */ .gtr-container-x7y3z1 img { max-width: 100%; height: auto; display: block; margin: 20px auto; padding: 0 10px; } /* Restablecimiento de lista */ .gtr-container-x7y3z1 ul, .gtr-container-x7y3z1 ol { list-style: none !important; margin: 0 !important; padding: 0 !important; padding-left: 10px; padding-right: 10px; } /* Elementos de lista desordenada */ .gtr-container-x7y3z1 ul li { position: relative; padding-left: 20px; margin-bottom: 8px; font-size: 14px; } /* Viñeta personalizada para listas desordenadas */ .gtr-container-x7y3z1 ul li::before { content: "•"; position: absolute; left: 0; color: #2196ed; font-weight: bold; font-size: 1.2em; top: 0; } /* Elementos de lista ordenada */ .gtr-container-x7y3z1 ol li { position: relative; padding-left: 25px; margin-bottom: 8px; font-size: 14px; } /* Número personalizado para listas ordenadas */ .gtr-container-x7y3z1 ol li::before { content: counter(list-item) "."; counter-increment: none; position: absolute; left: 0; color: #2196ed; font-weight: bold; text-align: right; width: 20px; top: 0; } /* Diseño de PC (min-width: 768px) */ @media (min-width: 768px) { .gtr-container-x7y3z1 { max-width: 1000px; margin: auto; padding: 20px; } .gtr-container-x7y3z1 .gtr-title, .gtr-container-x7y3z1 .gtr-section-heading, .gtr-container-x7y3z1 p, .gtr-container-x7y3z1 img, .gtr-container-x7y3z1 .gtr-table-wrapper, .gtr-container-x7y3z1 ul, .gtr-container-x7y3z1 ol { padding-left: 0; padding-right: 0; } .gtr-container-x7y3z1 .gtr-feature-tags { margin-left: 0; margin-right: 0; } .gtr-container-x7y3z1 table { min-width: auto; } }
