10.1 pulgadas LVDS placa de controlador LCD con 5V de potencia señal HDMI multi-punto toque capacitivo
  • Nombre
  • Nombre

10.1 pulgadas LVDS placa de controlador LCD con 5V de potencia señal HDMI multi-punto toque capacitivo

MOQ: 500
Precio: 11.31-14.71/pc
Standard Packaging: 30pcs/box
Delivery Period: 14-30 días
Forma De Pago: , T/T, D/P, D/A, Western Union
Supply Capacity: 5000/mes
Información detallada
Descripción de producto
Información detallada
Lugar de origen
Cantón, China
Nombre de la marca
YZY
Certificación
RoHS/CE/CB
Número de modelo
YB101WSVL-P01
Documento
YB101WSVL-P01.pdf
Resaltar:

El panel de conductores LCD LVDS 5V

,

10.1 pulgadas LVDS placa de conductor LCD

,

Panel de conductores LCD HDMI de 5 V

Descripción de producto


10Tabla de conductores LCD LVDS de 1 pulgada con señal HDMI de potencia de 5V Multipunto de toque capacitivo
1024*600 Resolución -20 ~ 70 °C de funcionamiento El número de identificación LVDS 40Alta compatibilidad (Windows, Android, Raspberry Pi)
Características del producto


El YB101WSVL-P01 es un monitor LCD de 10,1 pulgadas de Shenzhen Yingzhanying Technology Co., Ltd, que admite una resolución de 1024 × 600.Cuenta con entrada de señal HDMI (a través de la interfaz CN1) y toque capacitivo multipunto con interfaz táctil J4 6Pin FPC y USB tipo-C J5 para la transmisión de señal táctilAlimentado por 5V DC (a través del conector tipo-C J8608) y equipado con una interfaz de visualización LVDS J114 0.5mm 40Pin para una salida de imagen estable, también admite funciones de audio, incluido un J32 3.Conectores para auriculares de 5 mm y altavoces J14/J15 (cada uno soporta hasta 2Con un consumo de energía de espera de < 0,2 W, integra practicidad, funcionalidad y eficiencia en una solución compacta.
Nombre de la marca YZY Tabla del conductor
Lugar de origen
 Guangdong, China
El tipo Panel de conductores LCD de interfaz LVDS de 10 pulgadas El artículo no. Los requisitos de seguridad de los equipos de seguridad deberán cumplirse en todos los casos.
Interfaz HDMI+RGB Las dimensiones del esquema 235*159,98 mm
Temperatura de operación. -20 ~ +70 °C Extensión Altavoz de panel de botones
Lo más destacado LVDS 40PIN Especificación de control industrial Junta de conductores de alta compatibilidad

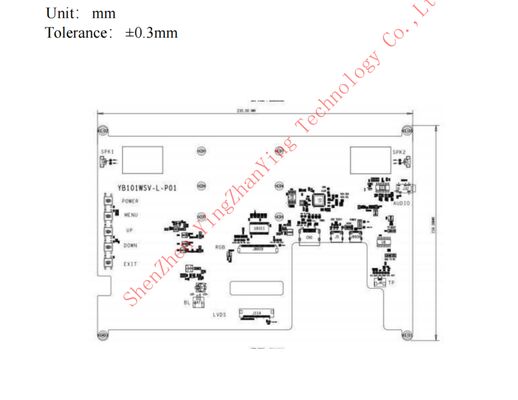

Dibujo técnico




10.1 pulgadas LVDS placa de controlador LCD con 5V de potencia señal HDMI multi-punto toque capacitivo 0

Display LCD Interfaz RGB Definición del PIN


Número de identificación Señales Descripción
1 El VCOM Válti­dad común
2 y 3 VDD Tensión de potencia para circuito digital
4 No incluido No hay conexión.
5 Reinicio Pin de reinicio global,Activa bajo para entrar en estado de reinicio.Sugerimos conectar con un circuito RC para la estabilidad.Alto tirón normal.(R=10K ohm,C=0.1uF) Nota:Si RC no se agrega,los usuarios deben seguir la regla:T25=50 ms para mantener la potencia baja.
6 Se trata de la siguiente: Modo de espera, STBYB normal de alta tirada = 1: operación normal; STBYB = 0, el controlador de tiempo, el controlador de la fuente se apagará, todas las salidas son High-Z.
7 El GND En el suelo
8 RXN0- -Introducción de datos diferenciales LVDS
9 RXN0+ +Introducción de datos diferenciales LVDS
10 El GND En el suelo
11 RXN1- -Introducción de datos diferenciales LVDS
12 RXN1+ +Introducción de datos diferenciales LVDS
13 El GND En el suelo
14 RXN2- -Introducción de datos diferenciales LVDS
15 RXN2+ +Introducción de datos diferenciales LVDS
16 El GND En el suelo
17 RXCLKN- - Entrada de reloj diferencial LVDS
18 RXCLKN+ +Introducción de reloj diferencial LVDS
19 El GND En el suelo
20 RXN3- -Introducción de datos diferenciales LVDS
21 RXN3+ +Introducción de datos diferenciales LVDS
22 El GND En el suelo
23 y 24 No incluido No hay conexión.
25 El GND En el suelo
26 a 27 No incluido No hay conexión.
28 SELB Seleccionar el modo de 6 bits/8 bits ((Nota 1)
29 AVDD Potencia para circuito analógico
30 El GND En el suelo
31 y 32 LED- Cátodo LED
33 El número de personas Inversión horizontal ((Nota 2)
34 U/D Inversión vertical (nota 2)
35 VGL Puerta de apagado de tensión
36 a 37 No incluido No hay conexión.
38 VGH Puerta encendida
39 a 40 LED+ Anodo LED
35 No incluido
36 El GND El poder de tierra
37 No incluido
38 No incluido
39 No incluido
40 No incluido

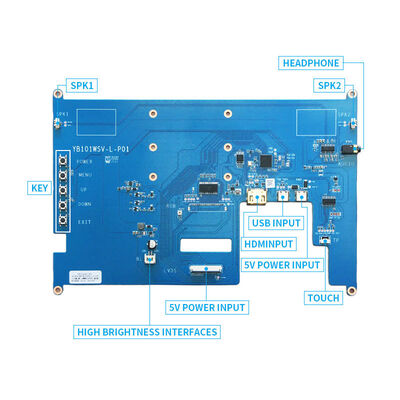

Imagen del producto


La placa de conducción del monitor LCD YB101WSVL-P01 de Shenzhen Yingzhanying Technology es una solución compacta y de alto rendimiento con entrada HDMI, salida MIPI DSI, toque capacitivo multipunto a través de I2C,opciones de doble alimentación (12V CC y 5V USB), y salida de audio, diseñados para un control fiable de la pantalla LCD en aplicaciones industriales y comerciales.

10.1 pulgadas LVDS placa de controlador LCD con 5V de potencia señal HDMI multi-punto toque capacitivo 1



Opciones de personalización

El...El LVDS/Junta de controladores HDMIofrece múltiples opciones de personalización para satisfacer diversos requisitos de aplicación:

Logotipo y impresión de seda: Marcas y marcas personalizadas en el tablero.

Estructura del Consejo: El tamaño, las dimensiones y el diseño de la interfaz se pueden ajustar para adaptarse a su sistema.

Definición de la interfaz y cantidad: Las interfaces pueden modificarse o añadirse, por ejemplo, incluyendo VGA u otros conectores.

Resolución y rendimiento: Se pueden lograr resoluciones y velocidades de fotogramas más altas seleccionando un circuito integrado de controlador adecuado.

Etiquetas:

Placa controladora LCD,

Junta de controladores HDMI,

Tabla de conducción del monitor LCD
