YOK242MGI-Q1 2,42 Zoll OLED Modul SSD1309 Display mit 128x64 Auflösung SPI-Schnittstelle für STM32, C51, Arduino, Raspberry Pi und MSP430 Plattformen

MOQ:	500 Stück
Preis:	$8.5-9.5/pieces
Standard Packaging:	1242
Delivery Period:	14-60 Tage
Zahlungs-Methode:	T/T
Supply Capacity:	10000 Stück

Ausführliche Information

Produkt-Beschreibung

Bewertungen & Rezensionen

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

Zertifizierung

CE, ROHS

Modellnummer

YOK242MGI-Q1 (MC242GX)

Produkt-Beschreibung

YOK242MGI-Q1 2,42 Zoll OLED Modul SSD1309 Display mit 128x64 Auflösung SPI-Schnittstelle für STM32, C51, Arduino, Raspberry Pi und MSP430 Plattformen

Das MSP242X ist ein 2,42-Zoll-OLED-Monochrom-Display-Modul mitDas Display-Modul ist mit einemKompatibel mit der SPI-Schnittstelle und der IIC-Schnittstelle, wobei die SPI-Schnittstellemindestens 5 IO für die Anzeige und die IIC-Schnittstelle, die mindestens 4 IO für die Anzeige erfordert.Mit einer Auflösung von 128x64 kann es auf verschiedene Produkte angewendet werden, die hoheFunktionen für die Anzeige von Bildschirmen mit hoher Helligkeit, hohem Kontrast und geringer Leistung.

Produktmerkmale

2.42· OLED-Monochrombildschirm mit drei Monochrombildschirmen:Weiß, Gelb und Blau
Auflösung 128x64, klare Anzeige, hoher Kontrast
Großer Betrachtungswinkel: größer als 160 °(der Bildschirm mit dem größten Betrachtungswinkel(Winkel auf dem Bildschirm)
Breitspannungs-Stromversorgung (3V~5V), kompatibel mit 3,3V und 5V Logikstufen,mit einer Breite von mehr als 10 mm,
Standardmäßig wird der 4-drahtige SPI-Seriebus verwendet, der die Umstellung auf den IIC-Bus unterstützt
Ausgestattet mit einem Eisenrahmen, kann es effektiv den Bildschirm schützen
Ultra-niedriger Stromverbrauch (viel niedriger als bei einem TFT-Display)
Bereitstellung reichhaltiger Lehrprogramme (ESP32/STM32/(Arduino/C51/CH32/RaspberryPi)
Bereitstellung von technischer Unterstützung für Fahrer auf niedrigerer Ebene und Online-Aktualisierung von WIKI-Informationen
Mehrfache Tests zur Modulalterung können militärische Standards erfüllen, dielangfristige stabile Arbeit

Produktparameter

Anzeigen von Bildschirmparametern

Artikel	Parameter	Einheit
Größe der Platte	2.42	Zoll
Typ der Platte	OLED	-
Entschließung	128x64	Pixel
Aktivbereich	55.01 ((W) x27.49 ((H)	mm
Anzeige Farbe	Weiß/Blau/Gelb(Monochrom)	-
Treiber-IC	mit einer Breite von mehr als 20 mm	-
Anzeigeoberfläche	IIC	-
Pixelgröße	0.43(H) x0.43(V)	mm
Blickwinkel	Alle 0 ̊ Uhr	Die
Hellenheit (TYP)	110	cd/m²
Betriebstemperatur	-40 bis 70	°C
Speichertemperatur	-40 bis 85	°C

Größenparameter

Artikel	Parameter	Einheit
OLED-UmrissGröße	60.5±0.2(W) x37.0±0.2 ((H) x2.0±0.1 ((D)(ohne Kabel und Klebstoffe)	mm
ModulübersichtGröße	72.0(W) x43.0 ((H) x12.39 ((D) (einschließlich Pin Header)	mm

Elektrische Parameter

Artikel	Parameter	Einheit
Betriebsspannung	5.0/3.3V	V
Arbeitsstrom	52 (maximal)	mA
Macht	0.26 (maximal)	W

Andere Parameter

Artikel	Parameter	Einheit
SKU	MC242GW (weiß) /MC242GB(blau) /MC242GY (gelb)	-
Schnittstelle	5Pin 2,54mm Kopf (RES)Fehler beim Nichtschweißen)	-
Gewicht (einschließlich Verpackung)	23	g

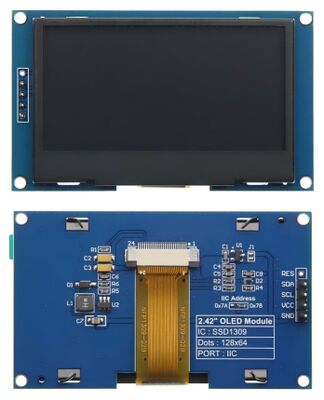

Produktbilder

Produktschnittstelle

YOK242MGI-Q1 2,42 Zoll OLED Modul SSD1309 Display mit 128x64 Auflösung SPI-Schnittstelle für STM32, C51, Arduino, Raspberry Pi und MSP430 Plattformen 1

Zahl

Schnittstelle

Beschreibung der Funktion

5 Pin-Header

2.54 mm Abstand zwischen den Pins, ModulsignalEingangspins ((RES-Standards nicht schweißen)

IIC-SchalterWiderstand vonAdresse des Geräts

Lötung auf 0x78 mit 0x78-Sklaven-GerätAnschrift

Auf 0x7A gelötet, mit 0x7A aus der VorrichtungAnschrift

Beschreibung der Pinfunktion

Modul-Pin	Beschreibung der Pinfunktion
GND	OLED-Bildschirm-Stromversorgung
VCC	mit einer Leistung von mehr als 50 W5V/3,3V)
SCL	IIC-Bus-Uhrsignal
SDA	IIC-Bus-Datensignal
Ressourcen	Die Pin-Anordnung ist standardmäßig nicht gelötet.Funktion muss im Programm gesteuert werden, es mussmit einem Durchmesser von

Kooperationspartner

Unternehmensprofil

Yingzhan Ying Technology wurde im Januar 2018 gegründet und befindet sich in Shenzhen, China.2013 gegründetDas Unternehmen hat sich seit jeher für kundenspezifische Dienstleistungen, Forschung und Entwicklung, Vertrieb und Kundendienst in der optoelektronischen Anzeigebranche eingesetzt.

Zu den Produkten des Unternehmens gehören OLED-Module, Liquid Crystal Display (LCD) -Module (LCM), Touchmodule, LCD-Panels, FPC-Boards (Flexible Printed Circuit) und verschiedene optoelektronische Materialien.Diese Produkte werden in der industriellen Kontrolle weit verbreitet., medizinische Ausrüstung, tragbare Geräte, Instrumente und Zähler, Automobilelektronik, digitale Wearables, Haushaltsgeräte, Finanzdienstleistungen und andere Bereiche,Damit ist es ein Lieferant für viele bekannte Kunden weltweit.

Häufig gestellte Fragen

Wie kontrollieren Sie die Produktqualität?

Jeder Artikel wird vor dem Versand streng getestet, um Zuverlässigkeit und Leistung zu gewährleisten.

Liefern Sie Proben?

Ja, wir stellen Proben zur Auswertung zur Verfügung.

Wie ist die Lieferzeit?

Normalerweise 7 Arbeitstage nach Zahlungsbestätigung.

Was ist die Mindestbestellmenge?

Mindestbestellmenge 1 Stück.

Was tun, wenn wir fehlende oder defekte Artikel erhalten?

Bitte kontaktieren Sie uns unverzüglich, und wir werden untersuchen, um die beste Lösung umgehend zu finden.

Was sind Ihre Hauptprodukte?

Umfassendes Sortiment, einschließlich Raspberry Pi Entwicklungsplatten, LCD-Monitore, Touchscreen, Gehäuse, Kabel, Zubehör, sowie Entwicklungsplatten und Zubehör von NVIDIA, micro:bit, Arduino,BeagleBone Black und andere führende Marken.

Welche Zahlungsmethoden akzeptieren Sie?

Wir akzeptieren T/T-Zahlungen.

Welche Versandmethoden haben Sie?

DHL und China Post liefern Versanddienste.
