| Markenbezeichnung: | YZY |
| Modellnummer: | YVT0700PKM-S1 |
| MOQ: | 500 |
| Preis: | $5.52-6.9/pieces |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 10000 Stück |

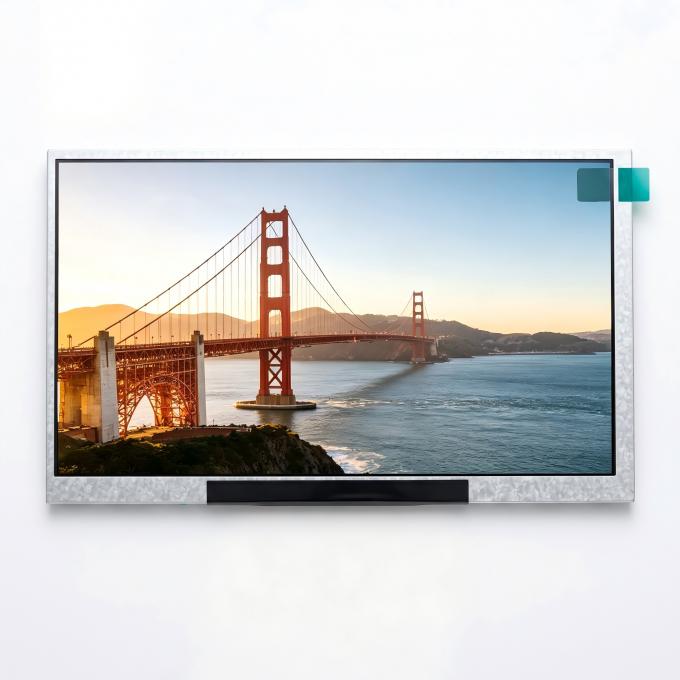

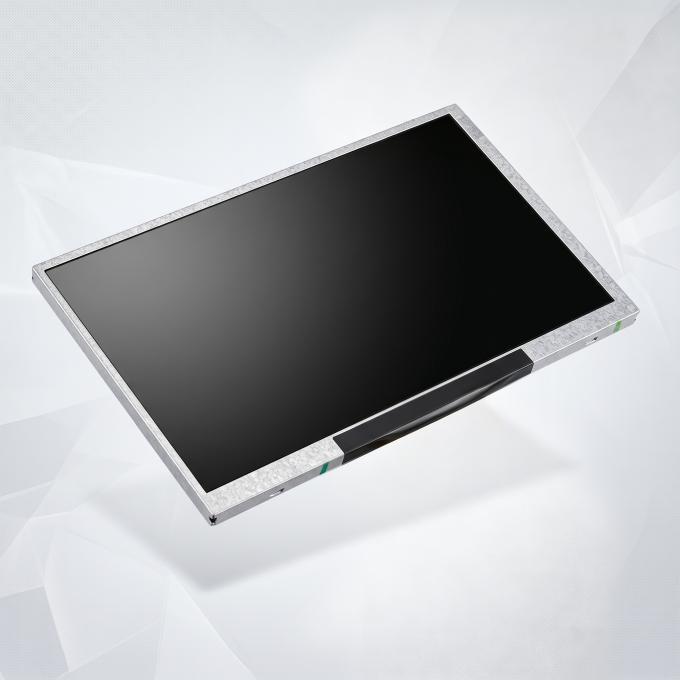

YZY 7,0 Zoll TFT-LCD-Modul 1024×600 MIPI-Schnittstelle 500 Nits 800:1 Kontrast Kapazitiver Touchscreen Weitblick Winkel Industrieanzeige (YVT0700PKM-S1)
|
YVT0700PKM-S1 7.0 Zoll 1024×600 MIPI TFT-LCD-Modul mit kapazitivem Touch
|
|
|
Parameter
|
Wert
|
|
Kundenmodell Nr.
|
Die Anlage ist in der Lage, die Anlage zu überwachen.
|
|
Modul Nr. / Teilnummer
|
Die Ausrüstung wird von der Anlage ausgerichtet.
|
|
LCD-Typ
|
a-Si TFT-LCD, übertragbar, normalerweise weiß
|
|
Anzeigegröße
|
70,0 Zoll diagonal
|
|
Entschließung
|
1024 × 600 Punkte (1024 × RGB × 600)
|
|
Anzeigen von Farben
|
16.7M (24-Bit RGB)
|
|
Pixelkonfiguration
|
RGB-Streifen
|
|
Pixel Pitch
|
0.1506 × 0,1432 mm
|
|
Aktivfläche (W × H)
|
154.21 × 85,92 mm
|
|

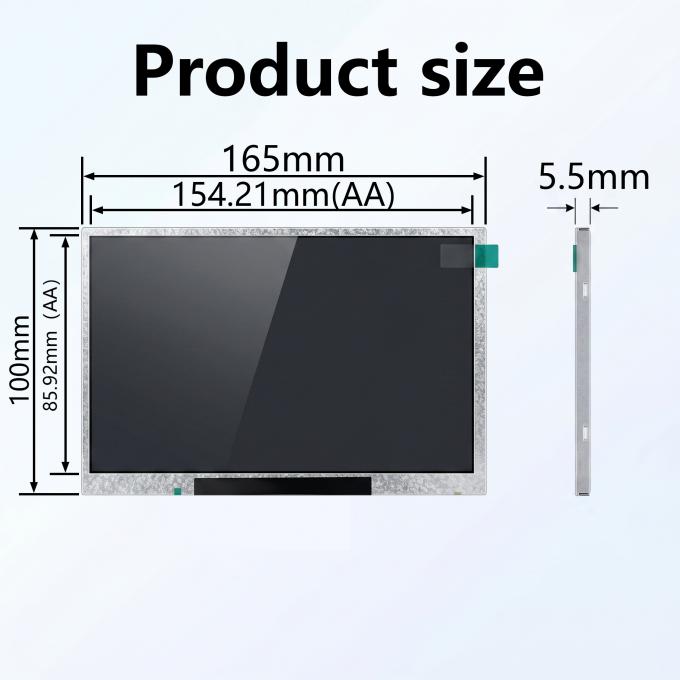

Umriss (W × H × T)
|
164.9 × 100,0 × 5,5 mm (mit CTP)
|
|
Lichtvermögen (Typ.)
|
500 cd/m2 (Nits)
|
|
Kontrastverhältnis (Typ.)
|
800: 1
|
|
Einheitlichkeit der Leuchtkraft (Min./Typ)
|
75% / 80%
|
|
Blickwinkel (Cr≥10)
|
85° in alle Richtungen (links/rechts/oben/unten, alle Uhrzeiten)
|
|
Reaktionszeit (Typ/Maximum)
|
25 ms / 40 ms (Tr+Tf)
|
|
Farbspektrum
|
45% (Min.) / 50% (Typ.)
|
|
Schnittstellentyp
|
MIPI DSI-Schnittstelle, 30-Pin-FPC
|
|
Berührungsunterstützung
|
Ein integriertes kapazitives Touch-Panel (CTP)
|
|
Logische Stromversorgung (VDD)
|
1.8V (typisch), 1,7V ~ 1,9V
|
|
Analogstromversorgung (AVDD)
|
10V (typisch), 9,0V ~ 11V
|
|
Schaltungsspannung (VGH)
|
VGH 19V (Typ.), VGL -8V (Typ.)
|
|
Typ der Hintergrundbeleuchtung
|
27 Stück weiße LED (3-Serie × 9-parallel)
|
|
Hintergrundlichtspannung (Typ.)
|
9.6V (9,0V ~ 10,8V)
|
|
Hintergrundlichtstrom (Typ.)
|
180 mA (20 mA pro String)
|
|
Betriebstemperatur
|
-20 °C ~ +70 °C
|
|
Speichertemperatur
|
-30 °C ~ +80 °C
|
|
Sichtrichtung
|
Alle Uhr (KOSTENLOS, großer Blickwinkel)
|
|
Einhaltung der Vorschriften
|
RoHS
|
|
Häufig gestellte Fragen (FAQ)
|
|
F1: Wie lange dauert die Vorlaufzeit für das YVT0700PKM-S1 7,0-Zoll 1024×600 TFT-LCD-Modul?
A: Standardproben versenden innerhalb von 3-5 Werktagen. Massenbestellungen dauern in der Regel 15-25 Werktage, abhängig von der Menge und den Anpassungsanforderungen. |
|
F2: Wie ist die Auflösung und Helligkeit dieses 7,0-Zoll-FT-LCD-Displays?
A: Dieses YVT0700PKM-S1-Modul verfügt über eine Auflösung von 1024 × 600 und eine typische Helligkeit von 500 Nits, mit einem Kontrastverhältnis von 800:1 und einem weiten Blickwinkel von 85 °, was klare Visuals für industrielle Steuerung, HMI,und eingebettete Anzeigeanwendungen. |
|
F3: Welche Schnittstelle verwendet dieses 7,0-Zoll-TFT-LCD-Modul?
A: Dieses Modul verwendet eine MIPI DSI-Schnittstelle auf einem 30-Pin-FPC-Anschluss und unterstützt eine schnelle serielle Datenübertragung.und eingebettete Prozessoren, die MIPI DSI-Ausgabe unterstützen. |
|
F4: Unterstützt dieses 1024×600 TFT-Display einen Touchscreen?
A: Ja! Dieses Modul ist mit einem integrierten kapazitiven Touch-Panel (CTP) ausgestattet, das Multi-Touch-Gesten für intuitive Benutzerinteraktion unterstützt.und industrielle Steuerungsanwendungen, die eine Berührungsanwendung erfordern. |
|
F5: Was sind die Spezifikationen für die Hintergrundbeleuchtung dieses 7,0-Zoll-Moduls?
A: Die Hintergrundbeleuchtung besteht aus 27 weißen LEDs, die in einer 3-reihe × 9-parallele Konfiguration angeordnet sind.Es wird empfohlen, einen konstanten Strom-LED-Treiber zu verwenden.. |
|
F6: Welche Stromversorgungen werden für dieses Modul benötigt?
A: Dieses Modul benötigt VDD 1.8V (digital), AVDD 10V (analog), VGH 19V (gate ON) und VGL -8V (gate OFF).Wir bieten Anwendungs-Schaltkreisführung und Referenzdesigns. |
|
F7: Für welche Anwendungen eignet sich dieses 7,0 Zoll 1024×600 TFT-LCD?
A: Ideal für industrielle Steuerungen, HMI, Smart Home-Geräte, medizinische Ausrüstung, Automobilbildschirme, POS-Terminals, Kioske, IoT-Geräte und eingebettete Anwendungen, für die ein 7.0-Zoll-MIPI-Schnittstellenbildschirm mit kapazitiver Berührung und Auflösung 1024×600. |
|
F8: Bieten Sie Anpassungen an und wie lautet die Garantie?
A: Ja. Wir unterstützen kundenspezifische Helligkeit, FPC-Kabellänge und -form, Hintergrundlichtspannung, Betrachtungsrichtung, Touchpanelkonfiguration und Abdeckglas (AG/AR/AF). MOQ gilt für kundenspezifische Versionen.Alle Module sind mit einer 12-monatigen Garantie und lebenslangem technischen Support ausgestattet.. |
