Das YMS1607HB-X01 ist ein kundenspezifisches monochromes Segment-LCD-Modul mit 16 siebensegmentartigen Zahlenpositionen in einer Drei-Reihen-Konfiguration.Das Modul integriert eine HT1621-Steuerplatte und unterstützt einen 5V-Betrieb für numerische Anzeigeanwendungen.

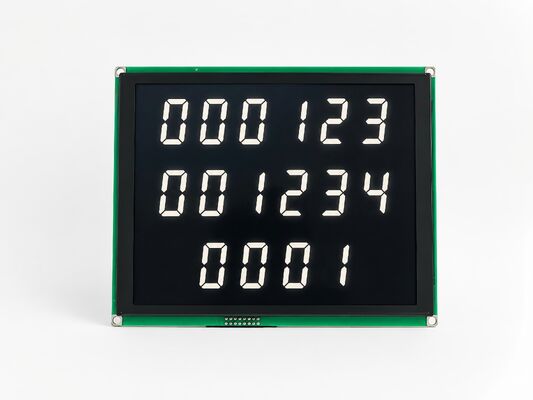

Bildschirm mit eingeschaltetem Display
Simulierter Anzeigeeffekt zur Referenz. Das tatsächliche Aussehen kann variieren.
Produktbeobachtungen
Frontstruktur und Controller-PCB
Vordersicht
Ausgeschaltet
Rückseite der Leiterplatte
Steuerung und Verbindung
16
Ziffern
HT1621
Steuerung
5V
Betrieb
16
Verbindungsspinne
Produktentwurf
Wesentliche Merkmale
16-stellige Anordnung
Sechs Ziffern in der oberen Reihe, sechs in der mittleren Reihe und vier in der unteren Reihe.
HT1621 Steuergerät
Integrierte LCD-Steuerung auf der hinteren Leiterplatte zur Steuerung der Segmentanzeige.
5V-Konstruktion
5.0V-LCD-Betrieb mit einer separaten spezifizierten 5V-LED-Hintergrundbeleuchtung.
Aufbau von PCBs
Integrierte Leiterplatte mit vier Montagelöchern und einem rechtwinkligen externen Steckverbinder.
Technische Daten
Technische Spezifikation
Modell: YMS1607HB-X01
Anzeigetypen
HTN (blau / grau)
Anzeigenformat
16-stelliges, 7-Segment
Ziffernordnung
6 + 6 + 4
Polarisationsmodus
Übertragbar / Negativ
Sichtrichtung
6 Uhr
Steuerungsschaltfläche
HT1621
Antriebsmethode
4/4, 1/3, Vorurteile
Betriebsspannung
5.0V
Außenanschluss
16 Stifte
LED-Hintergrundbeleuchtung
Weiß / Bernstein
Hintergrundbeleuchtung
5.0V ± 0,2V, 70mA
Betriebstemperatur
-10°C bis +60°C
Speichertemperatur
-20°C bis +70°C
PCB-Größe
179.00 × 144,20 mm
Bezelgröße
171.00 × 132,20 mm
Sichtbereich
151.00 × 120,20 mm
Montageöffnungen
4 × Ø4,0 mm
Vor der Bestellung sollten die LCD- und Hintergrundbeleuchtungskonfigurationen bestätigt werden.
Technische Zeichnungen
Mechanische Abmessungen
Detaillierte mechanische Zeichnung, auf der das Lcd-Layout, die PCB-Umrisse, die Betrachtungsfläche, die Montageöffnung und die Außenanschlussstruktur abgebildet sind.
PCB-Umriss
179.00 × 144,20 mm
Aufbau von Löchern
173.00 × 138,20 mm
Sichtbereich
151.00 × 120,20 mm
PCB-Dicke
1.60 mm
Anschlussdetails
16-Pin-Schnittstellendefinition
Angabe des externen Schnittstellenpins gemäß der Produktzeichnung.
Ausrüstung
Signal
Ausrüstung
Signal
1
BLA
9
S1 bis 8
2
BLA
10
BLK
3
BLA
11
S1 bis 7
4
DATA
12
GND
5
VDD
13
S1 bis 6
6
VDD
14
GND
7
/WR
15
S1 bis 5
8
/RD
16
GND
Die Signalbezeichnungen folgen der Spezifikation und bestätigen vor der Systemintegration die Ausrichtung und Steuerung der Steckverbinder.
Anwendungsbezug

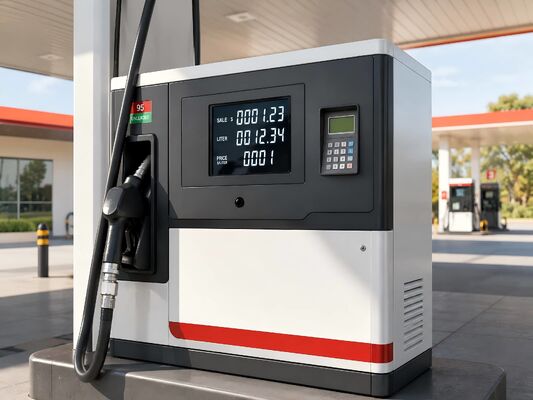

Anwendungen für die numerische Anzeige
LCD-Module für benutzerdefinierte Segmente können für numerische Informationsanzeigen in Messgeräten, industriellen Zählern, Geräteplatten und Kraftstoffversorgungssystemen ausgewertet werden.
Anwendungskonzeption - kein tatsächlich installiertes Produkt
Maßgeschneiderte monochrome LCD-Lösungen
Suchen Sie nach einem Segment-LCD-Modul für Ihre Ausrüstung?
