7 ιντσών LVDS LCD Driver Board με είσοδο 5V / πρόσβαση σήματος HDMI / έξοδο ήχου

προϊόντα

7 ιντσών LVDS LCD Driver Board με είσοδο 5V / πρόσβαση σήματος HDMI / έξοδο ήχου

MOQ:	500
Τιμή:	10.98-12.36/pc
standard packaging:	30pcs/box
Delivery period:	14-30 ημέρες
Μέθοδος πληρωμής:	, T/T, D/P, D/A, Western Union
Supply Capacity:	5000/μήνα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

Πιστοποίηση

RoHS/CE/CB

Αριθμό μοντέλου

YB070WSVL-P01

Εγγραφο

Επισημαίνω:

7 ιντσών LCD Driver Board

Εισαγωγή 5V LCD LVDS Driver Board

7 ιντσών LCS οθόνη Διοικητής Πίνακα

Περιγραφή προϊόντων

Πίνακας οδηγού LCD LVDS 7 ιντσών με είσοδο 5V, πρόσβαση σήματος Hd-MI, πολυ-σημείο χωρητικής αφής και έξοδος ήχου

1024*600 Ανάλυση -20~70°C Λειτουργία Πίνακας PIN LVDS 40Υψηλή συμβατότητα (Windows, Android, Raspberry Pi)

Χαρακτηριστικά του προϊόντος

Η YB070WSVL-P01 είναι μια 7-ιντσών LCD οθόνη οδήγησης από την Shenzhen Yingzhanying Technology Co., Ltd, που υποστηρίζει ανάλυση 1024 × 600.Διαθέτει είσοδο σήματος HDMI (μέσω διεπαφής CN1) και πολύ-σημείο χωρητικό άγγιγμα με J4 6Pin FPC επαφή διεπαφή και J5 Type-C USB για την μετάδοση σήματος αφής. τροφοδοτείται από DC 5V (μέσω συνδέσμου τύπου C J8608) και είναι εξοπλισμένο με μια διεπαφή οθόνης J114 0,5 mm 40Pin LVDS για σταθερή έξοδο εικόνας, έχει κατανάλωση ισχύος σε αναμονή < 0,2W και υποστηρίζει 3.5 mm έξοδος ακουστικών (J32) και διπλή 2.6W έξοδος ομιλητών (J14/J15), συνδυάζοντας πρακτικότητα και αποτελεσματικότητα σε μια συμπαγή λύση.

Ονομασία μάρκας	YZY Πίνακας οδηγού	Χώρος καταγωγής	Γκουανγκντόνγκ, Κίνα
Τύπος	7 ιντσών LVDS Interface LCD Driver Board	Άρθρο αριθ.	ΥΠΕΘΕΣΙΑ ΕΠΙΤΡΟΠΗΣ
Διασύνδεση	HDMI+LVDS	Σχεδιάστε τις διαστάσεις	164.9 mm (μήκος) × 123 mm (άκρο) (Ανοχή:±0,3 mm)
Εργασιακή θερμοκρασία	-20 ~ +70 °C	Αγγίξτε	Πολλαπλές μονάδες χωρητικής επαφής (J4 FPC-6Pin)
Θερμοκρασία αποθήκευσης.	-40 ~ +85 °C	Επέκταση	Πίνακας κουμπιών, ηχεία (2,6W το καθένα)
Ειδικότερα	7 ιντσών LVDS Βιομηχανική προδιαγραφή, είσοδος HDMI, χαμηλή ισχύ αναμονής (< 0,2W), έξοδος ήχου (ακουστικά + ηχείο)

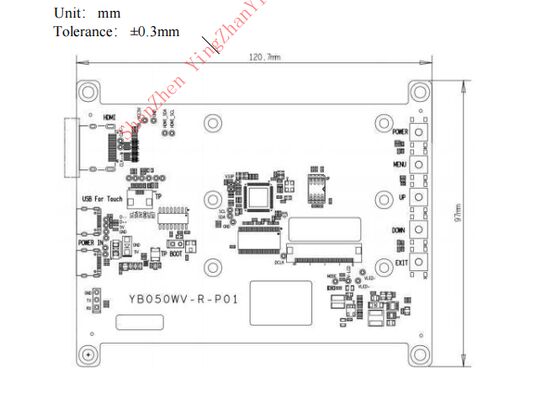

Τεχνικό σχέδιο

7 ιντσών LVDS LCD Driver Board με είσοδο 5V / πρόσβαση σήματος HDMI / έξοδο ήχου 0

Ορισμός κωδικού PIN οθόνης LCD LVDS

ΠΙΝ	Σήμα	Περιγραφή
1	VCOM	Κοινή τάση
2-3	ΔΕΔ	Δυναμική τάση για ψηφιακό κύκλωμα
4	Εθνική Κεντρική Τράπεζα	Δεν υπάρχει σύνδεση.
5	Επαναφορά	Παγκόσμια καρφίτσα επαναφοράς, ενεργό χαμηλό για να εισέλθει στην κατάσταση επαναφοράς. Προτείνουμε τη σύνδεση με ένα κύκλωμα RC για σταθερότητα. (Κανονική έλξη υψηλή, RC=10KΩ+0.1uF) Σημείωση1: Εάν δεν προστεθεί RC, οι χρήστες πρέπει να ακολουθήσουν τον κανόνα:T25=50ms για τη διατήρηση χαμηλής ισχύος.
6	STBYB	Κατάσταση αναμονής, φυσιολογική έλξη υψηλή STBYB=1:φυσιολογική λειτουργία; STBYB=0:εσωτερικός ελεγκτής απενεργοποιείται όλες οι εξόδους είναι High-Z
7	Εθνική Τράπεζα	Γη
8	RXN0-	-Εισαγωγή διαφορικών δεδομένων LVDS
9	RXN0+	+Εισαγωγή διαφορικών δεδομένων LVDS
10	Εθνική Τράπεζα	Γη
11	RXN1-	-Εισαγωγή διαφορικών δεδομένων LVDS
12	RXN1+	+Εισαγωγή διαφορικών δεδομένων LVDS
13	Εθνική Τράπεζα	Γη
14	RXN2-	-Εισαγωγή διαφορικών δεδομένων LVDS
15	RXN2+	+Εισαγωγή διαφορικών δεδομένων LVDS
16	Εθνική Τράπεζα	Γη
17	RXCLKN-	-Εισαγωγή διαφορικού ρολογιού LVDS
18	RXCLKN+	+Εισαγωγή διαφορικού ρολογιού LVDS
19	Εθνική Τράπεζα	Γη
20	RXN3-	-Εισαγωγή διαφορικών δεδομένων LVDS
21	RXN3+	+Εισαγωγή διαφορικών δεδομένων LVDS
22	Εθνική Τράπεζα	Γη
23-24	Εθνική Κεντρική Τράπεζα	Δεν υπάρχει σύνδεση.
25	Εθνική Τράπεζα	Γη
26-27	Εθνική Κεντρική Τράπεζα	Δεν υπάρχει σύνδεση.
28	SELB	6bit/8bit επιλογή λειτουργίας (Σημείωση 1)
29	ΑVDD	Δύναμη για αναλογικό κύκλωμα
30	Εθνική Τράπεζα	Γη
31-32	LED-	Καθοδικός LED
33	Α/Δ	Οριζόντια αντιστροφή (Σημείωση 2)
34	Ε/Δ	Βόρεια αντιστροφή (Σημείωση 2)
35	Επικεφαλής	Πύλη OFF τάσης
36-37	ΒGH	Πύλη ON τάση
38	Εθνική Κεντρική Τράπεζα	Δεν υπάρχει σύνδεση.
39-40	LED+	Άνωση LED

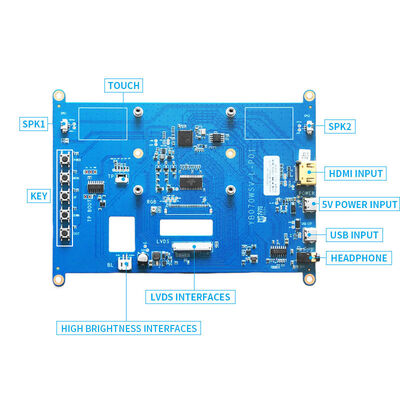

Εικόνα προϊόντος

Το YB070WSVL-P01 από την Shenzhen Yingzhanying Technology είναι ένα συμπαγές 7 ιντσών LCD πίνακα οδηγού που υποστηρίζει ανάλυση 1024 × 600, με είσοδο HDMI, έξοδο οθόνης LVDS,Πολλαπλή σημειακή χωρητική επαφή (μέσω J4 FPC και J5 τύπου-C), τροφοδοσία ισχύος τύπου C 5V, έξοδος ήχου (κουμπιά + δύο ηχεία 2,6W) και ισχύς αναμονής < 0,2W για αποτελεσματικές εφαρμογές οθόνης.

7 ιντσών LVDS LCD Driver Board με είσοδο 5V / πρόσβαση σήματος HDMI / έξοδο ήχου 1

Επιλογές προσαρμογής

ΗΕπενδύσεις/Επιφάνεια οδήγησης HDMIπροσφέρει πολλαπλές επιλογές προσαρμογής για να ανταποκρίνεται σε διαφορετικές απαιτήσεις εφαρμογής:

Ετικέτα & Τύπο μετάξι: Προσαρμοσμένα σήματα και σημειώσεις στον πίνακα.

Δομή του Διοικητικού Συμβουλίου: Μέγεθος, διαστάσεις και διάταξη της διεπαφής μπορεί να προσαρμοστεί για να ταιριάζει στο σύστημα σας.

Ορισμός διεπαφής και ποσότητα: Οι διεπαφές μπορούν να τροποποιηθούν ή να προστεθούν, όπως η ένταξη VGA ή άλλων συνδέσμων.

Ανάλυση & Απόδοση: Με την επιλογή κατάλληλου διακόπτη IC μπορούν να επιτευχθούν υψηλότερες ανάλυση και ταχύτητα σχηματισμού.

Ετικέττες:

Πίνακας προγράμματος οδήγησης LCD,

Δελτίο οδήγησης ελεγκτή HDMI,

Πίνακας οδήγησης οθόνης LCD
