7 pouces LVDS carte de pilote LCD avec 5V entrée / HDMI accès au signal / sortie audio

MOQ:	500
Prix:	10.98-12.36/pc
Standard Packaging:	30pcs/box
Delivery Period:	14-30 jours
Méthode De Paiement:	, T / T, D / P, D / A, Western Union
Supply Capacity:	5000 / mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

Guangdong, Chine

Nom de marque

Certification

RoHS/CE/CB

Numéro de modèle

YB070WSVL-P01

Document

Mettre en évidence:

7 pouces carte de pilote LCD

L'entrée de la carte de pilotage LCD LVDS 5V

7 pouces LCS affichage carte de pilote

Description de produit

Plaque de pilotage LCD LVDS de 7 pouces avec entrée 5V, accès au signal Hd-MI, sortie tactile et audio capacitive multipoint

Résolution 1024*600 -20 à 70°C Numéro de code PIN LVDS 40Compatibilité élevée (Windows, Android, Raspberry Pi)

Caractéristiques du produit

Le YB070WSVL-P01 est une carte de pilotage de moniteur LCD de 7 pouces de Shenzhen Yingzhanying Technology Co., Ltd, prenant en charge une résolution de 1024 × 600.Il est équipé d'une entrée de signal HDMI (via l'interface CN1) et d'un toucher capacitif multi-points avec interface tactile J4 6Pin FPC et J5 Type-C USB pour la transmission du signal tactile.Il est alimenté par un courant continu de 5 V (via le connecteur J8608 Type-C) et équipé d'une interface d'affichage LVDS J114 0,5 mm 40Pin pour une sortie d'image stable, il a une consommation d'énergie en veille de < 0,2 W et prend en charge 3.sortie casque 5 mm (J32) et double 2.6W de sortie de haut-parleur (J14/J15), combinant pratique et efficacité dans une solution compacte.

Nom de marque	YZY Tableau du conducteur	Lieu d'origine	Guangdong, Chine
Le type	Plaque de pilotage LCD à interface LVDS de 7 pouces	Nom de l'article.	Le nombre d'équipements utilisés est déterminé par le système de contrôle de la circulation.
Interface	Le câble HDMI+LVDS	Définition des dimensions	164.9 mm (longueur) × 123 mm (largeur) (Tolérance: ± 0,3 mm)
Temps de fonctionnement.	-20 ~ + 70 °C	Touchez	Touche capacitive à plusieurs points (J4 FPC-6Pin)
Température de stockage.	-40 ~ + 85 °C	Élargir	Panneau de boutons, haut-parleur (2,6 W chacun)
Le point fort	Spécification industrielle LVDS de 7 pouces, entrée HDMI, faible puissance en veille (< 0,2 W), sortie audio (écouteurs + haut-parleur)

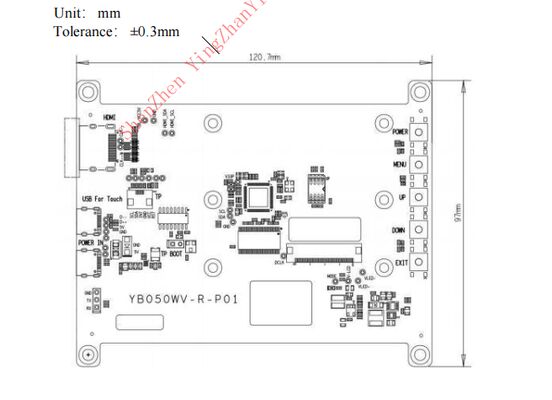

Dessin technique

7 pouces LVDS carte de pilote LCD avec 5V entrée / HDMI accès au signal / sortie audio 0

Définition du code PIN de l'interface LVDS

Numéro PIN	Signalisation	Définition
1	VCOM	Voltage commun
2 à 3	VDD	Voltage de puissance pour circuit numérique
4	N.C.	Aucune connexion.
5	Réinitialiser	Pin de redémarrage global, bas actif pour entrer dans l'état de redémarrage. Suggérer de se connecter avec un circuit RC pour la stabilité. (Tire normale élevée, RC=10KΩ+0.1uF) Note1: Si RC n'est pas ajouté, les utilisateurs doivent suivre la règle:T25=50 ms pour maintenir une faible puissance.
6	Le code STBYB	Mode de veille, normal tiré haut STBYB=1:opération normale; STBYB=0:contrôleur interne éteint toutes les sorties sont High-Z
7	Le GND	Le sol
8	RXN0-	- Entrée de données différentielle LVDS
9	RXN0+	+entrée de données différentielles LVDS
10	Le GND	Le sol
11	RXN1-	- Entrée de données différentielle LVDS
12	RXN1+	+entrée de données différentielles LVDS
13	Le GND	Le sol
14	RXN2-	- Entrée de données différentielle LVDS
15	RXN2+	+entrée de données différentielles LVDS
16	Le GND	Le sol
17	RXCLKN-	- entrée d'horloge différentielle LVDS
18	RXCLKN+	+entrée d'horloge différentielle LVDS
19	Le GND	Le sol
20	RXN3-	- Entrée de données différentielle LVDS
21	RXN3+	+entrée de données différentielles LVDS
22	Le GND	Le sol
23 à 24	N.C.	Aucune connexion.
25	Le GND	Le sol
26 à 27	N.C.	Aucune connexion.
28	SELB	Mode 6 bits/8 bits sélectionné (note 1)
29	AVDD	Puissance pour le circuit analogique
30	Le GND	Le sol
31 à 32	LED-	Cathode à LED
33	R/R	Inversion horizontale (note 2)
34	U/D	Inversion verticale (note 2)
35	VCL	Port hors tension
36 à 37	VGH	Porte sur tension
38	N.C.	Aucune connexion.
39 à 40	LED+	Anode à LED

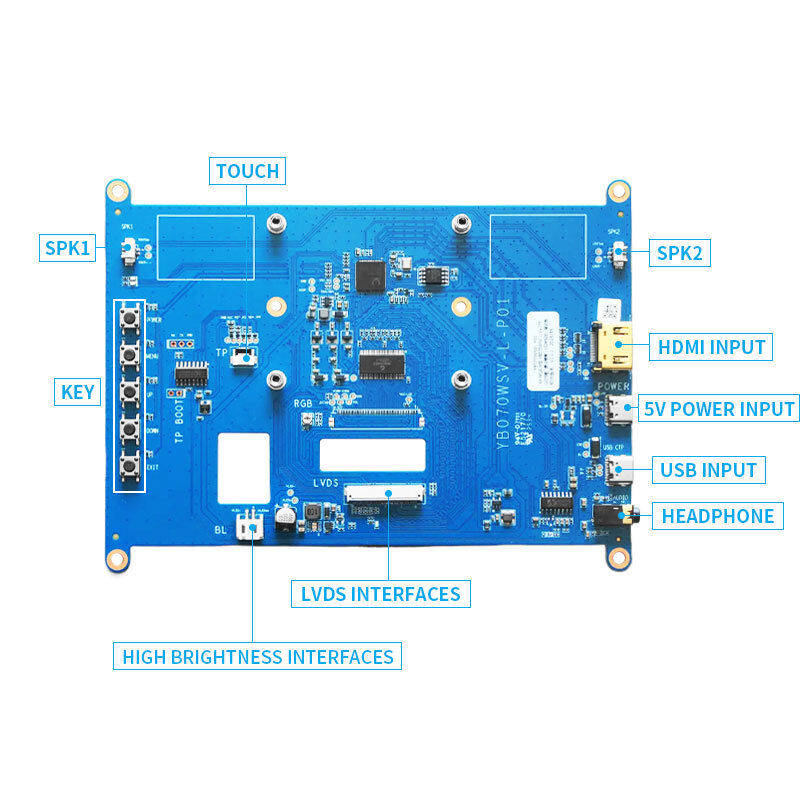

Image du produit

Le YB070WSVL-P01 de Shenzhen Yingzhanying Technology est une carte de pilotage LCD compacte de 7 pouces prenant en charge une résolution de 1024 × 600, avec entrée HDMI, sortie d'affichage LVDS,toucher capacitif à plusieurs points (via J4 FPC et J5 Type-C), alimentation de type C de 5 V, sortie audio (écouteurs + deux haut-parleurs de 2,6 W) et puissance en veille de < 0,2 W pour des applications d'affichage efficaces.

7 pouces LVDS carte de pilote LCD avec 5V entrée / HDMI accès au signal / sortie audio 1

Options de personnalisation

Le...LVDS/ Plateforme de pilotage HDMIoffre de multiples options de personnalisation pour répondre à des exigences d'application diverses:

Logo et impression en soie: Marque et marquage personnalisés sur le tableau.

Structure du conseil: La taille, les dimensions et la disposition de l'interface peuvent être ajustées pour s'adapter à votre système.

Définition de l'interface et quantité: Les interfaces peuvent être modifiées ou ajoutées, par exemple en incluant des connecteurs VGA ou autres.

Résolution et performance: Des résolutions et des fréquences d'images plus élevées peuvent être obtenues en sélectionnant un circuit intégré de pilote approprié.

Étiquettes:

Carte pilote LCD,

Carte contrôleur HDMI,

Carte contrôleur pour moniteur LCD
