Plaque de pilotage HDMI à MIPI avec entrée mini HDMI 1.4 / sortie MIPI DSI

Produits

Affichage d'affichage à cristaux liquides de HDMI

Affichage rond d'affichage à cristaux liquides

Type affichage de barre d'affichage à cristaux liquides

écran d'affichage à cristaux liquides d'ordinateur portable

Plaque de pilotage HDMI à MIPI avec entrée mini HDMI 1.4 / sortie MIPI DSI

MOQ:	400
Prix:	21.96-23.81/pc
Standard Packaging:	30pcs/box
Delivery Period:	14-30 jours
Méthode De Paiement:	, T / T, D / P, D / A, Western Union
Supply Capacity:	5000 / mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

Guangdong, Chine

Nom de marque

Certification

RoHS/CE/CB

Numéro de modèle

PCB_H2M6311_31_V3.0

Document

Mettre en évidence:

1.4 carte de pilotage HDMI à MIPI

La carte de pilotage mini HDMI à MIPI

Le code de conduite de la MIPI DSI

Description de produit

Plaque de pilotage HDMI-MIPI avec mini entrée HDMI 1.4, sortie MIPI DSI

Résolution 800*1280 -20 à 70°C MIPI 31 code PINCompatibilité élevée (Windows, Android, Raspberry Pi)

Caractéristiques du produit

Le PCB_H2M6311_31_V3.0 est une carte de pilotage de moniteur LCD multifonctionnelle de Shenzhen Yingzhanying Technology Co., Ltd., prenant en charge une rotation de 90°/270° (par exemple,Écran MIPI de 800x1280 à 1280x800 d'utilisation) et un courant de rétroéclairage maximal par défaut de 180mAIl dispose d'une entrée HDMI 1.4 (via l'interface CN2 MINIHDMI) et d'une sortie MIPI DSI (CN7, 0.3mm-31Pin) qui prend en charge 1 à 4 voies avec jusqu'à 1,8 Gb / s par voie.L'interface de la touche 25mm-10Pin (ajuster le courant de rétroéclairage), le contraste, la température de couleur) et la fonction de télécommande IR, ainsi qu'une interface tactile CN12 0,5 mm-6Pin IIC pour des solutions tactiles partielles. Les options d'alimentation comprennent une entrée en courant continu de 12 V (CN1/CN15, DC-44/2.0 mm-2Pin) et une entrée 5V&USB (CN4Il supporte une sortie d'amplificateur 2*3W (pour haut-parleurs) et dispose d'une interface casque réservée (CN11), avec une interface de rétroéclairage externe (CN9, 2.0mm-6Pin) pour l'expansion.Fonctionnant dans une plage de température de -20°C à +70°C et d'humidité relative ≤ 80% (non condensée), une légère augmentation de la température U11 pendant le fonctionnement est normale, ce qui en fait une solution pratique et compacte pour les applications de moniteurs LCD.

Nom de marque	YZY Tableau du conducteur	Lieu d'origine	Guangdong, Chine
Le type	Plaque de pilotage LCD à interface HDMI-MIPI	Nom de l'article.	Les données sont fournies par les autorités compétentes de l'État membre.0
Interface	Pour les télécommunications:	Définition des dimensions	La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
Temps de fonctionnement.	-20 ~ + 70 °C	Température de stockage.	-40 ~ + 85 °C
Le point fort	Tableau de pilotage LCD de l'interface MIPI 800*1280Retour de soutien de 90°/270°

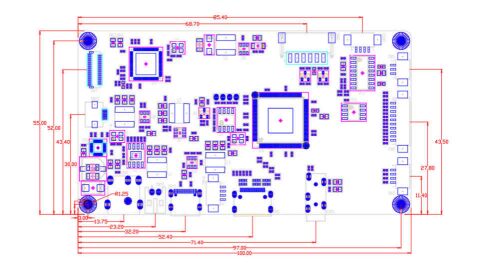

Dessin technique

Plaque de pilotage HDMI à MIPI avec entrée mini HDMI 1.4 / sortie MIPI DSI 0

Définition du code PIN de l'interface LVDS

Numéro PIN	Signalisation	Définition
Nom de code	信号	Décrire
1 à 2	VDD	3.3V
3	CICVC	1.8V
4	Le GND	Le sol
5	Réinitialiser	Pinceau de réinitialisation du panneau
6	N.C.
7	Le GND	Le sol
8	Nom de l'établissement	Données de différentiel MIPI négatif 3
9	MPLDP	Données de différentiel MIPI positif 3
10	Le GND	Le sol
11	Nom de l'établissement	Données de différentiel MIPI négatif 0
12	MPLDP	Données de différentiel MIPI positives 0
13	Le GND	Le sol
14	Nom de l'établissement	Rate différentielle MIPI négative
15	MPLDCP	Rate différentielle MIPI positive
16	Le GND	Le sol
17	Nom de l'établissement	Données de différentiel MIPI négatif 1
18	MPLDP	Données de différentiel MIPI positif 1
19	Le GND	Le sol
20	Nom de l'établissement	Données de différentiel MIPI négatif 2
21	MPLDP	Données de différentiel MIPI positif 2
22 à 23	Le GND	Le sol
24 à 27	LED-	背光灯条负极 Je suis désolée
28	N.C.
29 à 31	LED+	背光灯条正极 Je suis désolée

Image du produit

Le PCB_H2M6311_31_V3.0 LCD Monitor Driver Board, développé conjointement par Shenzhen Yingzhanying Technology Co., Ltd. Il est équipé d'une interface MIPI pour une sortie d'image de haute qualité (support de la rotation de l'écran,comme la conversion d'un écran MIPI de 800 × 1280 en une utilisation de 1280 × 800), une interface tactile (IIC) pour la transmission capacitive du signal tactile, des options de double alimentation comprenant une entrée en courant continu de 12 V et une entrée 5 V et USB pour s'adapter à différents scénarios de puissance, et un HDMI 1.4 entrée (MINIHDMI) pour une réception stable du signal vidéoEn outre, il dispose d'une sortie casque pour la lecture audio, ainsi que des interfaces d'expansion comme l'interface de rétroéclairage externe, l'interface clé, l'interface ADC/IO,et l'interface IIC pour permettre des extensions fonctionnelles personnaliséesPrenant en charge les réglages de paramètres (y compris le courant de rétroéclairage, le contraste et la température de couleur via les touches ou la télécommande infrarouge), cette carte intègre l'affichage, le toucher, l'audio et la capacité d'expansion,servant de choix efficace et pratique pour divers scénarios d'application de moniteurs LCD.

Plaque de pilotage HDMI à MIPI avec entrée mini HDMI 1.4 / sortie MIPI DSI 1

Options de personnalisation

Le...MIPI/ Plateforme de pilotage HDMIoffre de multiples options de personnalisation pour répondre à des exigences d'application diverses:

Logo et impression en soie: Marque et marquage personnalisés sur le tableau.

Structure du conseil: La taille, les dimensions et la disposition de l'interface peuvent être ajustées pour s'adapter à votre système.

Définition de l'interface et quantité: Les interfaces peuvent être modifiées ou ajoutées, par exemple en incluant des connecteurs VGA ou autres.

Résolution et performance: Des résolutions et des fréquences d'images plus élevées peuvent être obtenues en sélectionnant un circuit intégré de pilote approprié.

Étiquettes:

Carte pilote LCD,

Carte contrôleur HDMI,

Carte contrôleur pour moniteur LCD
