HDMI к MIPI Дирижерная плата с Mini HDMI 1.4 вход / MIPI DSI выход

продукты

HDMI к MIPI Дирижерная плата с Mini HDMI 1.4 вход / MIPI DSI выход

MOQ:	400
Цена:	21.96-23.81/pc
standard packaging:	30pcs/box
Delivery period:	14-30дней
Метод оплаты:	, T/T, D/P, D/A, Western Union
Supply Capacity:	5000/месяц

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Гуандун, Китай

Фирменное наименование

Сертификация

RoHS/CE/CB

Номер модели

PCB_H2M6311_31_V3.0

Документ

Выделить:

1.4 HDMI к MIPI панели драйвера

Мини-HDMI к MIPI-дирижерной плате

Документ RoHS MIPI DSI для водителей

Характер продукции

Драйверная плата HDMI-to-MIPI с входом mini HDMI 1.4, выходом MIPI DSI

Разрешение 800*1280 Рабочая температура -20~70°C MIPI 31 PINВысокая совместимость (Windows, Android, Raspberry Pi)

Особенности продукта

PCB_H2M6311_31_V3.0 - это многофункциональная плата драйвера ЖК-монитора от Shenzhen Yingzhanying Technology Co., Ltd, поддерживающая поворот на 90°/270° (например, экран MIPI 800x1280 для использования 1280x800) и ток подсветки по умолчанию 180 мА. Она имеет 1 вход HDMI 1.4 (через интерфейс CN2 MINIHDMI) и 1 выход MIPI DSI (CN7, 0,3 мм-31Pin), который поддерживает 1~4 линии со скоростью до 1,8 Гбит/с на линию. Для управления пользователем она имеет интерфейс клавиш CN6 1,25 мм-10Pin (регулировка тока подсветки, контрастности, цветовой температуры) и функцию ИК-пульта, а также интерфейс сенсорного управления IIC CN12 0,5 мм-6Pin для частичных сенсорных решений. Варианты питания включают вход 12 В постоянного тока (CN1/CN15, DC-44/2,0 мм-2Pin) и вход 5 В и USB (CN4, стандартный 16Pin Type-C). Она поддерживает выход усилителя 2*3 Вт (для динамиков) и имеет зарезервированный интерфейс для наушников (CN11), с интерфейсом внешней подсветки (CN9, 2,0 мм-6Pin) для расширения. Работая при температуре от -20℃ до +70℃ и относительной влажности ≤80% (без конденсации), небольшое повышение температуры U11 во время работы является нормальным, что делает ее практичным компактным решением для приложений ЖК-мониторов.

Фирменное наименование	YZY Driver board	Место происхождения	Гуандун, Китай
Тип	Драйверная плата ЖК-дисплея с интерфейсом HDMI-to-MIPI	Артикул	PCB_H2M6311_31_V3.0
Интерфейс	HDMI+MIPI	Габаритные размеры	100 мм (длина) × 55 мм (ширина) (Допуск:±0,3 мм)
Рабочая температура	-20 ~ +70 °C	Температура хранения	-40 ~ +85 °C
Основные характеристики	Драйверная плата ЖК-дисплея с интерфейсом MIPI 800*1280 Поддержка поворота на 90°/270°

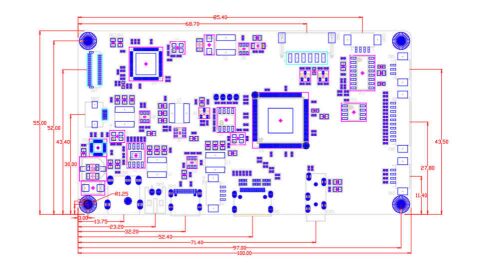

Технический чертеж

HDMI к MIPI Дирижерная плата с Mini HDMI 1.4 вход / MIPI DSI выход 0

Определение контактов интерфейса LVDS ЖК-дисплея

PIN	Сигнал	Описание
PIN 脚	信号	描述
1-2	VDD	3.3V
3	IOVCC	1.8V
4	GND	Земля
5	RESET	Контакт сброса панели
6	NC
7	GND	Земля
8	MPLDDN	Отрицательные дифференциальные данные MIPI 3
9	MPLDP	Положительные дифференциальные данные MIPI 3
10	GND	Земля
11	MPLDDN	Отрицательные дифференциальные данные MIPI 0
12	MPLDP	Положительные дифференциальные данные MIPI 0
13	GND	Земля
14	MPLDCN	Отрицательные дифференциальные часы MIPI
15	MPLDCP	Положительные дифференциальные часы MIPI
16	GND	Земля
17	MPLDDN	Отрицательные дифференциальные данные MIPI 1
18	MPLDP	Положительные дифференциальные данные MIPI 1
19	GND	Земля
20	MPLDDN	Отрицательные дифференциальные данные MIPI 2
21	MPLDP	Положительные дифференциальные данные MIPI 2
22-23	GND	Земля
24-27	LED-	Отрицательный контакт подсветки
28	NC
29-31	LED+	Положительный контакт подсветки

Изображение продукта

Плата драйвера ЖК-монитора PCB_H2M6311_31_V3.0, совместно разработанная Shenzhen Yingzhanying Technology Co., Ltd., представляет собой высокоинтегрированное решение с разнообразными интерфейсами и практичными функциями. Она оснащена интерфейсом MIPI для высококачественного вывода изображения (поддержка поворота дисплея, например, преобразование экрана MIPI 800×1280 в использование 1280×800), сенсорным интерфейсом (IIC) для передачи сигнала емкостного касания, двумя вариантами питания, включая вход 12 В постоянного тока и вход 5 В и USB для адаптации к различным сценариям питания, а также входом HDMI 1.4 (MINIHDMI) для стабильного приема видеосигнала. Кроме того, она имеет выход для наушников для воспроизведения звука, а также интерфейсы расширения, такие как интерфейс внешней подсветки, интерфейс клавиш, интерфейс ADC/IO и интерфейс IIC, для включения настраиваемых функциональных расширений. Поддерживая регулировку параметров (включая ток подсветки, контрастность и цветовую температуру с помощью клавиш или инфракрасного пульта дистанционного управления), эта плата объединяет дисплей, сенсорное управление, звук и расширяемость, служа эффективным и практичным выбором для различных сценариев применения ЖК-мониторов.

HDMI к MIPI Дирижерная плата с Mini HDMI 1.4 вход / MIPI DSI выход 1

Варианты настройки

Драйверная плата MIPI/HDMI предлагает несколько вариантов настройки для удовлетворения различных требований к применению:

Логотип и шелкография: Пользовательский брендинг и маркировка на плате.

Структура платы: Размер, размеры и расположение интерфейсов можно настроить в соответствии с вашей системой.

Определение и количество интерфейсов: Интерфейсы можно изменять или добавлять, например, включать VGA или другие разъемы.

Разрешение и производительность: Более высокие разрешения и частоты кадров могут быть достигнуты путем выбора подходящей микросхемы драйвера.
