Οθόνη Ηλεκτρονικού Χαρτιού 1,3 ιντσών Ανάλυση 128×256 18pin Οθόνη E Ink Εξαιρετικά Χαμηλής Ισχύος

προϊόντα

Οθόνη Ηλεκτρονικού Χαρτιού 1,3 ιντσών Ανάλυση 128×256 18pin Οθόνη E Ink Εξαιρετικά Χαμηλής Ισχύος

MOQ:	600
Τιμή:	2.29-4.79/pc
standard packaging:	320PCS/BOX
Delivery period:	14-30 ημέρες
Μέθοδος πληρωμής:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

Πιστοποίηση

RoHS/CE/CB

Αριθμό μοντέλου

ΥΕ013Α26

Εγγραφο

Επισημαίνω:

Οθόνη Ηλεκτρονικού Χαρτιού 1

3 ιντσών

Οθόνη Ηλεκτρονικού Χαρτιού 128×256

Περιγραφή προϊόντων

Οθόνη e-paper 1,3 ιντσών 128×256, ανάλυση 18 ακίδων, εξαιρετικά χαμηλής ισχύος, Μαύρη, λευκή οθόνη e-ink (Μοντέλο:ΥΕ013Α26)

Χαρακτηριστικά προϊόντος

◊ Οθόνη 128×256 pixel (115 DPI, τετράγωνο pixel 0,141×0,141 mm)

◊Ασπρόμαυρο (Ασπρόμαυρο) Δυνατότητες προβολής 2 χρωμάτων υψηλής ευκρίνειας

◊Υψηλή αντίθεση (τύπος 6,5:1) & υψηλή ανακλαστικότητα λευκού (λευκή κατάσταση L*=68~69)

◊Καθαρή ανακλαστική λειτουργία και εξαιρετικά ευρεία γωνία θέασης (≤10°)

◊Δισταθερή οθόνη & εξαιρετικά χαμηλή κατανάλωση ενέργειας (≤2μA βαθύς ύπνος)

◊Αντιθαμβωτική επιφάνεια σκληρής στρώσης & εμπορική περιοχή θερμοκρασίας (0~40℃)

◊Οθόνη RAM και κυματομορφή στο τσιπ αποθηκευμένα σε OTP στο τσιπ

◊Διεπαφή SPI 3 συρμάτων/4 συρμάτων & διεπαφή αισθητήρα θερμοκρασίας I2C (εσωτερική)

◊Ενισχυτής/ρυθμιστής on-chip (δημιουργεί τάσεις οδήγησης VCOM/Gate/Source) & συμβατό με ROHS2.0+HF+REACH

Η μονάδα οθόνης YE0130A26 E-PAPER είναι μια ηλεκτροφορητική οθόνη υψηλής απόδοσης Active Matrix (AMEPD) με ενσωματωμένη διεπαφή και σχεδιασμό συστήματος αναφοράς. Διαθέτει ενεργή περιοχή 1,3 ιντσών με 128×256 τετραγωνικά εικονοστοιχεία (0,141×0,141 χιλιοστά pixel pixel), που υποστηρίζει ασπρόμαυρη/λευκή οθόνη 2 χρωμάτων υψηλής ευκρίνειας—ιδανική για μικροηλεκτρονικές συσκευές που απαιτούν σαφή παρουσίαση πληροφοριών χαμηλής κατανάλωσης. Η μονάδα ενσωματώνει ένα IC προγράμματος οδήγησης SSD1682, συμπεριλαμβανομένου του buffer πύλης, του buffer πηγής, της λογικής διασύνδεσης, του ελεγκτή χρονισμού, του ταλαντωτή, του μετατροπέα DC-DC, του SRAM και του LUT, εξασφαλίζοντας σταθερή και αποτελεσματική απόδοση. Με εξαιρετικά λεπτή διάσταση περιγράμματος 21,7(H)×35,3(V)×1,0(D)mm (χωρίς φιλμ κάλυψης) και εξαιρετικά ελαφρύ σχεδιασμό (1,2±0,2 g), επιτρέπει την απρόσκοπτη ενσωμάτωση σε μικροσκοπικές συσκευές όπως ηλεκτρονικές ετικέτες ραφιών, smart wearables, φορητούς αισθητήρες και συσκευές mini IoT. Η αντιθαμβωτική επιφάνεια σκληρής επίστρωσης και η καθαρή ανακλαστική λειτουργία εξασφαλίζουν καθαρή αναγνωσιμότητα ακόμη και κάτω από έντονο φως, ενώ η εξαιρετικά χαμηλή κατανάλωση ενέργειας ανταποκρίνεται στις μακροπρόθεσμες ανάγκες εφαρμογής που τροφοδοτούνται από μπαταρία.

Τύπος	Ηλεκτρονικό Χαρτί	Μέθοδος ανανέωσης οθόνης	αργή ανανέωση + μερική ανανέωση
Ψήφισμα	144*200	Τόπος καταγωγής	Shenzhen, Κίνα
Επωνυμία	ΥΖΥ	Διαστάσεις περιγράμματος	24,69(H)×36,64(V) ×0,9(D) mm
Τύπος προμηθευτή	Όλα (IPS)	Ενεργή περιοχή	19,44(H)×27,00(V)mm
Βάρος	1,2±0,2 g	IC προγράμματος οδήγησης	SSD1680
MOQ	35 ΤΕΜ	Θερμοκρασία λειτουργίας.	0~40℃
Τύπος σύνδεσης	18 pin	Θερμοκρασία αποθήκευσης.	-20~60°C
Χρωματιστά	Μαύρο/Λευκό

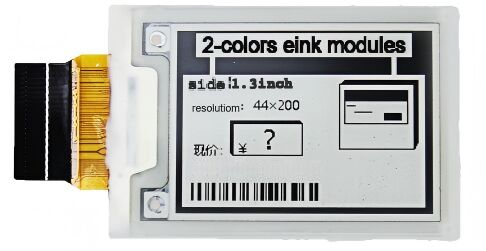

Εικόνα προϊόντος

Η μονάδα οθόνης YE013A26 E-PAPER ξεχωρίζει σε εξαιρετικά συμπαγή σενάρια υψηλής ευκρίνειας με το μέγεθος 1,3 ιντσών, την ανάλυση 144(H)×200(V) και την τετράγωνη οθόνη 188 DPI. Ως λύση διπλού χρώματος (ασπρόμαυρο), προσφέρει έντονη αντίθεση και καθαρή παρουσίαση πληροφοριών—μαύρο για κείμενο, γραμμωτούς κώδικες ή βασικά δεδομένα και λευκό ως φόντο—καθιστώντας το ιδανικό για μίνι ηλεκτρονικές ετικέτες ραφιών, έξυπνα wearable και φορητά τερματικά. Τα τετράγωνα pixel 0,135×0,135 mm εξασφαλίζουν εξαιρετική ευκρίνεια, ακόμη και οι μικρές γραμματοσειρές 6 pt και οι γραμμικοί κώδικες παραμένουν εύκολα ευανάγνωστοι. Η αντιθαμβωτική επιφάνεια σκληρής επίστρωσης εξαλείφει την αντανάκλαση κάτω από το άμεσο ηλιακό φως, διατηρώντας αξιόπιστη αναγνωσιμότητα σε καταστήματα λιανικής ή σε εξωτερικούς χώρους. Με εξαιρετικά λεπτό προφίλ 0,9 mm και ελαφρύ σχεδιασμό 1,6±0,2 g, ταιριάζει άψογα σε συσκευές περιορισμένου χώρου, όπως έξυπνα σήματα, ενώ η εξαιρετικά χαμηλή κατανάλωση ενέργειας (≤3μA σε λειτουργία βαθύ ύπνου) επιτρέπει πάνω από 12 μήνες διάρκεια ζωής της μπαταρίας για εφαρμογές που ενημερώνονται καθημερινά.
Η μονάδα οθόνης YE013A26 E-PAPER διαθέτει ποικίλες βιομηχανικές εφαρμογές προσαρμοσμένες στα πλεονεκτήματα του διπλού χρώματος. Στη λιανική, χρησιμεύει ως συμπαγείς ηλεκτρονικές ετικέτες ραφιών για μικρά προϊόντα (π.χ. καλλυντικά, αξεσουάρ), χρησιμοποιώντας καθαρό μαύρο κείμενο σε λευκό φόντο για την εμφάνιση ονομάτων προϊόντων, τιμών και κατάστασης αποθέματος— απλοποιώντας την πρόσβαση στις πληροφορίες για τους πελάτες ενώ μειώνει το κόστος συντήρησης λιανικής μέσω χαμηλής κατανάλωσης ενέργειας. Στα logistics, λειτουργεί ως μίνι ετικέτες φορτίου, παρουσιάζοντας αριθμούς φορτωτικών, καταστάσεις αποστολής και ειδοποιήσεις προτεραιότητας (μαύρο κείμενο για κρίσιμες λεπτομέρειες) με ικανότητα να αντέχει σε συνθήκες μεταφοράς -25~50℃ για έως και 10 ημέρες. Στα έξυπνα φορητά, το εξαιρετικά συμπαγές μέγεθος και ο ελαφρύς σχεδιασμός του ταιριάζουν τέλεια σε ιχνηλάτες γυμναστικής ή σήματα ταυτότητας εργαζομένων, εμφανίζοντας βήματα, κατάσταση εργασίας ή πληροφορίες αναγνώρισης με καθαρή ασπρόμαυρη αντίθεση. Στον βιομηχανικό έλεγχο, λειτουργεί ως μικροσκοπικά όργανα παρακολούθησης κατάστασης, υποδεικνύοντας κανονικές (λευκό φόντο) και σφάλματα (μαύρο κείμενο/ειδοποιήσεις υψηλής αντίθεσης) για εξοπλισμό ή γραμμές παραγωγής. Συμβατό με τα πρότυπα RoHS2.0+HF+REACH και επικυρωμένο μέσω αυστηρών δοκιμών αξιοπιστίας (συμπεριλαμβανομένων δοκιμών υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας, κραδασμών και πτώσης), πληροί τις παγκόσμιες περιβαλλοντικές απαιτήσεις και διασφαλίζει σταθερή απόδοση σε σκληρές συνθήκες λειτουργίας.

Βασικά πλεονεκτήματα

◊ Τετράγωνη οθόνη υψηλής ευκρίνειας: ευκρινείς λεπτομέρειες, ευέλικτες διατάξεις

Η μονάδα YE013A26 E-PAPER διαθέτει μέγεθος 1,3 ιντσών με ανάλυση 144(H)×200(V) και 188 DPI, σε συνδυασμό με τετράγωνα εικονοστοιχεία 0,135×0,135 mm—παρέχοντας καθαρό κείμενο, γραμμωτούς κώδικες και γραφικά, ιδανικά για εμφάνιση πληροφοριών σε πυκνό χώρο σε συμπαγή οθόνη. Ως λύση διπλού χρώματος (μαύρο-άσπρο), εξασφαλίζει ακριβή οπτική απόδοση: λευκή κατάσταση L*≥66, μαύρη κατάσταση L*≤32 και είδωλο ≤2, με αναλογία αντίθεσης που υπολογίζεται ως η αναλογία ανάκλασης λευκού προς μαύρο. Η καθαρή ανακλαστική λειτουργία του εξαλείφει τον οπίσθιο φωτισμό για εξοικονόμηση ενέργειας, ενώ η αντιθαμβωτική επιφάνεια σκληρής επίστρωσης μειώνει την αντανάκλαση κάτω από το άμεσο ηλιακό φως, διατηρώντας την αναγνωσιμότητα σε φωτεινά σενάρια εσωτερικού ή εξωτερικού χώρου. Με γωνία θέασης που δεν υπερβαίνει τις 2 μοίρες για ακριβή μέτρηση, δεν υπάρχει οπτική απόκλιση από καμία κατεύθυνση, υποστηρίζοντας την προβολή πολλών ατόμων για κοινόχρηστες συσκευές όπως μίνι ηλεκτρονικές ετικέτες ραφιών.

◊ Εξαιρετικά χαμηλή ισχύς: Μεγάλη διάρκεια ζωής μπαταρίας, ενεργειακή απόδοση

Τροφοδοτούμενο από τεχνολογία bi-stable, το YE013A26 καταναλώνει ενέργεια μόνο κατά τις ενημερώσεις—με μέγιστη κατανάλωση ενέργειας ενημέρωσης πίνακα 80mAs (στους 25℃) και μέγιστο ρεύμα μονάδας ≤8mA, ενώ αντλεί ≤3μA σε λειτουργία βαθιάς αναστολής λειτουργίας. Μια τυπική μπαταρία λιθίου μπορεί να υποστηρίξει συσκευές που ενημερώνονται καθημερινά για περισσότερους από 12 μήνες, ελαχιστοποιώντας τη συχνότητα αντικατάστασης της μπαταρίας. Η μονάδα παράγει εσωτερικά βασικές τάσεις (VCOM, VGH/VGL, VSH1/VSL) μέσω κυκλωμάτων on-chip, απλοποιώντας την εξωτερική καλωδίωση και βελτιστοποιώντας την ενεργειακή απόδοση. Λειτουργεί εντός 0~50℃ (45~70%RH) και αποθηκεύεται με ασφάλεια στους -25~50℃. για περιβάλλοντα άνω των 35℃, συνιστάται να σύρετε την οθόνη μία φορά κάθε 24 ώρες για να εξασφαλίσετε σταθερή απόδοση ενός εικονοστοιχείου, με ενσωματωμένη υποστήριξη ανίχνευσης θερμοκρασίας για προσαρμοστική προσαρμογή κυματομορφής.

◊ Εξαιρετικά συμπαγές και ανθεκτικό: Εύκολη ενσωμάτωση, ευρεία προσαρμοστικότητα

Με διάσταση περιγράμματος 24,69(H)×36,64(V)×0,9(D)mm (χωρίς φιλμ κάλυψης) και βάρος 1,6±0,2 g, το YE013A26 ταιριάζει άψογα σε συσκευές περιορισμένου χώρου, όπως smart wearables και μίνι ετικέτες φορτίου. Πληροί τα περιβαλλοντικά πρότυπα RoHS2.0+HF+REACH και περνά αυστηρές δοκιμές αξιοπιστίας: 240ωρη λειτουργία σε υψηλή θερμοκρασία (60℃, 35%RH), 240ωρη λειτουργία σε χαμηλή θερμοκρασία (-25℃), 50 κύκλοι κύκλου θερμοκρασίας (-25min-30℃λεπτό) Δοκιμή κραδασμών (κατευθύνσεις 1,04G, 10~500Hz, X/Y/Z) και κρούση πτώσης 100cm στο σκυρόδεμα (πλήρης συσκευασία). Η 5ετής διάρκεια ζωής του σχεδιασμού (υποτίθεται σε λειτουργία 25℃/60%RH) εξασφαλίζει μακροχρόνια χρήση, ενώ η επιφάνεια απαιτεί απαλό καθαρισμό με μαλακά υλικά εμποτισμένα με βενζόλιο

◊ Ευέλικτη διεπαφή και εύκολη ενσωμάτωση: Χαμηλό κόστος ανάπτυξης

Το YE013A26 υποστηρίζει επιλογή SPI 3 γραμμών/4 γραμμών μέσω του ακροδέκτη BS: Το SPI 4 γραμμών (BS low) χρησιμοποιεί ακροδέκτες SCL, SDA, DC και CSB, ενώ το SPI 3 γραμμών (υψηλό BS) υιοθετεί μετάδοση δεδομένων 9 bit (1 bit D/C# + δεδομένα 8 bit), συμβατό και σύνθετα συστήματα MCU. Διαθέτει υποδοχή ZIF 0,5 mm 24 ακίδων για γρήγορη, ασφαλή εγκατάσταση, με πλήκτρα όπως RST_N (καθολική επαναφορά, ενεργή χαμηλή), BUSY_N (ένδειξη κατάστασης προγράμματος οδήγησης) και VPP (10V για προγραμματισμό OTP). Για την εγκατάσταση, συνιστάται η προσθήκη μιας διαφανούς προστατευτικής πλάκας για να αντιστέκεται σε εξωτερική δύναμη και να αποφεύγεται η ανομοιόμορφη στριμμένη πίεση στη μονάδα—υποστηρίζοντας την ευέλικτη ενσωμάτωση σε μη επίπεδες διατάξεις, η οποία μειώνει το κόστος ανάπτυξης και συντήρησης για τους τελικούς χρήστες.

Τεχνικό Σχέδιο

Οθόνη Ηλεκτρονικού Χαρτιού 1,3 ιντσών Ανάλυση 128×256 18pin Οθόνη E Ink Εξαιρετικά Χαμηλής Ισχύος 2

Ορισμός PIN

ΚΑΡΦΙΤΣΑ	Σύμβολο	Περιγραφή	Παρατήρηση
1	ΛΔΓ	Αυτή η ακίδα είναι έλεγχος πύλης N-MOS.
2	RESE	Είσοδος τρέχουσας αίσθησης για βρόχο ελέγχου.
3	VSH2	Θετική τάση πηγής
4	BUSY_N	Αυτή η ακίδα υποδεικνύει την κατάσταση του προγράμματος οδήγησης.	Σημείωση 6-4
5	RST_N	Καθολική καρφίτσα επαναφοράς	Σημείωση 6-3
6	DC	Σειριακή επικοινωνία Εντολές/Εισαγωγή δεδομένων	Σημείωση 6-2
7	CSB	Επιλογή τσιπ σειριακής επικοινωνίας.	Σημείωση 6-1
8	SCL	Είσοδος ρολογιού σειριακής επικοινωνίας.
9	SDA	Εισαγωγή δεδομένων σειριακής επικοινωνίας.
10	VCC	Ψηφιακή/Αναλογική ισχύς.
11	VSS	Ψηφιακή γείωση
12	VDD	Είσοδος & έξοδος τάσης 1,5V
13	VPP	Ισχύς προγράμματος OTP (10V)
14	VSH1	Θετική τάση πηγής
15	VGH	Θετική τάση πύλης
16	VSL	Αρνητική τάση πηγής.
17	VGL	Αρνητική τάση πύλης.
18	VCOM	VCOM τάση οδήγησης

Επιλογές προσαρμογής

ΟΥΕ013Α26προσφέρει πολλαπλές επιλογές προσαρμογής για την κάλυψη διαφορετικών αναγκών εφαρμογών:

Σχεδιασμός FPC:Η ευέλικτη διάταξη και ο τύπος σύνδεσης μπορούν να προσαρμοστούν ώστε να ταιριάζουν στις απαιτήσεις του συστήματος.

Γυαλί κάλυψης:Το μέγεθος, το πάχος, το σχήμα και η εκτύπωση επιφάνειας (λογότυπο, μοτίβο) μπορούν να προσαρμοστούν.

Χρώματα οθόνης: Διάφοροι χρωματικοί συνδυασμοί διαθέσιμοι για προσαρμογή, όπως μαύρο-άσπρο-κόκκινο-κίτρινο, μαύρο-άσπρο, μαύρο-άσπρο-κόκκινο κ.λπ.

Λειτουργίες ανανέωσης: Πολλαπλές μέθοδοι ανανέωσης με δυνατότητα προσαρμογής, όπως γρήγορη ανανέωση, αργή ανανέωση, πλήρης ανανέωση, μερική ανανέωση και άλλα.
