Tela de Papel Eletrônico de 1,3 polegadas Resolução 128×256 Display E Ink de 18 pinos Ultra Baixo Consumo

produtos

Tipo exposição da barra do LCD

Tela de Papel Eletrônico de 1,3 polegadas Resolução 128×256 Display E Ink de 18 pinos Ultra Baixo Consumo

MOQ:	600
Preço:	2.29-4.79/pc
standard packaging:	320 PCS/BOX
Delivery period:	14-30 dias
Método do pagamento:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

Cantão, China

Marca

Certificação

RoHS/CE/CB

Número do modelo

YE013A26

Documento

Destacar:

Tela de Papel Eletrônico de 1

3 polegadas

Tela de Papel Eletrônico 128×256

Descrição do produto

1.3 polegadas E-paper Display 128×256 Resolução 18pin Ultra-Low Power Black White E-Ink Screen ((Modelo:Ano 013A26)

Características do produto

◊ Exibição de 128×256 pixels (115 DPI, pixel quadrado 0,141×0,141mm)

◊Capacidades de exibição em alta definição em preto/branco (B/W) em duas cores

◊Alto contraste (tipo 6.5(') & alta reflectância de branco (estado de branco L*=68~69)

◊Modo de reflexo puro e ângulo de visão ultra largo (≤ 10°)

◊Display bi-estável e consumo de energia ultra baixo (≤2μA de sono profundo)

◊Superfície anti-brilho de revestimento duro e faixa de temperatura comercial (0~40°C)

◊Display on-chip RAM & forma de onda armazenada em OTP on-chip

◊Interface SPI de 3 fios/4 fios e interface do sensor de temperatura I2C (interna)

◊Reforçador/regulador no chip (gera tensões de condução VCOM/Gate/Source) e compatível com a ROHS2.0+HF+REACH

O módulo de exibição YE0130A26 E-PAPER é um ecrã eletroforético de matriz ativa (AMEPD) de alto desempenho com interface integrada e design de sistema de referência.Área ativa de 3 polegadas com 128×256 pixels quadrados (0.141×0.141mm pitch de pixels), suportando capacidades de exibição de alta definição em preto/branco em 2 cores ̇ ideal para dispositivos microeletrônicos que exigem apresentação de informações claras e de baixa potência.O módulo integra um driver IC SSD1682, incluindo buffer de porta, buffer de fonte, interface lógica, controlador de tempo, oscilador, conversor CC-DC, SRAM e LUT, garantindo um desempenho estável e eficiente.Com um contorno ultrafino de dimensão 21.7(H) × 35.3(V) × 1.0(D) mm (sem filme de mascaramento) e design ultraleve (1.2±0.2g), permite a integração perfeita em pequenos dispositivos como rótulos eletrônicos, wearables inteligentes,Sensores portáteisA superfície anti-brilho de revestimento duro e o modo de reflexo puro garantem uma leitura clara mesmo sob luz forte,enquanto o consumo de energia ultra-baixo atende às necessidades de aplicação de bateria a longo prazo.

Tipo	Papel eletrónico	Método de atualização da tela	Reaproveitamento lento + reaproveitamento parcial
Resolução	144*200	Local de origem	Shenzhen, China
Nome da marca	YZY	Dimensões de contorno	24.69(H) ×36.64(V) ×0.9(D) mm
Tipo de fornecedor	Todos (IPS)	Área ativa	19.44 ((H) × 27.00 ((V) mm
Peso	1.2 ± 0,2 g	IC do condutor	SSD1680
MOQ	35PCS	Temporário operacional.	0~40°C
Tipo de conector	18 pinos	Temperatura de armazenamento.	-20 a 60 °C
Cores	Negro/Branco

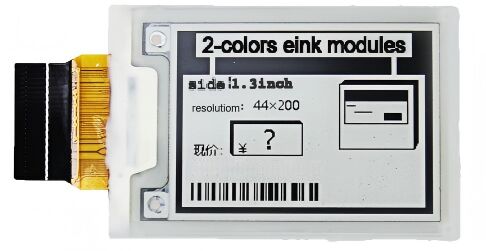

Imagem do produto

O módulo de exibição YE013A26 E-PAPER se destaca em cenários de alta definição ultra-compactos com seu tamanho de 1,3 polegadas, resolução 144 ((H) × 200 ((V) e exibição quadrada de 188 DPI.Como solução bicolor (preto e branco), oferece um contraste nítido e uma apresentação clara das informações preto para texto, códigos de barras ou dados-chave, e branco como fundo tornando-o ideal para mini-etiquetas eletrónicas, smart wearables,e terminais portáteisOs seus pixels quadrados de 0,135×0,135mm garantem uma clareza excepcional, mesmo as pequenas fontes e códigos de barras de 6pt permanecem facilmente legíveis.Manutenção de uma legibilidade fiável em lojas de retalho ou ambientes ao ar livreCom um perfil ultra fino de 0,9 mm e um design leve de 1,6 ± 0,2 g, ele se encaixa perfeitamente em dispositivos de espaço limitado como crachás inteligentes,enquanto o consumo de energia ultra baixo (≤3μA no modo de sono profundo) permite mais de 12 meses de duração da bateria para aplicações atualizadas diariamente.
O módulo de exibição YE013A26 E-PAPER possui diversas aplicações industriais adaptadas às suas vantagens de dupla cor.produtos cosméticos, acessórios), utilizando texto preto nítido sobre fundo branco para exibir nomes de produtos, preços,e do estado das existências, simplificando o acesso da informação para os clientes, reduzindo simultaneamente os custos de manutenção do retalho através de um baixo consumo de energia.Na logística, funciona como mini-etiquetas de carga, apresentando números de carta de transporte, status do carregamento,e alertas prioritários (texto em preto para detalhes críticos) com capacidade para suportar condições de transporte a -25 a 50 °C durante um máximo de 10 diasEm smart wearables, o seu tamanho ultra-compacto e design leve se encaixam perfeitamente em rastreadores de fitness ou crachás de identificação de funcionários, exibindo passos, status do trabalho,ou informações de identificação com claro contraste preto e brancoNo controlo industrial, funciona como um pequeno monitor de estado, indicando os estados normais (fondo branco) e de falha (texto preto/alertas de alto contraste) para equipamentos ou linhas de produção.Compatível com a RoHS2.0+HF+REACH e validados através de testes de fiabilidade rigorosos (incluindo testes de alta temperatura, baixa temperatura, vibração e queda),satisfaz os requisitos ambientais globais e garante um desempenho estável em condições de funcionamento adversas.

Principais vantagens

◊ Display quadrado de alta definição: detalhes nítidos, layouts versáteis

O módulo YE013A26 E-PAPER possui um tamanho de 1,3 polegadas com resolução de 144 ((H) × 200 ((V) e 188 DPI, emparelhado com pixels quadrados de 0,135 × 0,135 mm, fornecendo texto nítido, códigos de barras e gráficos,Ideal para exibição de informações densas em espaços compactosComo solução bicolor (preto-branco), garante um desempenho óptico preciso: estado branco L*≥66, estado negro L*≤32 e fantasma ≤2,com relação de contraste calculada como a relação entre a reflectância branca e a reflectância negraO seu modo de reflexo puro elimina a iluminação de fundo para poupar energia, enquanto a superfície de revestimento antirreflexo dura reduz o brilho sob a luz solar direta.Manutenção da legibilidade em cenários interiores ou exteriores luminosos. Com um ângulo de visão não superior a 2 graus para uma medição precisa, não há desvio visual de qualquer direcção,suporte à visualização por várias pessoas para dispositivos compartilhados, como mini etiquetas eletrônicas de prateleira.

◊ Ultra-baixa potência: longa duração da bateria, eficiência energética

Alimentado por tecnologia bi-estável, o YE013A26 consome energia apenas durante as atualizações, com consumo máximo de energia de atualização do painel de 80 mA (a 25 °C) e corrente de pico do módulo ≤ 8 mA,enquanto se desenha ≤3μA no modo de sono profundoUma bateria de lítio padrão pode suportar dispositivos atualizados diariamente por mais de 12 meses, minimizando a frequência de substituição da bateria.VSH1/VSL) através de circuitos no chip, simplificando a fiação externa e otimizando a eficiência energética.Recomenda-se deslizar a tela uma vez a cada 24 horas para garantir o desempenho estável de um único pixel, com suporte de detecção de temperatura incorporado para ajuste adaptativo da forma de onda.

◊ Ultra-compacto e durável: fácil integração, ampla adaptabilidade

Com uma dimensão de contorno de 24,69 ((H) × 36,64 ((V) × 0,9 ((D) mm (sem filme de mascaramento) e um peso de 1,6 ± 0,2 g,O YE013A26 encaixa perfeitamente em dispositivos com espaço limitado, como smart wearables e mini tags de carga. Cumprem as normas ambientais RoHS2.0+HF+REACH e passam por rigorosos testes de fiabilidade: 240 horas de funcionamento a alta temperatura (60°C, 35%RH), 240 horas de funcionamento a baixa temperatura (-25°C),50 ciclos de variação da temperatura (-25°C/30min~70°C/30min), testes de vibração de 1 hora (1.04G, 10~500Hz, direcções X/Y/Z), e impacto de queda de 100 cm no concreto (embalagem completa).enquanto a superfície requer limpeza suave com materiais macios embebidos em benzeno de petróleo

◊ Interface flexível e fácil integração: baixo custo de desenvolvimento

O YE013A26 suporta a seleção de SPI de 3 linhas/4 linhas através do pin BS: o SPI de 4 linhas (BS low) usa pinos SCL, SDA, DC e CSB,enquanto o SPI de 3 linhas (BS high) adota a transmissão de dados de 9 bits (1-bit D/C# + dados de 8 bits), compatível com a maioria das MCUs e sistemas incorporados sem drivers complexos.baixa atividade), BUSY_N (indicador de estado do condutor) e VPP (10V para programação OTP).Evitar tensões torcidas desiguais no módulo, apoiando a integração flexível em arranjos não planos, o que reduz os custos de desenvolvimento e manutenção para os utilizadores finais.

Desenho técnico

Tela de Papel Eletrônico de 1,3 polegadas Resolução 128×256 Display E Ink de 18 pinos Ultra Baixo Consumo 2

Definição do PIN

Número PIN	Símbolo	Descrição	Observação
1	RDA	Este alfinete é o controlo da porta N-MOS.
2	RESE	Entrada de sentido de corrente para o circuito de controlo.
3	VSH2	Tensão da fonte positiva
4	Ocupação	Este pin indica o estado do condutor.	Nota 6-4
5	RST_N	Pin de reinicialização global	Nota 6-3
6	DC	Comunicação em série Entrada de comando/dados	Nota 6-2
7	CSB	Chip de comunicação em série selecionado.	Nota 6-1
8	SCL	Entrada de relógio de comunicação serial.
9	SDA	Entrada de dados de comunicação serial.
10	CCC	Potência digital/analógica.
11	VSS	Terreno digital
12	VDD	1.5V de entrada e saída de tensão
13	VPP	Potência do programa OTP (10V)
14	VSH1	Tensão da fonte positiva
15	VGH	Voltagem positiva da porta
16	VSL	Tensão de fonte negativa.
17	VGL	Voltagem de porta negativa.
18	VCOM	Voltagem de accionamento VCOM

Opções de personalização

O...Ano 013A26oferece várias opções de personalização para atender às diversas necessidades de aplicação:

Projeto FPC:O layout flexível e o tipo de conector podem ser ajustados de acordo com os requisitos do sistema.

Vidro de cobertura:O tamanho, a espessura, a forma e a impressão de superfície (logotipo, padrão) podem ser personalizados.

Cor de exibição: Várias combinações de cores disponíveis para personalização, incluindo preto-branco-vermelho-amarelo, preto-branco, preto-branco-vermelho, etc.

Modos de atualização: Métodos de atualização múltiplos personalizáveis, como atualização rápida, atualização lenta, atualização completa, atualização parcial e muito mais.
