5.79 ίντσες Η-χαρτί Δείχνει 272×792 Ανάλυση Μαύρο/Λευκό/Κόκκινο/Κίτρινο 4-χρωματική Η-Μηχείο οθόνη

προϊόντα

5.79 ίντσες Η-χαρτί Δείχνει 272×792 Ανάλυση Μαύρο/Λευκό/Κόκκινο/Κίτρινο 4-χρωματική Η-Μηχείο οθόνη

MOQ:	300
Τιμή:	12.19-14.24/pc
standard packaging:	35 τεμ/κιβώτιο
Delivery period:	14-30 ημέρες
Μέθοδος πληρωμής:	, T/T, D/P, D/A, Western Union
Supply Capacity:	300K/Month

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Γκουανγκντόνγκ, Κίνα

Μάρκα

Πιστοποίηση

RoHS/CE/CB

Αριθμό μοντέλου

YE0579A16

Εγγραφο

Επισημαίνω:

Οθόνη E Paper 5

79 ιντσών

Περιγραφή προϊόντων

Οθόνη E-paper 5,79 ιντσών Ανάλυση 272×792 Μαύρο/Λευκό/Κόκκινο/Κίτρινο 4-Χρωμάτων Οθόνη E-Ink

(Μοντέλο: YE0579A16)

Χαρακτηριστικά Προϊόντος

◊ Οθόνη 272×792 pixels (144 DPI, βήμα pixel 0,1755×0,1755mm)

◊Μαύρο/Λευκό/Κόκκινο/Κίτρινο (B/W/R/Y) 4-χρωμάτων πλήρεις δυνατότητες οθόνης

◊Υψηλή αντίθεση & υψηλή ανακλαστικότητα (λευκό L*=63~65, μαύρο L*=9~14, κόκκινο L*=25~28, κίτρινο L*=55~62)

◊Καθαρή ανακλαστική λειτουργία & εξαιρετικά ευρεία γωνία θέασης

◊Εξαιρετικά χαμηλή κατανάλωση ενέργειας (≤3μA βαθύ ύπνο, 360mAs μέγιστη ισχύς ενημέρωσης)

◊Δι-σταθερή οθόνη & εμπορικό εύρος θερμοκρασίας (0~40℃)

◊Επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης & RAM οθόνης σε τσιπ

◊Διασύνδεση αισθητήρα θερμοκρασίας 3-wire/4-wire SPI + I2C (εσωτερική/εξωτερική)

◊Ενισχυτής/ρυθμιστής σε τσιπ & συμμόρφωση ROHS2.0+HF+REACH

Το YE0579A16 είναι μια Οθόνη Ηλεκτροφορητικής Μήτρας (AMEPD) βελτιστοποιημένη για σενάρια χρωματικής κωδικοποίησης πολλαπλών επιπέδων μεγάλου μεγέθους. Διαθέτει ενεργή περιοχή 5,79 ιντσών (47,74×139,00mm) με 272×792 pixels (βήμα pixel 0,1755×0,1755mm, 144 DPI), υποστηρίζοντας Μαύρο/Λευκό/Κόκκινο/Κίτρινο 4-χρωμάτων οθόνη—ιδανικό για ακριβή κατηγοριοποίηση πληροφοριών σε ηλεκτρονικές ετικέτες ραφιών, ετικέτες logistics και βιομηχανικά τερματικά. Η μονάδα ενσωματώνει διπλά IC οδηγού IST7158CA1 υψηλής απόδοσης, συμπεριλαμβανομένου του buffer πύλης, του buffer πηγής, του ελέγχου χρονισμού, του ταλαντωτή, του μετατροπέα DC-DC, της SRAM και της LUT, εξασφαλίζοντας σταθερή απόδοση. Με εξαιρετικά λεπτό περίγραμμα (56,94×150,92×0,90mm) και ελαφρύ σχεδιασμό, ταιριάζει απρόσκοπτα σε συσκευές με περιορισμένο χώρο. Η επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης και η καθαρή ανακλαστική λειτουργία εξαλείφουν την αντανάκλαση κάτω από έντονο φως, ενώ η δι-σταθερή τεχνολογία εξασφαλίζει εξαιρετικά χαμηλή κατανάλωση ενέργειας—καταναλώνοντας ρεύμα μόνο κατά τις ενημερώσεις της οθόνης.

Τύπος	E-Paper	Μέθοδος Ανανέωσης Οθόνης	Πλήρης Ανανέωση
Ανάλυση	272×792 (144 DPI)	Τόπος Προέλευσης	Shenzhen, Κίνα
Επωνυμία	Yingzhanying Technology	Διαστάσεις Περιγράμματος	56,94(Υ)×150,92(Β)×0,90(Δ) mm
Τύπος Προμηθευτή	Όλα (IPS)	Ενεργή Περιοχή	47,74(Υ)×139,00(Β) mm
Διασύνδεση	3-wire/4-wire SPI (επιλέξιμο πιν BS1), I2C	Driver IC	IST7158CA1×2
MOQ	5PCS	Θερμοκρασία Λειτουργίας	0~40℃ (45~70%RH)
Τύπος Συνδετήρα	24-pin 0.5mm ZIF Socket	Θερμοκρασία Αποθήκευσης	-25~50℃ (max 5 χρόνια)
Χρώματα	Μαύρο/Λευκό/Κόκκινο/Κίτρινο
Κατανάλωση Ενέργειας	Ενημέρωση: ≤360mAs (25℃); Βαθύς Ύπνος: ≤3μA

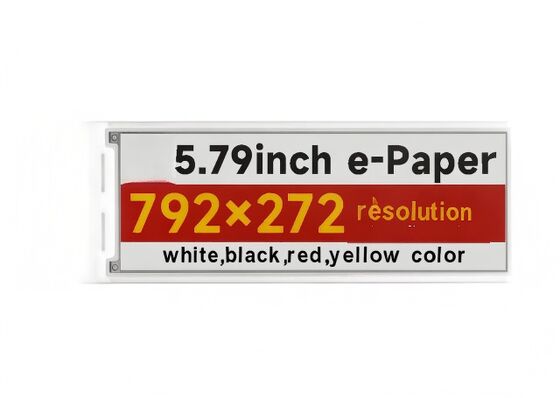

Εικόνα Προϊόντος

Το YE0579A16 διαπρέπει σε σενάρια χρωματικής κωδικοποίησης πολλαπλών επιπέδων μεγάλου μεγέθους με την υψηλή ανάλυση 144 DPI και τις δυνατότητες 4 χρωμάτων. Παρουσιάζει ζωντανά πολυδιάστατες πληροφορίες—κόκκινο για προσφορές/επείγουσες ειδοποιήσεις, κίτρινο για νέες αφίξεις/προειδοποιήσεις αποθεμάτων, μαύρο για λεπτομερές κείμενο/γραμμωτούς κώδικες και λευκό για φόντο—καθιστώντας το ιδανικό για ηλεκτρονικές ετικέτες ραφιών, ετικέτες logistics, βιομηχανικά τερματικά ελέγχου και πινακίδες τιμών λιανικής. Η ανάλυση 272×792 και το μέγεθος 5,79 ιντσών είναι προσαρμοσμένα για την εμφάνιση πληροφοριών πολλαπλών γραμμών, όπως προδιαγραφές προϊόντων, επίπεδα τιμών και κατάσταση αποθέματος. Η επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης εξαλείφει την αντανάκλαση κάτω από το άμεσο ηλιακό φως, διατηρώντας την αναγνωσιμότητα σε καταστήματα λιανικής, αποθήκες ή υπαίθρια περίπτερα. Με εξαιρετικά λεπτό σχεδιασμό (0,90mm), ταιριάζει σε συσκευές με περιορισμένο χώρο, ενώ η εξαιρετικά χαμηλή κατανάλωση ενέργειας (≤3μA βαθύς ύπνος) επιτρέπει πάνω από 12 μήνες διάρκεια ζωής μπαταρίας για εφαρμογές που ενημερώνονται καθημερινά.

Το YE0579A16 είναι κυρίως σχεδιασμένο για μεγάλα συστήματα Ηλεκτρονικών Ετικετών Ραφιών (ESL) και βιομηχανικό έλεγχο με ποικίλες βιομηχανικές εφαρμογές. Στη λιανική, χρησιμεύει ως μεγάλες ηλεκτρονικές ετικέτες ραφιών για σούπερ μάρκετ, φαρμακεία και βιβλιοπωλεία, χρησιμοποιώντας οθόνη 4 χρωμάτων για να επισημάνει προσφορές (κόκκινο), νέες αφίξεις (κίτρινο), λεπτομερείς περιγραφές προϊόντων/τιμές (μαύρο) και κατάσταση αποθέματος (λευκό φόντο)—βελτιώνοντας την πρόσβαση των πελατών στις πληροφορίες και μειώνοντας τις χειροκίνητες ενημερώσεις ετικετών. Η χαμηλή κατανάλωση ενέργειας μειώνει το κόστος συντήρησης λιανικής. Στην logistics, λειτουργεί ως μεγάλες ετικέτες φορτίου, εμφανίζοντας πλήρεις φορτωτικές, καταστάσεις μεταφοράς, επίπεδα προτεραιότητας (κόκκινο για επείγον, κίτρινο για κανονικό), αντέχοντας -25~50℃ μεταφορά για 10 ημέρες. Στον βιομηχανικό έλεγχο, λειτουργεί ως οθόνες κατάστασης, υποδεικνύοντας κανονικό (λευκό), σφάλμα (μαύρο), επείγον (κόκκινο) και ειδοποιήσεις συντήρησης (κίτρινο) για τον εξοπλισμό. Με συμμόρφωση ROHS2.0+HF+REACH και αυστηρές δοκιμές αξιοπιστίας (υψηλή/χαμηλή θερμοκρασία, δόνηση, πρόσκρουση πτώσης), πληροί τις παγκόσμιες περιβαλλοντικές και αξιοπιστίας απαιτήσεις για εφαρμογές e-paper 4 χρωμάτων μεγάλου μεγέθους.

Βασικά Πλεονεκτήματα

◊ Οθόνη 4-Χρωμάτων Μεγάλου Μεγέθους: Ακριβής Ταξινόμηση, Πλούσια Ιεραρχία Πληροφοριών

Το YE0579A16 διαθέτει μεγάλη ενεργή περιοχή 5,79 ιντσών (47,74×139,00mm) με ανάλυση 272×792 (144 DPI), υποστηρίζοντας οθόνη 4 χρωμάτων για ταξινόμηση πληροφοριών πολλαπλών επιπέδων. Η οπτική του απόδοση είναι εξαιρετική: λευκή κατάσταση L*=63~65 (b*=2.5), μαύρη κατάσταση L*=9~14 (a*≤7), κόκκινη κατάσταση L*=25~28 (a*=38~40), κίτρινη κατάσταση L*=55~62 (b*=63~68), λευκή ανακλαστικότητα 30~35% και λόγος αντίθεσης ≥10:1. Η καθαρή ανακλαστική λειτουργία εξοικονομεί ενέργεια εξαλείφοντας τον οπίσθιο φωτισμό, ενώ η επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης μειώνει την αντανάκλαση κάτω από το άμεσο ηλιακό φως. Με εξαιρετικά ευρεία γωνία θέασης, δεν υπάρχει απόκλιση χρώματος ή φωτεινότητας από οποιαδήποτε κατεύθυνση, υποστηρίζοντας προβολή πολλαπλών ατόμων για μεγάλες κοινόχρηστες συσκευές όπως βιομηχανικές οθόνες ή ετικέτες τιμών λιανικής.

◊ Διπλό IC & Σταθερή Απόδοση: Μακροχρόνια Αξιοπιστία

Με τεχνολογία δι-σταθερότητας, η μονάδα καταναλώνει ενέργεια μόνο κατά τις ενημερώσεις (max 360mAs στους 25℃) και αντλεί ≤3μA σε βαθύ ύπνο. Μια τυπική μπαταρία λιθίου μπορεί να τροφοδοτήσει μεγάλες συσκευές που ενημερώνονται καθημερινά για πάνω από 12 μήνες, μειώνοντας τη συχνότητα αντικατάστασης της μπαταρίας. Ενσωματώνει διπλά IC οδηγού IST7158CA1 με ενσωματωμένο ενισχυτή/ρυθμιστή, δημιουργώντας τάσεις VCOM, Gate (VGH/VGL) και Source (VSH1/VSH2/VSL) εσωτερικά, απλοποιώντας τα εξωτερικά κυκλώματα. Ο εσωτερικός/εξωτερικός αισθητήρας θερμοκρασίας (I2C) επιτρέπει την προσαρμογή κυματομορφής σε πραγματικό χρόνο, εξασφαλίζοντας σταθερή λειτουργία στους 0~40℃. Πέρασε αυστηρές δοκιμές αξιοπιστίας, συμπεριλαμβανομένης της αποθήκευσης υψηλής/χαμηλής θερμοκρασίας 240 ωρών, της λειτουργίας υψηλής υγρασίας 168 ωρών και 50 κύκλων θερμοκρασίας (-25℃~60℃), εξασφαλίζοντας μακροχρόνια χρήση.

◊ Ευέλικτη Διασύνδεση & Εύκολη Ενσωμάτωση: Χαμηλό Κόστος Ανάπτυξης

Η μονάδα υποστηρίζει 3-wire/4-wire SPI (επιλέξιμο μέσω πιν BS1) και I2C για αισθητήρες θερμοκρασίας, συμβατή με τα περισσότερα MCUs και ενσωματωμένα συστήματα—δεν απαιτούνται πολύπλοκα προγράμματα οδήγησης. Οι ακίδες 6 (TSCL) και 7 (TSDA) πρέπει να τραβηχτούν ψηλά ή χαμηλά εάν δεν χρησιμοποιούνται εξωτερικοί αισθητήρες θερμοκρασίας (όχι NC). Η υποδοχή ZIF 24 ακίδων 0,5 mm επιτρέπει γρήγορη, ασφαλή εγκατάσταση. Η κυματομορφή αποθηκεύεται σε OTP σε τσιπ, υποστηρίζοντας προσαρμοσμένο προγραμματισμό. Το εύκαμπτο FPC με PI stiffener απλοποιεί την εγκατάσταση σε μη επίπεδες διατάξεις μεγάλων συσκευών, μειώνοντας τον κύκλο ανάπτυξης και το κόστος.

◊ Ανθεκτικό & Ευρεία Προσαρμοστικότητα: Ανθεκτικό σε Σκληρά Περιβάλλοντα

Με περίγραμμα 56,94×150,92×0,90mm, το YE0579A16 είναι κατάλληλο για ενσωμάτωση συσκευών μεγάλου μεγέθους. Η επιφάνεια σκληρής επίστρωσης κατά της αντανάκλασης αντιστέκεται στις γρατσουνιές και τα δακτυλικά αποτυπώματα, ενώ η συμμόρφωση ROHS2.0+HF+REACH πληροί τα παγκόσμια περιβαλλοντικά πρότυπα. Υποστηρίζει θερμοκρασία μεταφοράς -25~50℃ (10 ημέρες) και θερμοκρασία αποθήκευσης -25~50℃ (max 5 χρόνια), προσαρμοζόμενο σε σκληρά περιβάλλοντα όπως ψυκτικούς θαλάμους, αποθήκες ή υπαίθρια καταστήματα λιανικής. Πέρασε δοκιμές δόνησης (1,04G, 10~500Hz) και πρόσκρουσης πτώσης (ύψος 100cm σε σκυρόδεμα), εξασφαλίζοντας ανθεκτικότητα κατά τη μεταφορά και τη χρήση. Η διάρκεια ζωής 5 ετών (25℃/60%RH, καθημερινές ενημερώσεις) εγγυάται μακροχρόνια αξιόπιστη λειτουργία για μεγάλες ηλεκτρονικές ετικέτες ραφιών και βιομηχανικές συσκευές.

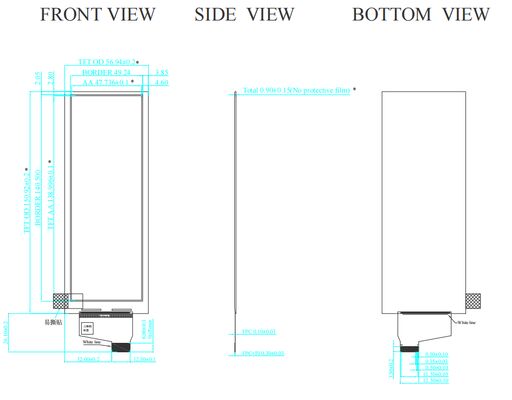

Τεχνικό Σχέδιο

Ορισμός PIN

PIN	Σύμβολο	Περιγραφή	Σημείωση
1	NC	Δεν υπάρχει σύνδεση και μην συνδέεστε με άλλες ακίδες NC	Διατήρηση Ανοιχτού
2	GDR	Έλεγχος κίνησης πύλης N-Channel MOSFET
3	RESE	Είσοδος αίσθησης ρεύματος για τον βρόχο ελέγχου
4	NC	Δεν υπάρχει σύνδεση και μην συνδέεστε με άλλες ακίδες NC	Διατήρηση Ανοιχτού
5	VSH2	Θετική τάση κίνησης πηγής (για Κόκκινο/Κίτρινο)
6	TSCL	Διασύνδεση I²C στην ακίδα ρολογιού ψηφιακού αισθητήρα θερμοκρασίας	Πρέπει να τραβηχτεί ψηλά ή χαμηλά εάν δεν χρησιμοποιείται (όχι NC)
7	TSDA	Διασύνδεση I²C στην ακίδα δεδομένων ψηφιακού αισθητήρα θερμοκρασίας	Πρέπει να τραβηχτεί ψηλά ή χαμηλά εάν δεν χρησιμοποιείται (όχι NC)
8	BS1	Ακίδα επιλογής διαύλου	Χαμηλό=4-wire SPI, Υψηλό=3-wire SPI (9 bits)
9	BUSY	Ακίδα εξόδου κατάστασης απασχολημένου	L=Οδηγός απασχολημένος, H=Μπορεί να στείλει εντολή/δεδομένα
10	RES#	Ακίδα παγκόσμιας επαναφοράς	Ενεργό χαμηλό
11	D/C#	Ακίδα ελέγχου δεδομένων/εντολών	Υψηλό=Δεδομένα, Χαμηλό=Εντολή
12	CS#	Ακίδα εισόδου Chip Select	Χαμηλό=IC ενεργοποιημένο για επικοινωνία MCU
13	SCL	Ακίδα σειριακού ρολογιού (SPI)
14	SDA	Ακίδα σειριακών δεδομένων (SPI)
15	VDDIO	Ισχύς για ακίδες λογικής διασύνδεσης
16	VCI	Ακίδα παροχής ρεύματος για το τσιπ	2.4~3.6V
17	VSS	Ψηφιακή γείωση
18	VDD	Ακίδα ισχύος λογικής πυρήνα
19	VPP	Παροχή ρεύματος για προγραμματισμό OTP
20	VSH1	Θετική τάση κίνησης πηγής (για B/W)
21	VGH	Θετική τάση κίνησης πύλης
22	VSL	Αρνητική τάση κίνησης πηγής
23	VGL	Αρνητική τάση πύλης
24	VCOM	Τάση κίνησης VCOM	OTP προγραμματισμένο στο εργοστάσιο

Επιλογές Προσαρμογής

Το YE0579A16 προσφέρει πολλαπλές επιλογές προσαρμογής για την κάλυψη διαφόρων αναγκών εφαρμογών 4 χρωμάτων μεγάλου μεγέθους:

Σχεδιασμός FPC: Η ευέλικτη διάταξη και ο τύπος συνδετήρα μπορούν να προσαρμοστούν ώστε να ταιριάζουν στις απαιτήσεις του συστήματος.

Γυαλί κάλυψης: Το μέγεθος, το πάχος, το σχήμα και η εκτύπωση επιφάνειας (λογότυπο, μοτίβο) μπορούν να προσαρμοστούν.

Χρώματα οθόνης: Διάφοροι χρωματικοί συνδυασμοί διαθέσιμοι για προσαρμογή, συμπεριλαμβανομένων μαύρο-λευκό-κόκκινο-κίτρινο, μαύρο-λευκό, μαύρο-λευκό-κόκκινο κ.λπ.

Λειτουργίες Ανανέωσης: Πολλαπλές μέθοδοι ανανέωσης με δυνατότητα προσαρμογής, όπως γρήγορη ανανέωση, αργή ανανέωση, πλήρης ανανέωση, μερική ανανέωση και άλλα.
