7Display di interfaccia MIPI LVDS da 0,8 pollici con schermo LCD a barre 400*1280
  • Nome
  • Nome
  • Nome
  • Nome

7Display di interfaccia MIPI LVDS da 0,8 pollici con schermo LCD a barre 400*1280

MOQ: 500
Prezzo: 12.39-16.79/pc
standard packaging: 320 PCS/BOX
Delivery period: 14-30 giorni
Metodo di pagamento: , T/T, D/P, D/A, Western Union
Supply Capacity: 300K/Month
Informazione dettagliata
Descrizione di prodotto
Informazione dettagliata
Luogo di origine
Guangdong, Cina
Marca
YZY
Certificazione
RoHS/CE/CB
Numero di modello
YVO078HW-C01
Documento
YVO078HW-C01.pdf
Evidenziare:

7schermo LCD a barre da 0

,

8 pollici

,

Display LCD a barre 400*1280

Descrizione di prodotto
7Display LCD da 0,8 pollici a barre 400*1280 risoluzione touch opzionale MIPI
400*1280 RisoluzioneNV3051F IC del conducenteInterfaccia MIPI500 CD/m2 Luminosità-20°C ~ +70°C Temperatura di funzionamentoL'angolo di visione ampio (ALL)
Caratteristiche del prodotto



L'YVO078HW-C01 è un modulo di visualizzazione LCD ad alte prestazioni con uno schermo da 7,84 pollici.Con modalità di visualizzazione normalmente nera e arrangiamento dei pixel in strisce verticale RGB, garantisce un'eccellente riproduzione dei colori e una qualità di visualizzazione.che lo rende adatto a una vasta gamma di applicazioni che richiedono un display ad alta risoluzione.

Prodotto 7.8 pollici LCD Numero del modulo I prodotti di cui al paragrafo 1 sono classificati come prodotti di fabbricazione.
Risoluzione 400*1280 Modalità di visualizzazione Normalmente nero
Brillantezza 500 nit Dimensioni di contorno
67.80 ((H) * 206.18 ((V) * 4.6 ((D) mm
Direzione di visione Tutti (IPS) Area attiva
59.40x190.08 mm
Interfaccia MIPI IC del driver
NV3051F
Lampade di sfondo
LED bianco
 Temperature operative. -20 ~ +70 °C
Tipo di connettore
0.5 PITCH 40 pin
 Temperatura di stoccaggio. -30 ~ +80 °C
Punti salienti 7LCD da 0,8 pollici, risoluzione 400*1280, driver NV3051F, interfaccia MIPI

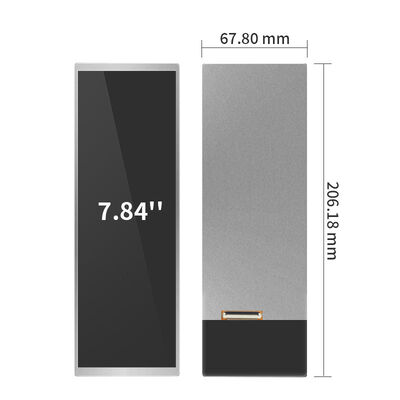

Disegno tecnico


Il modulo LCD YVO078HW - C01 offre prestazioni elettriche affidabili.e la tensione di alimentazione digitale (IOVCC) varia da -0.30V a +5.5V. Può funzionare in un intervallo di temperatura da -20.0°C a 70.0°C e essere conservato in un intervallo di temperatura da -30.0°C a 80.0°C, con umidità di funzionamento e di conservazione compresa tra il 10% e il 90% RH.Per l'unità di retroilluminazione, la corrente forward (IF) tipica è di 80mA e la tensione forward current (VF) tipica è di 19,2V, garantendo un'ampia luminosità.Va notato che se il LED è azionato in condizioni di corrente elevataLa durata di funzionamento, definita come quando la luminosità diminuisce al 50% della luminosità iniziale, è un dato stimato.

7Display di interfaccia MIPI LVDS da 0,8 pollici con schermo LCD a barre 400*1280 0

Definizione del PIN
Numero PIN Il simbolo. Descrizione
1 GND Terreno
2 D0P MIPI Input della corsia dati (positivo)
3 D0N MIPI Input della corsia dati 0 (negativo)
4 GND Terreno
5 GND Terreno
6 D1P MIPI Input della corsia dati1 (positivo)
7 D1N Input della corsia dati MIPI1 (negativo)
8 GND Terreno
9 CLKP Input MIPI CLK (positivo)
10 CLKN Input MIPI CLK (negativo)
11 GND Terreno
12 D2P MIPI Input della corsia di dati 2 (positivo)
13 D2N MIPI Input della corsia 2 dei dati (negativo)
14 GND Terreno
15 D3P MIPI Input della corsia di dati 3 (positivo)
16 D3N MIPI Input della corsia di dati 3 (negativo)
17 GND Terreno
18 VCC-1V8 IO Fornitura di alimentazione ((1.65V~3.6V)
19 VCC-1V8 IO Fornitura di alimentazione ((1.65V~3.6V)
20 NC NC
21 NC NC
22 NC NC
23 NC NC
24 RSTB Pin di reset globale. basso attivo per entrare nello stato di reset. suggerisco di collegare con un circuito di reset RC per la stabilità. normalmente tirare alto.
25 NC NC
26 NC NC
27 GND Terreno
28 K. Lumiera di fondo LED Terra
29 K. Lumiera di fondo LED Terra
30 GND Terreno
31 NC NC
32 GND Terreno
33 GND Terreno
34 NC NC
35 A Potenza del retroilluminazione LED
36 A Potenza del retroilluminazione LED
37 GND Terreno
38 VDD-3V3 Fornitura di alimentazione (~ 3,3 ~ 3,6 V)
39 VDD-3V3 Fornitura di alimentazione (~ 3,3 ~ 3,6 V)
40 NC NC

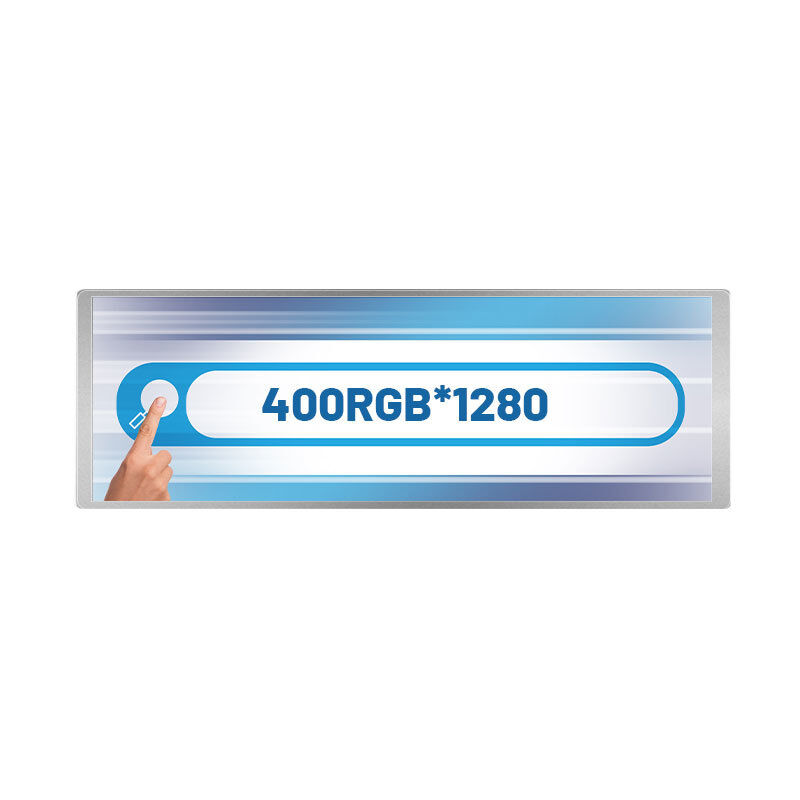

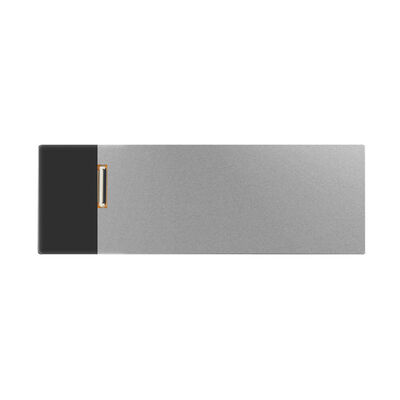

Immagine del prodotto

Il modulo LCD YVO078HW-C01 dimostra un'eccezionale resilienza e affidabilità ambientali, essendo passato con successo una serie di test rigorosi.Tali prove comprendono 120 ore di conservazione ad alta temperatura (80°C)., 120 ore di funzionamento ad alta temperatura (70°C), 120 ore di stoccaggio a bassa temperatura (-30°C), 120 ore di funzionamento a bassa temperatura (-20°C) (senza condensazione della rugiada),96 ore di funzionamento in ambiente ad alta temperatura e umidità (60°C/90%RH), senza condensazione della rugiada), 10 cicli di shock termico (-20±2°C 70±2°C, ciascuno dei quali consiste di 30 minuti a bassa temperatura, 5 minuti di transizione e 30 minuti ad alta temperatura),e prove ESD con una tensione di ±2KV, resistenza di 330Ω, capacitanza di 150pF, con scarica d'aria per 10 volte.Quando ispezionato dopo 4 ore di conservazione a temperatura ambiente, il campione è privo di difetti quali bolle d'aria nell'LCD, perdite di sigillo, non visualizzazione, segmenti mancanti, crepe di vetro e un IDD corrente due volte superiore al valore iniziale.

7Display di interfaccia MIPI LVDS da 0,8 pollici con schermo LCD a barre 400*1280 1

Opzioni di personalizzazione


Il...I prodotti di cui al paragrafo 1 sono classificati come prodotti di fabbricazione.offre molteplici opzioni di personalizzazione per soddisfare diverse esigenze di applicazione:

Progettazione FPC:L'impostazione flessibile e il tipo di connettore possono essere regolati per soddisfare i requisiti del sistema.

Vetro di copertura:La dimensione, lo spessore, la forma e la stampa della superficie (logo, modello) possono essere personalizzati.

Brillantezza:Regolabile da 200 a 1000 nit per uso interno o esterno.

Opzioni touch:Disponibile con o senza tocco capacitivo, driver IC personalizzato.

Trattamento superficiale:AF (Anti-Fingerprint), AG (Anti-Glare) o vetro temperato per la durata



Etichette:

Modulo di visualizzazione LCD TFT,

Modulo dell'esposizione di TFT,

Modulo dello schermo di TFT LCD
