| MOQ: | 600 |
| 価格: | 1.56~2.86/pc |
| standard packaging: | 320PCS/BOX |
| Delivery period: | 14-30日 |
| 支払方法: | 、T/T、D/P、D/A、Western Union |
| Supply Capacity: | 300K/Month |
| タイプ | Eペーパー | 画面のリフレッシュ方法 | フルリフレッシュ |
|---|---|---|---|
| 解像度 | 144×200 (188 DPI、正方形ピクセル) | 原産地 |
中国、深セン
|
| ブランド名 | YZY | 外形寸法 |

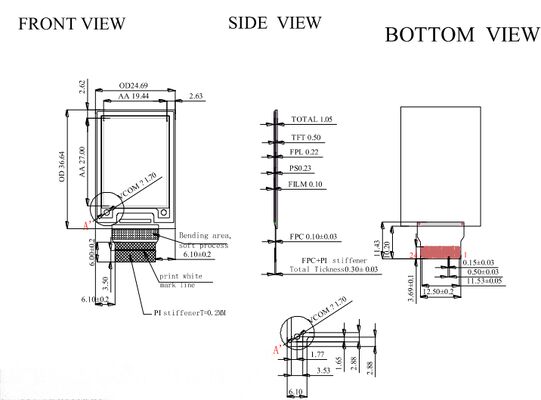

24.69(H)×36.64(V)×1.05(D) mm
|
| サプライヤータイプ | すべて (IPS) | アクティブエリア |
19.44(H)×27.00(V) mm
|
| インターフェース | 3線/4線SPI | ドライバIC | SSD1680 |
| MOQ | 5PCS | 動作温度 |
0~40℃
|
| コネクタタイプ |
24ピン (0.5mm ZIFソケット)
|
保管温度 | -20~60℃ |
| 色 | 黒/白/赤 | ||
| 消費電力 | 更新: ≤40mAs; ディープスリープ: ≤3μA | ||
| ピン | 記号 | 説明 | 備考 |
| 1 | NC | 接続なし、他のNCピンに接続しないでください | オープンを維持 |
| 2 | GDR | NチャネルMOSFETゲートドライブ制御 | |
| 3 | RESE | 制御ループの電流センス入力 | |
| 4 | NC | 接続なし、他のNCピンに接続しないでください | オープンを維持 |
| 5 | VSH2 | 正のソース駆動電圧 | |
| 6 | TSCL | デジタル温度センサーへのI2Cインターフェースクロックピン | |
| 7 | TSDA | デジタル温度センサーへのI2Cインターフェースデータピン | |
| 8 | BS1 | バス選択ピン | 注6-5 |
| 9 | BUSY | ビジー状態出力ピン | 注6-4 |
| 10 | RES# | リセット | 注6-3 |
| 11 | D/C# | データ/コマンド制御ピン | 注6-2 |
| 12 | CS# | チップセレクト入力ピン | 注6-1 |
| 13 | SCL | シリアルクロックピン (SPI) | |
| 14 | SDA | シリアルデータピン (SPI) | |
| 15 | VDDIO | インターフェースロジックピンの電源 | |
| 16 | VCI | チップの電源ピン | |
| 17 | VSS | グランド | |
| 18 | VDD | コアロジック電源ピン | |
| 19 | VPP | OTPプログラミング用の電源 | |
| 20 | VSH1 | 正のソースドライバ電圧 | |
| 21 | VGH | 正のゲート駆動電圧 | |
| 22 | VSL | 負のソース駆動電圧 | |
| 23 | VGL | 負のゲート電圧 | |
| 24 | VCOM | VCOM駆動電圧 |
カスタマイズオプション
YE013A02 は、多様なアプリケーションニーズに対応するために、複数のカスタマイズオプションを提供しています:
FPC設計: システム要件に合わせて、柔軟なレイアウトとコネクタタイプを調整できます。
カバーガラス: サイズ、厚さ、形状、表面印刷 (ロゴ、パターン) をカスタマイズできます。
表示色: 黒-白-赤-黄、黒-白、黒-白-赤など、さまざまな色の組み合わせをカスタマイズできます。
リフレッシュモード: 高速リフレッシュ、低速リフレッシュ、フルリフレッシュ、部分リフレッシュなど、複数のリフレッシュ方法をカスタマイズできます。
|
|
