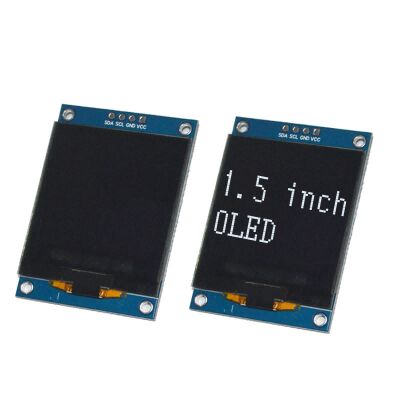

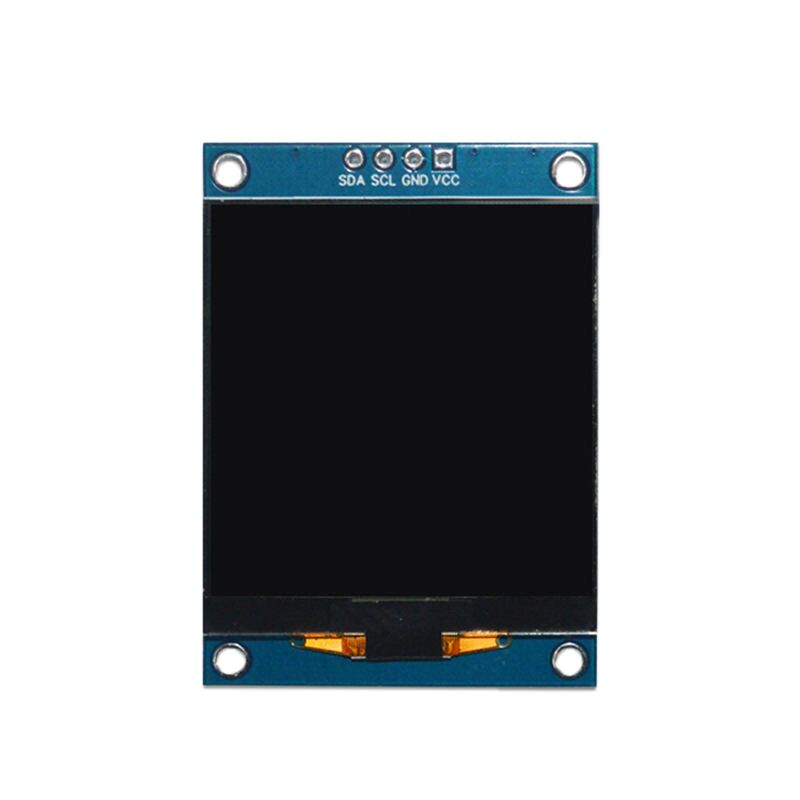

1.5インチ 4Pin OLED モジュール GME015W-47 3.3V-5V COG SH1107G ドライバーIC

製品

1.5インチ 4Pin OLED モジュール GME015W-47 3.3V-5V COG SH1107G ドライバーIC

MOQ:	5個
価格:	$3.99~6.6/pieces
standard packaging:	553
Delivery period:	14～60日
支払方法:	T/T
Supply Capacity:	10000個

製品の説明

評価とレビュー

起源の場所

広東省、中国

ブランド名

CE, ROHS

モデル番号

YOK0150MMB-J1

ハイライト:

128x128 ドットマトリックス OLED ディスプレイモジュール

SPIインターフェースモノクロOLEDスクリーン

COG デザイン SH1107G-02 ディスプレイ

製品の説明

1.5インチ 4ピン OLEDモジュール GME015W-47 3.3V-5V COG SH1107G-02 ドライバIC

高性能1.5インチモノクロOLEDモジュール。128×128正方形解像度、COG接続技術、4ピン設計、3.3～5Vの広電圧供給を備えています。SH1107GドライバICを搭載し、超鮮明なポジティブ表示、低消費電力、安定したパフォーマンスを実現。コンパクトな電子機器への統合や、様々な産業用・ポータブルアプリケーションシナリオに最適です。

主な仕様

製品	1.5インチ OLEDモジュール	モジュール番号	GME015W-47
解像度	128(H)×128(V) ドット	表示モード	モノクロポジティブ表示
接続タイプ	COG (Chip On Glass)	動作電圧	3.3V～5V DC
ピン数	4ピン	ドライバIC	SH1107G
一般公差	±0.1 mm	バージョン	V1.0
動作温度	-30℃～+85℃	保管温度	-40℃～+85℃
表示色	白 (黒背景)	RoHS準拠	はい

製品ハイライト

1.5インチコンパクトOLEDモジュール、128×128高解像度、COG Chip On Glass接続技術、SH1107GプロフェッショナルドライバIC、4ピンシンプルピンレイアウト、3.3～5V広電圧対応、モノクロポジティブ白表示（黒背景）、超低消費電力、-30～85℃の極広温度範囲、±0.1mm高精度公差、RoHS準拠、コンパクト電子機器との容易な統合。

技術的特徴

128×128正方形解像度とモノクロポジティブ表示により、テキストおよびグラフィック表示にクリアでシャープな視覚効果を提供します。
COG (Chip On Glass) 接続技術により、モジュールの小型化とミニデバイス統合のための高い構造安定性を実現します。
OLED専用ドライバIC SH1107Gにより、低消費電力と安定したパフォーマンスを実現し、バッテリー駆動デバイスに適しています。
4ピンシンプルピンレイアウトにより、配線が簡素化され、迅速なはんだ付けと回路設計が容易になります。
3.3～5V広電圧供給設計により、ほとんどの主要MCUおよび電子回路電源システムと互換性があります。
極広温度動作範囲（-30℃～+85℃）により、過酷な産業用および屋外作業環境に適応します。
高精度一般公差（±0.1mm）により、高精度コンパクト電子製品の取り付け要件を満たします。
RoHS環境保護準拠により、国際市場アクセス基準およびグリーン生産要件を満たします。
黒背景白ポジティブ表示により、高いコントラスト比と明るい環境および暗い環境の両方での良好な視認性を実現します。
軽量で薄型のモジュール設計により、スペースに制約のあるコンパクトな電子機器やポータブル機器に最適です。

電気的仕様

主要電源ピン：VCC (3.3～5V電源)、GND (グランド)；モジュールの長期動作に安定した広電圧電源サポートを提供します。
データ伝送ピン：SCL (シリアルクロック)、SDA (シリアルデータ)；表示制御のための高速で安定したデータ同期と伝送を実現します。
4ピン統合ピン設計により、電源とデータ伝送機能を組み合わせ、外部回路接続を簡素化し、PCBレイアウトスペースを削減します。
超低消費電力駆動設計により、特にバッテリー駆動のポータブルおよびワイヤレスデバイスに適した、マシン全体の電力損失を効果的に削減します。
過電圧および広温度適応回路保護により、複雑な環境でのモジュールの耐干渉能力と寿命を向上させます。

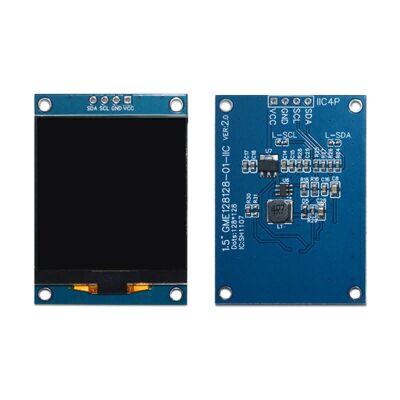

ピン定義

PIN	シンボル	説明
1	VCC	電源ピン；モジュール用の3.3V～5V DC動作電圧入力
2	GND	グランドピン；すべての電圧信号および回路のグランド接続のリファレンス
3	SCL	シリアルクロックピン；データ同期および通信用のクロック信号を送信します
4	SDA	シリアルデータピン；OLED制御コマンドおよびコンテンツ入力用の双方向表示データを送信します

アプリケーションシナリオ

コンパクト産業用制御デバイス（ミニPLC、小型センサーデータ表示、マイクロ産業用計器パネル）
ポータブル電子機器（ハンドヘルドミニマルチメーター、ポータブル温湿度レコーダー、小型圧力計）
ウェアラブル電子機器（スマートウォッチアクセサリー、ポータブル健康モニタリングウェアラブル、ミニフィットネストラッカー）
スマートホームミニデバイス（インテリジェントセンサーディスプレイ、ミニスマートスイッチパネル、小型家電制御画面）
医療用ポータブルミニデバイス（ハンドヘルドミニ健康モニター、マイクロ血糖計、小型医療検出器）
IoTミニ端末（ワイヤレススマートセンサーノード、ミニIoTデータ送信機、コンパクトワイヤレス監視デバイス）
コンシューマーエレクトロニクスミニ製品（ポータブルミニオーディオプレーヤー、マイクロ電子辞書、小型デジタルアシスタント）
DIY電子機器およびホビープロジェクト（Arduino/Raspberry Piコンパクトディスプレイプロジェクト、ミニ電子製品、マイクロDIYキット）
自動車用ミニ電子デバイス（車載マイクロセカンダリディスプレイ、ミニ自動車診断ツール、小型車載センサーディスプレイ）
UAVおよびスマートロボット（ミニUAVステータスディスプレイ、小型ロボットセンサーおよび制御パネル、マイクロドローンアクセサリー画面）

カスタマイズオプション

インターフェースカスタマイズ：特定のMCU互換性のためのピンレイアウト調整と通信パラメータ最適化
PCBカスタマイズ：コンパクトデバイス構造要件に応じたPCBサイズ、形状、厚さの最適化
ディスプレイカスタマイズ：特定のアプリケーションシナリオに対応するためのカスタマイズされた表示コントラストと明るさ調整
パッケージングソリューション：長距離輸送および長期保管用の乾燥剤付き帯電防止真空パッケージ
ラベリングサービス：PCB表面へのカスタムモジュール番号、モデルまたはブランドロゴ印刷
保証延長：バルクおよび卸売注文向けの保証期間延長（12～24ヶ月）
電圧カスタマイズ：特殊電源システム要件に対応する特定の電圧適応設計
ピンピッチカスタマイズ：異なるソケットおよび接続要件に合わせるための標準ピンピッチ調整

取り扱い上の注意

静電気保護：取り扱いおよびはんだ付け中は、ICおよびOLEDパネルの静電気による損傷を避けるために、帯電防止リストバンドと接地された専門工具を使用してください。
クリーニング手順：OLED偏光板表面は、高品質の粘着テープのみを使用して清掃してください。アルコールや水などの有機溶剤は絶対に使用しないでください。
保管条件：23±5℃、湿度≤55±15%RHの帯電防止密閉容器に保管してください。直射日光、高温、高湿環境は避けてください。
操作上の注意：正しい電源オン/オフシーケンスに従ってください。モジュールがオフのときは、回路の損傷を防ぐために信号を入力しないでください。
はんだ付けのヒント：はんだ付け温度：320～350℃；はんだ付け時間：ピンあたり≤8秒；はんだ付け中のピンおよびPCBへの過度の力は避けてください。
機械的保護：OLEDディスプレイのアクティブエリアに圧力をかけないでください。モジュールの曲げ、押し付け、落下は避けてください。
湿気防止：電極の腐食や表示不良を防ぐため、結露または高湿度の環境でのモジュールの開梱および使用は避けてください。
取り付け上の注意：はんだ付け中の正確なピン位置合わせを確認してください。永久的なモジュール損傷を防ぐため、電源ピンの短絡は避けてください。
使用環境：強い電磁干渉のある環境でのモジュールの使用は避けてください。必要に応じて、データ伝送にはシールド線を使用してください。

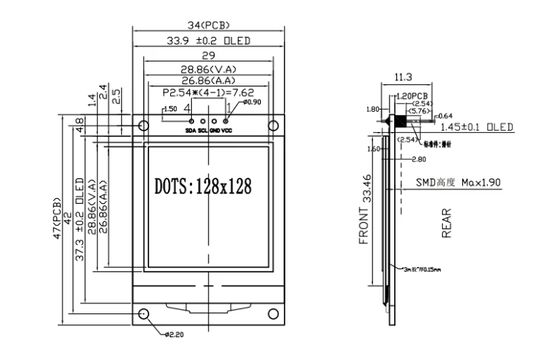

寸法図
